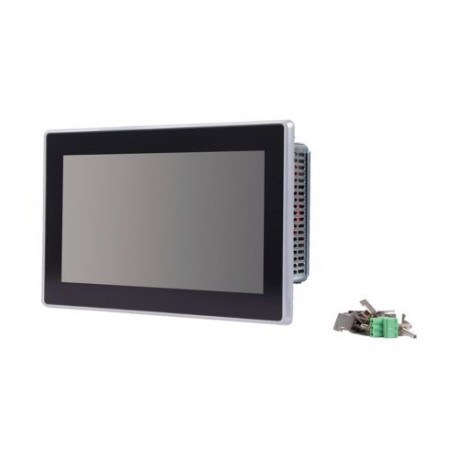

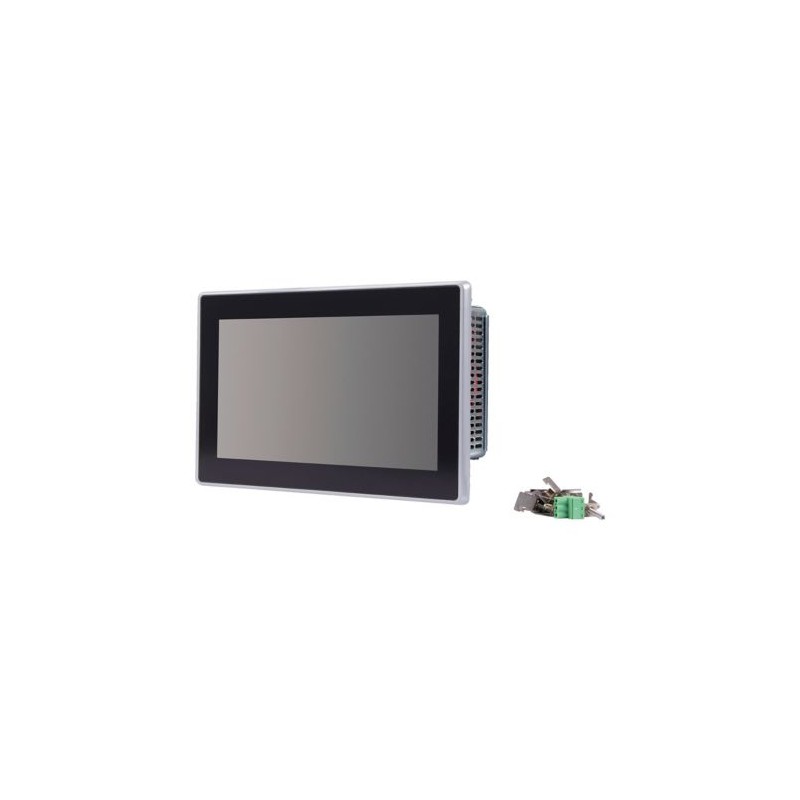

XP-503-10-A10-A00-2B 199526 EATON ELECTRIC XP-503-10-A10-A00-2B
XP-503-10-A10-A00-2B
199526
EATON-MOELLER
XP-503-10-A10-A00-2B
Painel Capacitivo Multi-Touch PC (PCT), 10.1", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime License, Windows 10 Enterprise LTSC
Panel PC, Tecnologia de toque: Multitoque capacitivo (PCT), Sensor de toque com painel de toque multitoque, Tamanho da tela (diagonal): 10,1 polegadas, Interfaces: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Sistema operacional: Windows 10, Software: Galileo ou 3rd party, Galileo Open Runtime License, Memória principal: 4000 MB, Grau de proteção (frontal): IP65, Tipo de display: TFT, vidro temperado com revestimento antirreflexo, o operador pode ampliar e deslocar itens e documentos do sistema de ajuda integrado com dois dedos. Sensores de alta precisão evitam comandos indesejados ou partidas da máquina. Por exemplo, funções críticas só podem ser ativadas pressionando vários campos de controle ao mesmo tempo, o que melhora significativamente a segurança do sistema em comparação com os painéis de um toque. Os PCs de painel XP500 são executados no Windows IoT. Os dispositivos estão disponíveis com os três tamanhos de tela widescreen a seguir: 10,1z, 15,6z e 21,5z. Seu design fino, com frente de vidro antirreflexo, oferece um visual moderno. Graças ao conceito robusto e resistente a arranhões de dispositivo frontal e aberto dos Panel PCs, eles são adequados para uso em quase todos os ramos da indústria relacionados à engenharia mecânica e de instalações.
Controladores industriais (PLC) > Painel de PC
Terminais de Toque IHM
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Painel Capacitivo Multi-Touch PC (PCT), 10.1", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime License, Windows 10 Enterprise LTSC
A série Eaton XP500, desenvolvida especificamente para as necessidades das indústrias de construção de máquinas e engenharia de plantas, aprimora o campo da automação com as interfaces de controle contemporâneas e familiares e controles operacionais agora predominantes em eletrônica de consumo. A tecnologia de toque capacitivo projetada (PCT) fornece facilidade intuitiva de uso, e a funcionalidade multi-touch permite que os usuários pressionem botões funcionais na tela, com vários dedos em uma mão ou com duas mãos. Como em painéis e smartphones modernos, a operadora pode ampliar e percorrer os elementos e documentos do sistema de ajuda integrado com dois dedos. Sensores de alta precisão impedem comandos indesejados ou startups de máquinas. Por exemplo, funções críticas só podem ser ativadas pressionando vários campos de controle ao mesmo tempo, o que melhora significativamente a segurança do sistema em comparação com painéis de um toque. Computadores de painel XP500 são executados no Windows 10 Enterprise LTSC. Os dispositivos estão disponíveis com os seguintes três tamanhos widescreen: 10.1", 15,6" e 21,5". Seu design fino, com uma frente de vidro não reflexiva, oferece um visual moderno. Graças ao conceito de dispositivo aberto e frontal resistente a riscos nos PCs do painel, eles os tornam adequados para uso em quase todos os ramos da indústria envolvidos na engenharia mecânica e vegetal.
Programa de entrega
Gama de produtos
Soluções de exibição XP
Gama de produtos
XP-503
função
Industrial PC
descrição
Painel pc com display multi-touch capacitivo
Características comuns da série modelo
CPU dual-core de 1,65 GHz
Poderoso processador gráfico
4 GB DE RAM DDR3
SSD mínimo de 32GB
min. 4 GB de memória removível CFast
Interface 2x Ethernet 10/100/1000 Mbps
2x suporte usb 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Padrão 7
Licença de runtime aberto da Galileu
Aprovações da CE, cUL508, CUL Classe 1 Div 2 em preparação
Poderoso processador gráfico
4 GB DE RAM DDR3
SSD mínimo de 32GB
min. 4 GB de memória removível CFast
Interface 2x Ethernet 10/100/1000 Mbps
2x suporte usb 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Padrão 7
Licença de runtime aberto da Galileu
Aprovações da CE, cUL508, CUL Classe 1 Div 2 em preparação
Display - Tipo
Exibição de cores, TFT
Tecnologia de toque
Tecnologia capacitiva multi-touch (PCT)
Número de cores
262144 cores
resolução
WSVGA
1024 x 600 Pixels
1024 x 600 Pixels
Formato retrato
Não
Tela diagonal
10.1
polegadas widescreen
polegadas widescreen
modelo
Carcaça de alumínio fundido de pressão e frente de vidro em estrutura de alumínio
Sistema Operacional
Windows
Licença plc
Não oferecido por Eaton
Certificados de licença para interfaces integradas
Não há necessidade
interfaces integradas
2 x 1000/100/10 Mbps Ethernet
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
Tipo frontal
Vidro temperado com revestimento anti-reflexivo
utilização
incorporado
Slots
Para cartões de memória CFast: 1
Automação de cartões de memória
Para cartões de memória CFast
Cartões de comunicação plugáveis (opcional)
Não
Sensor de toque
Painel de toque multi-toque
Dissipação de calor
29 W
Dados técnicos
monitor
Display - Tipo
Exibição de cores, TFT
Tela diagonal
10.1
polegadas widescreen
polegadas widescreen
resolução
WSVGA
1024 x 600 Pixels
1024 x 600 Pixels
Área visível da tela
222,72 x 125,28 mm
formato
16:9
Faixa de exibição [[esquerda/direita/para cima/para baixo]]
70°/70°/70°/50° (Graus)
Número de cores
262144 cores
Razão de contraste (normalmente)
Normalmente 500:1
brilho
Tipicamente 550 cd/m2
Retrooluminação
LED único (tipo de luz lateral)
Tempo de vida de backoluminação
Normalmente 50000 h
operação
Tecnologia
Toque Capacitivo Projetado (PCT)
Sensor de toque
Painel de toque multi-toque
sistema
processador
x86, DualCore 1.65Ghz
Memória interna
4 GB de RAM DDR3, min. 32 GB SSD
Memória externa
Min. 4 GB de memória removível CFast
arrefecimento
Resfriamento passivo sem CPU e ventilador de sistema, resfriamento passivo natural baseado em convecção
Backup do relógio em tempo realBateria (vida útil)
Substituível, Lítio CR2032 (220 mAh, 3V)
Backup do relógio em tempo realBackup (tempo para zero tensão)
Normalmente 5 anos
engenharia
Software de visualização
Galileu ou 3ª parte
Licença plc
Não oferecido por Eaton
Sistema Operacional
Windows
Interfaces, comunicação
interfaces integradas
2 x 1000/100/10 Mbps Ethernet
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB Host
2 x USB 3.0
RS-232
Não galvanizado, plugue D-sub de 9 pinos, UNC
RS-485
Não galvanizado, plugue D-sub de 9 pinos, UNC
Slots
Para cartões de memória CFast: 1
Ethernet
10/100/1000 Mbps
fonte de alimentação
Tensão nominal
24 V DC SELV (segurança extra baixa)
tensão admissível
18-36 V DC
Dissipação de calor
29 W
Consumo atual [I]
máximo: 1,2 A A
Geral
Material habitacional
Fundição de alumínio die
Tipo frontal
Vidro temperado com revestimento anti-reflexivo
Dimensões (W x H x D)
276 x 179 x 81 mm
embutido em recesso montado
Liberação: X X ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinação da vertical: ⍺ ≦ ± 10° (se for utilizada convecção natural)
Placa de montagem: min. 1,5 mm (0,06"), máx.
Inclinação da vertical: ⍺ ≦ ± 10° (se for utilizada convecção natural)
Placa de montagem: min. 1,5 mm (0,06"), máx.
peso
2,7 kg
Grau de proteção (IEC/EN 60529, EN50178, VBG 4)
IP65 (frente de acordo com EN 60529-1), IP20 (traseira de acordo com EN 60529-1), NEMA12 (de acordo com NEMA 250-2003)
AprovaçõesAprovações
cUL (UL508)
Aprovaçõescertificado
depois de Cristo
Aprovaçõesclassificação de remessa
DNV GL
Aprovações
Regras e diretrizes aplicadasEmc
de acordo com 2004/108/CE
Regras e diretrizes aplicadasInterferência emitida
De acordo com em 55022:2010 Classe A e EN 61000-6-4:2007
Regras e diretrizes aplicadasImunidade à interferência
De acordo com em 55024:2010 e EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Queda livre, embalado
gemäß ICE/EN 60068-2-32 m
Rohs
acomodar
Condições ambientais
Condições climáticas ambientaisPressão de ar (operação)
795 - 1080 hPa
temperaturaArmazenamento / Transporte [-]
-20 - +60oC
temperaturaTemperatura ambiente de funcionamento mínima.
0oC
temperaturaTemperatura ambiente operacional máxima.
+50oC
umidade relativacondensação
Não condensação
umidade relativaumidade relativa
10 - 90%, não condensação
Verificação de design de acordo com iEC/EN 61439
Dados técnicos para verificação de projeto
Dissipação de calor estática, não dependente da corrente [PVs]
29 W
Temperatura ambiente de funcionamento mínima.
0oC
Temperatura ambiente operacional máxima.
+50oC
Grau de Proteção
IP65 (na frente de acordo com EN 60529-1), IP20 (na parte de trás de acordo com EN 60529-1)
NEMA12 (de acordo com o NEMA 250-2003)
NEMA12 (de acordo com o NEMA 250-2003)
Verificação de design IEC/EN 61439
10.2 Resistência de materiais e peças10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças2.10.3.3 Verificação da resistência de materiais isolantes a calor e fogo anormais devido a efeitos elétricos internos
Atende aos requisitos do padrão do produto.
10.2 Resistência de materiais e peças10.2.4 Resistência à radiação ultravioleta (UV)
consultar
10.2 Resistência de materiais e peçasElevação 10.2.5
Não se aplica a gabinetes sem auxiliares de elevação.
10.2 Resistência de materiais e peças10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2 Resistência de materiais e peças10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção da ASSEMBLEIA
Atende aos requisitos do padrão do produto.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica a gabinetes de plástico.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9 Propriedades de isolamento10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.
Dados técnicos ETIM 7.0
PLC's (EG000024) / Painel PC (EC001414)
Informação, comunicação e tecnologia de mídia / Sistema de computador para uso industrial / Painel PC Industrial / PC ([email protected] [AFR616003])
Tensão de alimentação CA 50 Hz
V
Tensão de alimentação CA 60 Hz
V
Tensão de alimentação DC
V
Tipo de tensão de tensão de alimentação
Número de interfaces HW Ethernet industriais
Número de interfaces PROFINET
Número de interfaces HW RS-232
Número de interfaces HW RS-422
Número de interfaces HW RS-485
Número de interfaces da série HW TTY
Número de interfaces USB HW
Número de interfaces HW paralelas
Número de interfaces HW sem fio
Número de interfaces HW outras
Número de interfaces HW SCSI
Número de interfaces HW PS2
Protocolo de suporte para PROFIBUS
Protocolo de suporte de lata
Protocolo de suporte InterBUS
Protocolo de suporte para ASI
Protocolo de suporte para KNX
Protocolo de suporte para MODBUS
Protocolo de Suporte a Rodovias de Dados
Protocolo de suporte para DeviceNet
Protocolo de suporte para SUCONET
Protocolo de Suporte LON
Protocolo de suporte para PROFINET IO
Protocolo de suporte para PROFINET CBA
Protocolo de suporte sercos
Protocolo de Apoio à Fundação Fieldbus
Protocolo de suporte para EtherNet/IP
Protocolo de suporte à segurança do trabalho as-interface
Protocolo de suporte para segurança da rede de dispositivos
Protocolo para apoiar a segurança interbus
Protocolo para apoiar o PROFIsafe
Protocolo de suporte de segurançaBUS p
Protocolo de suporte para outros sistemas de ônibus
Rádio padrão Bluetooth
Padrão 802.11 rádio WLAN
Rádio GPRS padrão
Rádio padrão GSM
Rádio padrão UMTS
Mestre do Link I/O
Tipo de tela
Tela diagonal
polegada
Número de pixels, horizontal
Número de pixels, vertical
Sistema operacional pré-instalado
Memória principal máxima
Mb
Teclado integrado
Número de botões de função
Número de botões com LEDs
Número de botões do sistema
Com tela sensível ao toque
Controle do cursor de mouse embutido
Grau de proteção (IP), lado frontal
Grau de Proteção (NEMA)
Temperatura de operação
C
Com disco rígido
Com unidade CD-ROM
Com unidade de DVD
Com unidade CD-RW
Com unidade DVD RW
Com unidade disquete
Com outras mídias de armazenamento
Configuração individual do cliente
Número de slots AGP gratuitos
Número de slots PCI gratuitos
Número de slots ISA gratuitos
Número de slots PCMCIA gratuitos
Possível montagem ferroviária
Montagem direta/montagem da parede
Construção frontal em possível
Possível montagem do rack
Tipo de montagem, rodapé de mesa
Tipo de montagem, montagem pendurada
Adequado para recursos de segurança
Largura frontal
milímetro
Altura frontal
milímetro
Profundidade incorporada
milímetro
Aprovações
Padrões de produtos
UL508, cULus; depois de Cristo
Número do arquivo UL.
E205091
Arquivo CSA Nº.
C22.2. Nº 142-M1987
Certificação norte-americana
UL listado, UL certificado para uso no Canadá
Especialmente projetado para a América do Norte
Não
Limitando o disjuntor atual
Não
Grau de Proteção
IEC: IP65, UL/CSA Tipo: -
Dimensões
PC Industrial XP-503 com tela diagonal de 10,1"
a, b ≧ 50 mm, c ≧ 20 mm, φ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm, f = 239 mm, ⍺ = 10°
| Característica | Valor |
|---|---|
| Tensão de alimentação AC 50 Hz (EF007532) | 0 V |
| Tensão de alimentação AC 60 Hz (EF007533) | 0 V |
| Tensão de alimentação DC (intervalo) (EF007534) | 18 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 2 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 1 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 1 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 2 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 1 |
| Número de interfaces HW SCSI (EF003138) | 0 |
| Número de interfaces HW PS2 (EF003139) | 0 |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Não |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Sim |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Sim |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Sim |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Tipo de consola (EF008244) | TFT |
| Diagonal do ecrã (EF002032) | 10.1 inch |
| Número de pixels, horizontal (EF003099) | 1024 |
| Número de pixels, vertical (EF003100) | 600 |
| Sistema operacional pré-instalado (EF007535) | Windows 10 |
| Memória principal máxima (EF003123) | 4000 MB |
| Teclado integrado (EF003141) | Não |
| Número de botões de função (EF003142) | 0 |
| Número de botões com LED (EF009259) | 0 |
| Número de botões do sistema (EF009260) | 0 |
| Com ecrã sensível ao toque (EF003102) | Sim |
| Controlo do cursor do mouse integrado (EF003143) | Sim |
| Grau de proteção (IP), frente (EF003118) | IP65 |
| Grau de proteção (NEMA) (EF011959) | 12 |
| Certificado UL classe I para locais perigosos (EF017622) | Não |
| Certificado UL classe II para locais perigosos (EF017625) | Não |
| Certificado UL classe III para locais perigosos (EF017627) | Não |
| Certificado UL divisão I para locais perigosos (EF017628) | Não |
| Certificado UL divisão II para locais perigosos (EF017629) | Não |
| Certificado UL grupo A para locais perigosos (acetileno) (EF017632) | Não |
| Certificado UL grupo B para locais perigosos (hidrogénio) (EF017633) | Não |
| Certificado UL grupo C para locais perigosos (etileno) (EF017635) | Não |
| Certificado UL grupo D para locais perigosos (propano) (EF017636) | Não |
| Certificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637) | Não |
| Certificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638) | Não |
| Certificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639) | Não |
| Temperatura de operação (EF002393) | 0 °C |
| Com disco rígido (EF002000) | Não |
| Com disco ótico (EF012515) | Não |
| Com unidade de disquete (EF003128) | Não |
| Com outro sistema de armazenamento (EF003129) | Não |
| Configuração individual do cliente (EF003132) | Sim |
| Número de slots AGP livres (EF003133) | 0 |
| Número de slots PCI livres (EF003134) | 0 |
| Número de slots ISA livres (EF003135) | 0 |
| Número de slots PCMCIA livres (EF003136) | 0 |
| Possível montagem em calha (EF003972) | Não |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Sim |
| Possível montagem em rack (EF007018) | Não |
| Tipo de montagem, perna de mesa (EF007019) | Não |
| Tipo de montagem, suporte de extração (EF007017) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Largura da parte frontal (EF003651) | 276 mm |
| Altura da frente (EF003652) | 179 mm |
| Profundidade incorporada (EF000218) | 73.5 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
