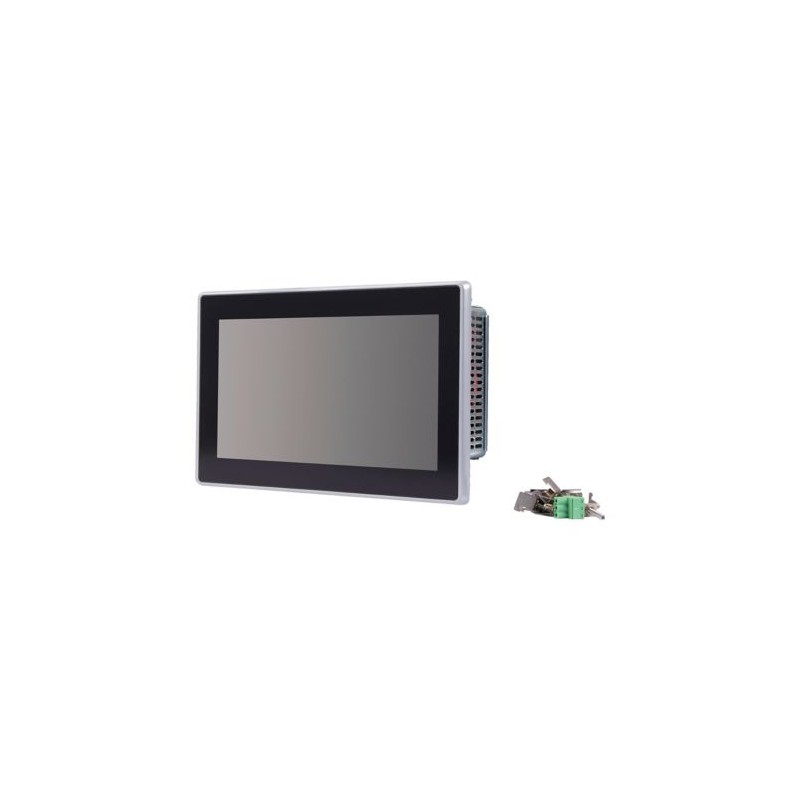

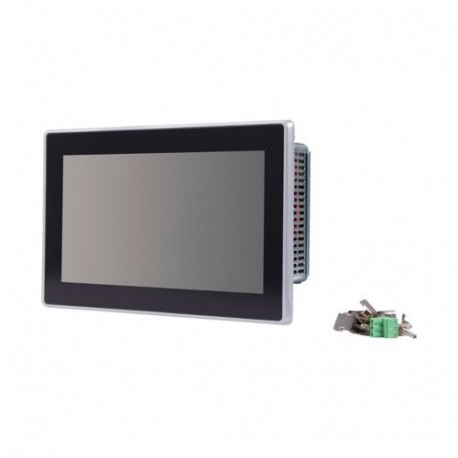

XP-503-10-A10-A00-2B 199526 EATON ELECTRIC XP-503-10-A10-A00-2B
XP-503-10-A10-A00-2B
199526
EATON-MOELLER
XP-503-10-A10-A00-2B
Panello PC
Panel PC, Tecnologia touch: Multitouch capacitivo (PCT), Sensore tattile multitouch panel, Dimensioni schermo (diagonale): 10,1 pollici, Interfacce: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Sistema operativo: Windows 10, Software: Galileo o 3rd party, Galileo Open Runtime License, Memoria principale: 4000 MB, Grado di protezione (anteriore): IP65, Tipo di display: TFT, vetro temperato con rivestimento antiriflesso, l'operatore può ingrandire e scorrere oggetti e documenti dal sistema di aiuto integrato con due dita. I sensori ad alta precisione impediscono comandi indesiderati o avviamenti della macchina. Ad esempio, le funzioni critiche possono essere attivate solo premendo più campi di controllo contemporaneamente, il che migliora significativamente la sicurezza del sistema rispetto ai pannelli one-touch. I Panel PC XP500 funzionano su Windows IoT. I dispositivi sono disponibili con le seguenti tre dimensioni widescreen: 10.1z, 15.6z e 21.5z. Il suo design sottile, con un frontale in vetro antiriflesso, offre un look moderno. Grazie al concetto di dispositivo frontale e aperto robusto e resistente ai graffi, i Panel PC sono adatti per l'uso in quasi tutti i settori industriali legati all'ingegneria meccanica e impiantistica.
sistemi di controllo industriali (PLC) > pannello per PC
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Panello PC
Programma di fornitura
Assortimento
Soluzioni di visualizzazione XP
Assortimento
XP-503
Funzione
PC industriale
Descrizione
Pannello PC con display multitouch capacitivo
Caratteristiche generali della serie
DualCore CPU 1,65 GHz
Processore grafico potente
4GB DDR3-RAM
min. 32 GB SSD
min. 4GB Cfast memoria intercambiabile
2x Interfaccia Ethernet 10/100/1000 Mbps
2x USB-Host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licenza runtime GALILEO Open
Approvazioni CE, cUL508, CUL Class 1 Div 2 in preparazione
Processore grafico potente
4GB DDR3-RAM
min. 32 GB SSD
min. 4GB Cfast memoria intercambiabile
2x Interfaccia Ethernet 10/100/1000 Mbps
2x USB-Host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licenza runtime GALILEO Open
Approvazioni CE, cUL508, CUL Class 1 Div 2 in preparazione
Display - tipot
Display a colori, TFT
Tecnologia touch
Multitouch capacitivo (PCT)
Numero colori
262144 colori
Risoluzione
WSVGA
1024 x 600 Pixel
1024 x 600 Pixel
Progettazione verticale
No
Diagonale schermo
10,1
Widescreen Pollici
Widescreen Pollici
Esecuzione
Custodia in alluminio pressofuso e frontale in vetro in telaio di alluminio
Sistema operativo
Windows
licenza PLC
non incluso nell'offerta Eaton
Certificati di licenza per interfacce onboard
non necessario
interfacce integrate
2 x Ethernet 1000/100/10 Mbps
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
Esecuzione frontale
Vetro di sicurezza monolastra antiriflesso
Utilizzo
da incasso
Slot
per schede di memoria CFast: 1
Scheda di memoria automazione
per schede di memoria CFast
Schede di comunicazione inseribili (optional)
No
Sensore touch
Touch panel multifinger
Dissipazione
29 W
Dati tecnici
display
Display - tipot
Display a colori, TFT
Diagonale schermo
10,1
Widescreen Pollici
Widescreen Pollici
Risoluzione
WSVGA
1024 x 600 Pixel
1024 x 600 Pixel
Superficie di visualizzazione visibile
222.72 x 125.28 mm
Formato
16:9
Angolo di lettura [[a sinistra/a destra/in alto/in basso]]
70°/70°/70°/50° ° (gradi)
Numero colori
262144 colori
Rapporto di contrasto
tipico 500:1
luminosità
tipico 550 cd/m2
Retroilluminazione
LED singolo (tipo a emissione laterale)
Durata della di retroilluminzione
tipico 50000 h
Comando
Tecnologia
Projected Capacitive Touch (PCT)
Sensore touch
Touch panel multifinger
Sistema
Processore
x86, DualCore 1.65Ghz
Memoria interna
4GB DDR3-RAM, min. 32GB SSD
Memoria esterna
min. 4GB Cfast memoria intercambiabile
Raffreddamento
Raffreddamento sistema e CPU senza ventilatore, puramente passivo mediante convezione libera
Memorizzazione transitoria dell'orologio calendarioBatteria (durata)
Sostituibile, litio CR2032 (220 mAh, 3 V)
Memorizzazione transitoria dell'orologio calendarioTempo tampone (nello stato a tensione zero)
tip. 5 anni
Progettazione
software di visualizzazione
Galileo o 3rd party
licenza PLC
non incluso nell'offerta Eaton
Sistema operativo
Windows
Interfacce, comunicazione
interfacce integrate
2 x Ethernet 1000/100/10 Mbps
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x USB-Host 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB-Host
2 x USB 3.0
RS-232
senza separazione galvanica, connettore SUB-D 9 poli, UNC
RS-485
senza separazione galvanica, connettore SUB-D 9 poli, UNC
Slot
per schede di memoria CFast: 1
Ethernet
10/100/1000 Mbps
Alimentazione
Tensione nominale d'impiego
24 V DC SELV (safety extra low voltage)
Tensione ammessa
18-36 V DC
Dissipazione
29 W
Assorbimento di corrente [I]
Max. 1,2 A A
Generalità
Materiale custodia
Alluminio pressofuso
Esecuzione frontale
Vetro di sicurezza monolastra antiriflesso
Dimensioni (B x H x P)
276 x 179 x 81 mm
da incasso
Distanza: L x A ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinazione verticale: ⍺ ≦ ± 10° (con convezione naturale)
Piastra di montaggio: min. 1,5 mm (0,06"), max. 4 mm
Inclinazione verticale: ⍺ ≦ ± 10° (con convezione naturale)
Piastra di montaggio: min. 1,5 mm (0,06"), max. 4 mm
Peso
2.7 kg
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1), NEMA12 (secondo NEMA 250-2003)
ApprovazioniApprovazioni
cUL (UL508)
ApprovazioniCertificato
CE
ApprovazioniOmologazioni navali
DNV GL
Approvazioni
Direttive e normative applicateEMC
secondo direttiva 2004/108/EG
Direttive e normative applicateInterferenza emessa
secondo EN 55022:2010 Class A e EN 61000-6-4:2007
Direttive e normative applicateImmunità ai disturbi
secondo EN 55024:2010 e EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Caduta libera, imballato
gemäß ICE/EN 60068-2-32 m
RoHS
conforme
Condizioni ambientali
Temperatura ambientePressione atmosferica (esercizio)
795 - 1080 hPa
TemperaturaStoccaggio / trasporto [ϑ]
-20 - +60 °C
TemperaturaTemperatura ambiente di servizio min.
0 °C
TemperaturaTemperatura ambiente di servizio max.
+50 °C
Umidità dell'aria relativaCondensa
senza condensa
Umidità dell'aria relativaumidità relativa
10 - 90% senza condensa
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Dissipazione statica, indipendente dalla corrente [Pvs]
29 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+50 °C
Grado di protezione
IP65 (frontale secondo EN 60529-1), IP20 (posteriore EN 60529-1)
NEMA12 (secondo NEMA 250-2003)
NEMA12 (secondo NEMA 250-2003)
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente per custodia in materiale isolante.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
sistemi di controllo industriali (PLC) (EG000024) / panel PC (EC001414)
Tecnica Di Informazione, Comunicazione E Media / Computer system for industrial use / Industrial PC / Panel PC ([email protected] [AFR616003])
tensione di alimentazione per AC 50 Hz
V
tensione di alimentazione per AC 60 Hz
V
tensione di alimentazione per DC
V
tipo di tensione di alimentazione
numero di interfacce HW Industrial Ethernet
numero di interfacce HW PROFINET
numero di interfacce HW seriali RS232
numero di interfacce HW seriali RS422
numero di interfacce HW seriali RS485
numero di interfacce HW seriali TTY
numero di interfacce HW USB
numero di interfacce HW parallele
numero di interfacce HW wireless
numero di interfacce HW altre
numero di interfacce HW SCSI
numero di interfacce HW PS2
supporta protocollo PROFIBUS
supporta protocollo CAN
supporta protocollo INTERBUS
supporta protocollo ASI
supporta protocollo EIB
supporta protocollo MODBUS
supporta protocollo Data-Highway
supporta protocollo DeviceNet
supporta protocollo SUCONET
supporta il protocollo per LON
supporta il protocollo per PROFINET IO
supporta il protocollo per PROFINET CBA
supporta il protocollo per SERCOS
supporta il protocollo per Foundation Fieldbus
supporta il protocollo per EtherNet/IP
supporta il protocollo per AS-Interface Safety at Work
supporta il protocollo per DeviceNet Safety
protocollo INTERBUS per Safety
supporta il protocollo per PROFIsafe
supporta il protocollo per SafetyBUS p
supporta il protocollo per altri sistemi bus
standard radio Bluetooth
standard radio WLAN 802.11
standard radio GPRS
standard radio GSM
standard radio UMTS
link IO master
esecuzione del display
diagonale schermo
pollice
numero di pixel orizzontali
numero di pixel verticali
sistema operativo preinstallato
memoria principale max.
MByte
tastiera integrata
numero di tasti funzione
numero dei tasti con LED
numero dei tasti di sistema
con touch screen
comando del cursore tramite mouse integrato
grado di protezione (IP), lato frontale
tipo di protezione (NEMA)
temperatura d’esercizio
con hard disk
con unità CD-ROM
unità DVD presente
con unità disco CD-RW
unità DVD-RW presente
con unità dischetto
con altri supporti di memoria
configurazione personalizzata possibile
numero di slot liberi, AGP
numero di slot liberi, PCI
numero di slot liberi, ISA
numero di slot liberi, PC-Card (PCMCIA)
montaggio su guida portante possibile
montaggio a parete/diretto possibile
montaggio frontale possibile
montaggio su rack possibile
tipo di fissaggio, base da tavolo
tipo di fissaggio, montaggio su mensola
adatto per funzioni di sicurezza
larghezza frontale
mm
altezza frontale
mm
profondità di incasso
mm
Approvazioni
Product Standards
UL508, cULus; CE
UL File No.
E205091
CSA File No.
C22.2. No. 142-M1987
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
Dimensioni
PC industriale XP-503 con diagonale schermo 10,1"
a, b ≧ 50 mm, c ≧ 20 mm, ϑ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm, f = 239 mm, ⍺ = 10°
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 18 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 1 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 1 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 2 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| numero di interfacce HW SCSI (EF003138) | 0 |
| numero di interfacce HW PS2 (EF003139) | 0 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | Sì |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| diagonale schermo (EF002032) | 10.1 inch |
| numero di pixel orizzontali (EF003099) | 1024 |
| numero di pixel verticali (EF003100) | 600 |
| sistema operativo preinstallato (EF007535) | Windows 10 |
| memoria principale max. (EF003123) | 4000 MB |
| tastiera integrata (EF003141) | No |
| numero di tasti funzione (EF003142) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 0 |
| con touch screen (EF003102) | Sì |
| comando del cursore tramite mouse integrato (EF003143) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| con hard disk (EF002000) | No |
| con lettore ottico (EF012515) | No |
| con unità dischetto (EF003128) | No |
| con altri supporti di memoria (EF003129) | No |
| configurazione personalizzata possibile (EF003132) | Sì |
| numero di slot liberi, AGP (EF003133) | 0 |
| numero di slot liberi, PCI (EF003134) | 0 |
| numero di slot liberi, ISA (EF003135) | 0 |
| numero di slot liberi, PC-Card (PCMCIA) (EF003136) | 0 |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | Sì |
| montaggio su rack possibile (EF007018) | No |
| tipo di fissaggio, base da tavolo (EF007019) | No |
| tipo di fissaggio, montaggio su mensola (EF007017) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 276 mm |
| altezza del fronte (EF003652) | 179 mm |
| profondità di montaggio (EF000218) | 73.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-10-A10-A00-2B 199526 IT_199526.pdf | 340 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
