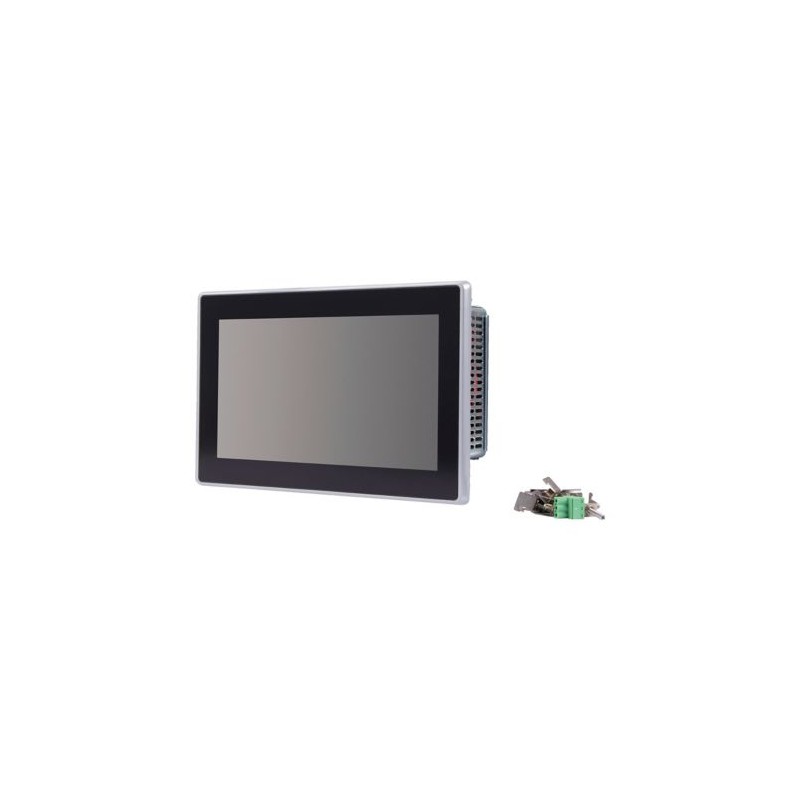

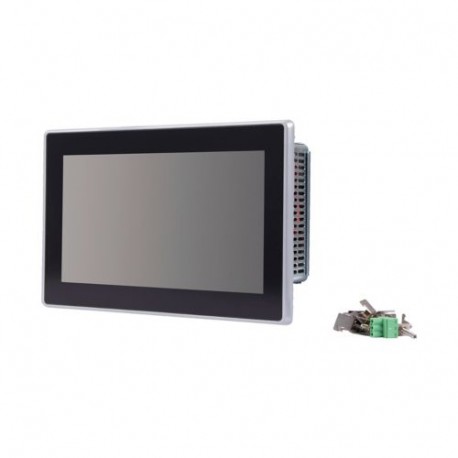

XP-503-10-A10-A00-2B 199526 EATON ELECTRIC XP-503-10-A10-A00-2B
XP-503-10-A10-A00-2B
199526
EATON-MOELLER
XP-503-10-A10-A00-2B
PC industriel
Panel PC, Technologie tactile : Capacitif multitouch (PCT), Capteur tactile multi-touch tactile, Taille de l’écran (diagonale) : 10,1 pouces, Interfaces : 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Système d’exploitation : Windows 10, Logiciel : Galileo ou 3rd party, Galileo Open Runtime License, Mémoire principale : 4000 MB, Degré de protection (face avant) : IP65, Type d’affichage : TFT, verre trempé avec revêtement antireflet, l’opérateur peut zoomer et faire défiler les éléments et les documents du système d’aide intégré à l’aide de deux doigts. Les capteurs de haute précision empêchent les commandes involontaires ou les démarrages de la machine. Par exemple, les fonctions critiques ne peuvent être activées qu’en appuyant sur plusieurs champs de commande en même temps, ce qui améliore considérablement la sécurité du système par rapport aux écrans tactiles uniques. Les Panel PC XP500 fonctionnent sous Windows IoT. Les appareils sont disponibles avec les trois tailles d’écran large suivantes : 10.1z, 15.6z et 21.5z. Leur design mince, doté d’une façade en verre non réfléchissant, offre un look moderne. Grâce à leur façade robuste et résistante aux rayures et à leur concept d’appareil ouvert, les Panel PC peuvent être utilisés dans presque tous les secteurs de l’industrie impliqués dans la construction de machines et d’installations.
Commande industrielle API > PC de pupitre
Terminaux tactiles IHM
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲PC industriel
Gamme de livraison
Gamme
Solutions de visualisation XP
Gamme
XP-503
Fonction
PC industriel
Description
Terminal-opérateur avec écran tactile capacitif multipoint
caractéristiques communes de la gamme
Processeur DualCore 1,65 GHz
processeur graphique performant
4GB DDR3-RAM
SSD 32 Go au minimum
avec mémoire amovible CFast 4 Go
2 interfaces Ethernet 10/100/1000 Mbps
2 x hôtes USB 3,0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licence temps d'exécution (runtime) GALILEO Open
Homologations CE, cUL508, CUL Class 1 Div 2 en préparation
processeur graphique performant
4GB DDR3-RAM
SSD 32 Go au minimum
avec mémoire amovible CFast 4 Go
2 interfaces Ethernet 10/100/1000 Mbps
2 x hôtes USB 3,0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Standard 7
Licence temps d'exécution (runtime) GALILEO Open
Homologations CE, cUL508, CUL Class 1 Div 2 en préparation
Afficheur - type
Ecran couleur, TFT
Technologie tactile
technologie capacitive multitouch (PCT)
Nombre de couleurs
262144 couleurs
Résolution
WSVGA
1024 x 600 pixels
1024 x 600 pixels
Configuration verticale
non
Diagonale d'image
10,1
grand écran pouces
grand écran pouces
Version
coffret en aluminium coulé et face vitrée avec cadre aluminium
Système d'exploitation
Windows
Licence automate WL
non disponible chez Eaton
Coupons de licence pour interfaces embarquées
non nécessaire
Interfaces intégrées
2 x Ethernet 1000/100/10 Mbps
2 x hôte USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x hôte USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
Version face avant
verre de sécurité trempé anti-reflet
Utilisation
Montage encastré
Emplacements
pour cartes mémoire CFast: 1
Carte mémoire automation
pour cartes mémoire CFast
Modules de communication débrochables (en option)
non
Capteur tactile
écran tactile multi-doigts
Puissance dissipée
29 W
Caractéristiques techniques
Affichage
Afficheur - type
Ecran couleur, TFT
Diagonale d'image
10,1
grand écran pouces
grand écran pouces
Résolution
WSVGA
1024 x 600 pixels
1024 x 600 pixels
Surface d'affichage
222.72 x 125.28 mm
Format
16:9
Angle de lecture [[à gauche/à droite/en haut/en bas]]
70°/70°/70°/50° ° (Degrés)
Nombre de couleurs
262144 couleurs
Rapport de contraste
en moyenne 500:1
Luminosité
en moyenne 550 cd/m2
Rétroéclairage
LED individuelle (type veilleuse)
Durée de vie du rétroéclairage
en moyenne 50000 h
Utilisation
Technologie
Projected Capacitive Touch (PCT), technologie tactile capacitive projetée
Capteur tactile
écran tactile multi-doigts
Système
Processeur
x86, DualCore 1.65Ghz
Mémoire interne
4GB DDR3-RAM, 32GB SSD min
Mémoire externe
avec mémoire amovible CFast 4 Go
Refroidissement
Refroidissement passif de l'unité centrale et du système, sans ventilateur, par convection naturelle
Durée de sauvegarde par piles de l'horloge temps réelPile (durée de vie)
Remplaçable, Lithium CR2032 (220 mAh, 3 V)
Durée de sauvegarde par piles de l'horloge temps réelDurée de sauvegarde (hors tension)
5 ans en moyenne
Etude
Logiciel de visualisation
Galileo ou 3rd party
Licence automate WL
non disponible chez Eaton
Système d'exploitation
Windows
Interfaces, communication
Interfaces intégrées
2 x Ethernet 1000/100/10 Mbps
2 x hôte USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x hôte USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB maître
2 x USB 3.0
RS-232
pas de séparation galvanique, connecteur mâle SUB-D 9 pôles, UNC
RS-485
pas de séparation galvanique, connecteur mâle SUB-D 9 pôles, UNC
Emplacements
pour cartes mémoire CFast: 1
Ethernet
10/100/1000 Mbps
Alimentation
Tension assignée d'emploi
24 V DC TBTS (très basse tension de sécurité)
tension admissible
18-36 V DC
Puissance dissipée
29 W
Consommation [I]
max. 1,2 A A
Généralités
Constitution du boîtier
Aluminium coulé
Version face avant
verre de sécurité trempé anti-reflet
Encombrements (L x H x P)
276 x 179 x 81 mm
montage encastré
Distance : L x H ≥ 50 mm (1.97"), P ≥ 20 mm (0.79")
Inclinaison verticale : ⍺ ≦ ± 10 ° (avec convection naturelle)
Platine de montage : 1,5 mm (0.06") min., 4 mm max.
Inclinaison verticale : ⍺ ≦ ± 10 ° (avec convection naturelle)
Platine de montage : 1,5 mm (0.06") min., 4 mm max.
Poids
2.7 kg
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP65 (face avant selon EN 60529-1), IP20 (face arrière selon EN 60529-1), NEMA12 (selon NEMA 250-2003)
HomologationsHomologations
cUL (UL508)
HomologationsCertificat
CE
HomologationsAgréments pour l'équipement des navires
DNV GL
Homologations
Conformité aux normes et directivesCEM
Selon directive 2004/108/EG
Conformité aux normes et directivesEmission de perturbations
selon EN 55022:2010 Class A et EN 61000-6-4:2007
Conformité aux normes et directivesImmunité
selon EN 55024:2010 et EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Chute libre, appareil emballé
gemäß ICE/EN 60068-2-32 m
RoHS
conforme
Conditions d'environnement
Résistance climatiquePression de l'air (service)
795 - 1080 hPa
TempératureStockage/transport [ϑ]
-20 - +60 °C
TempératureTempérature d’emploi min.
0 °C
TempératureTempérature d’emploi max.
+50 °C
Relative de l'air admissibleCondensation
sans condensation
Relative de l'air admissibleHumidité relative
10 à 90%, sans condensation
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Puissance dissipée statique, dépendante du courant [Pvs]
29 W
Température d’emploi min.
0 °C
Température d’emploi max.
+50 °C
Degré de protection
IP65 (face avant selon EN 60529-1), IP20 (face arrière selon EN 60529-1)
NEMA12 (selon NEMA 250-2003)
NEMA12 (selon NEMA 250-2003)
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Ne concerne pas les coffrets sans dispositif de levage.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Ne concerne pas les coffrets en matériau isolant.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / PC de pupitre (EC001414)
Technologie de l’information, communication et média (TIC) / Systeme informatique pour utilisation industrielle / Ordinateur industriel / Panel PC ([email protected] [AFR616003])
tension d'alimentation CA 50 Hz
V
tension d'alimentation CA 60 Hz
V
tension d'alimentation CC
V
type de tension d’alimentation
nombre d'interfaces matérielles Industrial Ethernet
nombre d'interfaces matérielles PROFINET
nombre d'interfaces matérielles en série RS-232
nombre d'interfaces matérielles en série RS-422
nombre d'interfaces matérielles en série RS-485
nombre d'interfaces matérielles en série TTY
nombre d'interfaces matérielles USB
nombre d'interfaces matérielles parallèles
nombre d'interfaces matérielles Wireless
nombre d'autres interfaces matérielles
nombre d'autres interfaces matérielles SCSI
nombre d'autres interfaces matérielles PS2
protocole pris en charge pour PROFIBUS
protocole pris en charge pour CAN
protocole pris en charge pour INTERBUS
protocole pris en charge pour ASI
protocole pris en charge pour KNX
protocole pris en charge pour MODBUS
protocole pris en charge pour Data-Highway
protocole pris en charge pour DeviceNet
protocole pris en charge pour SUCONET
protocole pris en charge pour LON
protocole pris en charge pour PROFINET IO
protocole pris en charge pour PROFINET CBA
protocole pris en charge pour SERCOS
protocole pris en charge pour Foundation Fieldbus
protocole pris en charge pour EtherNet/IP
protocole pris en charge pour AS-Interface Safety at Work
protocole pris en charge pour DeviceNet Safety
protocole pris en charge pour INTERBUS-Safety
protocole pris en charge pour PROFIsafe
protocole pris en charge pour SafetyBUS p
protocole pris en charge pour autres systèmes de bus
standard radio Bluetooth
standard radio WLAN 802.11
standard radio GPRS
standard radio GSM
standard radio UMTS
maître IO-Link
finition de l'écran
diagonale de l'écran
""""
nombre de pixels, horizontal
nombre de pixels, vertical
système d'exploitation préinstallé
mémoire principale max.
Moctet
clavier intégré
nombre de touches de fonction
nombre de touches à LED
nombre de touches système
avec écran tactile
commande de curseur de souris intégrée
classe de protection (IP), face avant
Degré de protection (NEMA)
température d'utilisation
°C
avec disque dur
avec lecteur CD-ROM
lecteur DVD disponible
avec lecteur CD-RW
lecteur DVD RW disponible
avec lecteur de disquettes
avec autres supports de stockage
configuration individuelle client possible
nombre d'emplacements libres AGP
nombre d'emplacements libres PCI
nombre d'emplacements libres ISA
nombre d'emplacements libres ISA, carte PC (PCMCIA)
montage possible sur barres profilées
montage mural/direct possible
encastrement frontal possible
montage sur rack possible
type de fixation, pied de table
type de fixation, montage sur potence
adapté aux fonctions de sécurité
largeur de l'avant
mm
hauteur de l'avant
mm
profondeur d'encastrement
mm
Homologations
Product Standards
UL508, cULus; CE
UL File No.
E205091
CSA File No.
C22.2. No. 142-M1987
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP65, UL/CSA Type: -
Encombrements
PC industriel XP-503 avec diagonale d'écran de 10,1"
a, b ≧ 50 mm, c ≧ 20 mm, ϑ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm , f = 239 mm, ⍺ = 10°
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 18 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 1 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 2 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'autres interfaces matérielles SCSI (EF003138) | 0 |
| Nombre d'autres interfaces matérielles PS2 (EF003139) | 0 |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Oui |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Finition de l'écran (EF008244) | TFT |
| Diagonale de l'écran (EF002032) | 10.1 inch |
| Nombre de pixels, horizontal (EF003099) | 1024 |
| Nombre de pixels, vertical (EF003100) | 600 |
| Système d'exploitation préinstallé (EF007535) | Windows 10 |
| Mémoire principale max. (EF003123) | 4000 MB |
| Clavier intégré (EF003141) | Non |
| Nombre de touches de fonction (EF003142) | 0 |
| Nombre de touches à LED (EF009259) | 0 |
| Nombre de touches système (EF009260) | 0 |
| Avec écran tactile (EF003102) | Oui |
| Commande de curseur de souris intégrée (EF003143) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | 12 |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Température de fonctionnement (EF002393) | 0 °C |
| Avec disque dur (EF002000) | Non |
| Avec disque optique (EF012515) | Non |
| Avec lecteur de disquettes (EF003128) | Non |
| Avec autres supports de stockage (EF003129) | Non |
| Configuration individuelle client possible (EF003132) | Oui |
| Nombre d'emplacements libres AGP (EF003133) | 0 |
| Nombre d'emplacements libres PCI (EF003134) | 0 |
| Nombre d'emplacements libres ISA (EF003135) | 0 |
| Nombre d'emplacements libres ISA, carte PC (PCMCIA) (EF003136) | 0 |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Oui |
| Montage sur rack possible (EF007018) | Non |
| Type de fixation, pied de table (EF007019) | Non |
| Type de fixation, montage sur potence (EF007017) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Largeur de l'avant (EF003651) | 276 mm |
| Hauteur de l'avant (EF003652) | 179 mm |
| Profondeur d'encastrement (EF000218) | 73.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-10-A10-A00-2B 199526 FR_199526.pdf | 339 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
