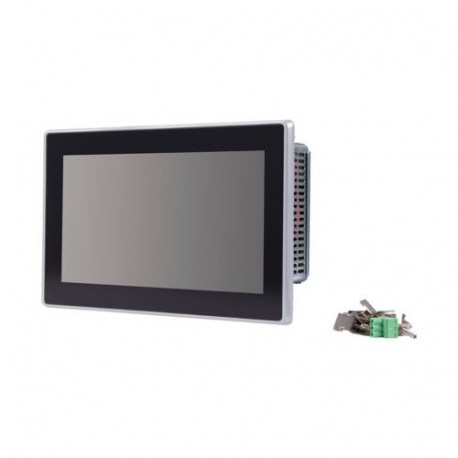

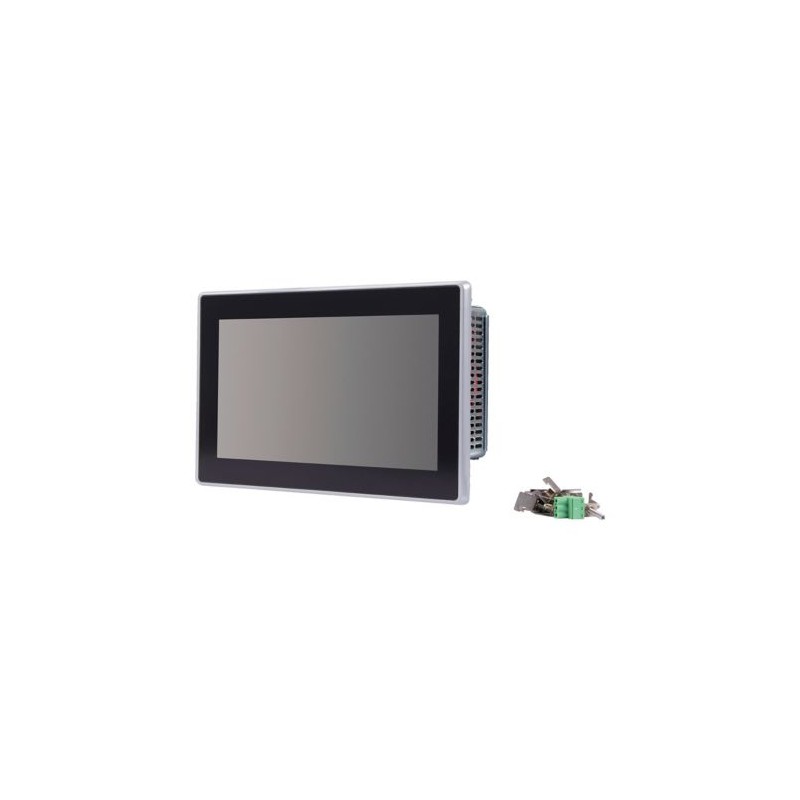

XP-503-10-A10-A00-2B 199526 EATON ELECTRIC XP-503-10-A10-A00-2B
XP-503-10-A10-A00-2B
199526
EATON-MOELLER
XP-503-10-A10-A00-2B
Panel PC con multitáctil capacitivo (PCT), 10.1", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Licencia de tiempo de ejecución de Galileo, Windows 10 Enterprise LTSC
Panel PC, Tecnología táctil: Multitáctil capacitivo (PCT), Sensor táctil de panel táctil multitáctil, Tamaño de la pantalla (diagonal): 10,1 pulgadas, Interfaces: 2 x Ethernet, 2 x USB 3.0, 1 x RS232, 1 x RS485, Sistema operativo: Windows 10, Software: Galileo o 3rd party, Galileo Open Runtime License, Memoria principal: 4000 MB, Grado de protección (frontal): IP65, Tipo de pantalla: TFT, vidrio templado con revestimiento antirreflectante, el operador puede acercar y desplazarse por elementos y documentos desde el sistema de ayuda integrado con dos dedos. Los sensores de alta precisión evitan comandos no deseados o arranques de la máquina. Por ejemplo, las funciones críticas solo se pueden activar pulsando varios campos de control al mismo tiempo, lo que mejora significativamente la seguridad del sistema en comparación con los paneles de un solo toque. Los Panel PC XP500 se ejecutan en Windows IoT. Los dispositivos están disponibles con los siguientes tres tamaños de pantalla panorámica: 10.1z, 15.6z y 21.5z. Su diseño delgado, con un frente de vidrio no reflectante, ofrece un aspecto moderno. Gracias al robusto frontal resistente a los arañazos y al concepto de dispositivo abierto de los Panel PC, estos son adecuados para su uso en casi todas las ramas de la industria relacionadas con la ingeniería mecánica y de plantas.
Controladores industriales (PLC) > Panel de PC
Terminales Táctiles HMI
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Especificaciones generales
Product Name
Eaton XP Panel PC
Catalog Number
199526
EAN
7640130099753
Product Length/Depth
276 mm
Product Height
81 mm
Product Width
179 mm
Product Weight
2.7 kg
Certifications
EMC according to 2014/30/EU
UL 508
UL File No.: E205091
Certified by UL for use in Canada
CULus
CSA File No.: C22.2. No. 142-M1987
CE
CUL508
UL Listed
DNV GL
UL 508
UL File No.: E205091
Certified by UL for use in Canada
CULus
CSA File No.: C22.2. No. 142-M1987
CE
CUL508
UL Listed
DNV GL
Model Code
XP-503-10-A10-A00-2B
Features & Functions
Enclosure material
Aluminum (die-cast)
Features
Min. 32 GByte SSD
2 x USB host 3.0
1 x RS485
1.65 GHz dual-core CPU
Powerful graphic processor
4 GByte DDR3-RAM
Fanless CPU and system cooling, natural convection-based passive cooling
1 x DVI-I
min. 4 GByte of CFast removable memory
2 x Ethernet interface 10/100/1000 Mbps
1 x RS232
Customer individual configuration
2 x USB host 3.0
1 x RS485
1.65 GHz dual-core CPU
Powerful graphic processor
4 GByte DDR3-RAM
Fanless CPU and system cooling, natural convection-based passive cooling
1 x DVI-I
min. 4 GByte of CFast removable memory
2 x Ethernet interface 10/100/1000 Mbps
1 x RS232
Customer individual configuration
Fitted with:
2 x Ethernet 1000/100/10 Mbps (built-in interface)
2 x USB host 3.0 (built-in interface)
1 x RS232 (built-in interface)
1 x DVI-I (built-in interfaces)
1 x RS485 (built-in interface)
Touch screen
2 x USB host 3.0 (built-in interface)
1 x RS232 (built-in interface)
1 x DVI-I (built-in interfaces)
1 x RS485 (built-in interface)
Touch screen
Functions
Mouse-cursor control integrated
General
Current consumption
1.2 A max.
Degree of protection
NEMA 12
IP20, rear (according to EN 60529-1)
IP20, rear (according to EN 60529-1)
Degree of protection (front side)
IP65
Emitted interference
Class A (according to EN 55022:2010 and EN 61000-6-4:2007)
Interfaces
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
Ethernet (10/100/1000 Mbps)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
2 x USB 3.0 Host
Ethernet (10/100/1000 Mbps)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Interference immunity
According to EN 55024:2010
According to EN 61131-2:2007
According to EN 61000-6-2:2005
According to EN 61131-2:2007
According to EN 61000-6-2:2005
Model
Die-cast aluminum enclosure and glass front in aluminum frame
Mounting method
Flush mounting - Clearance: Width x Height ≥ 50 mm (1.97"), Depth ≥ 20 mm (0.79")
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Flush mounting - Inclination from vertical: ⍺ ≤ ± 10 ° (if using natural convection)
Flush mounting - Mounting plate: min. 1.5 mm (0.06"), max. 4 mm
Flush mounting
Front build in possible
Number of slots
1 (for CFast memory cards)
Product category
Panel PC
Protocol
EtherNet/IP
MODBUS
Other bus systems
MODBUS
Other bus systems
RoHs conformity
Yes
Software
Galileo or 3rd party
Galileo Open Runtime License
Galileo Open Runtime License
Type
Industrial PC
Voltage type
DC
Climatic environmental conditions
Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
50 °C
Relative humidity
10 - 90 % (non-condensing)
Electrical rating
Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage
18-36 V DC, Power supply, permissible voltage
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
18 VDC
Supply voltage at DC - max
36 VDC
Display
Display contrast ratio
500:1
Display lighting
Single LED (side-light type)
Display size
16:9
222.72 x 125.28 mm
222.72 x 125.28 mm
Display type
Tempered glass with anti-reflective coating
TFT
TFT
Display viewing angle
70°/70°/70°/50° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Luminance intensity
550 cd/m²
Number of colors of the display
262144
Pixel resolution
1024 x 600
WSVGA
WSVGA
Screen size (diagonal)
10.1 in
Touch technology
Capacitive multitouch (PCT)
Multi-touch touch panel touch sensor
Multi-touch touch panel touch sensor
System
Backup time
5 years, typ. (time at zero voltage)
Battery runtime
Back-up of real-time clock: CR 2032 (220 mA/h, 3 V), replaceable
External memory
Min. 4 GB of CFast removable memory
Internal memory
4 GByte of DDR3 RAM, min. 32 GByte SSD
Memory capacity
4,000 MB
Operating system
Windows 10
Processor
X86, DualCore 1.65Ghz
Design verification
Equipment heat dissipation, current-dependent Pvid
29 W
Static heat dissipation, non-current-dependent Pvs
29 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply to plastic enclosures.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Característica | Valor |
|---|---|
| Tensión de alimentación 50 Hz CA (EF007532) | 0 V |
| Tensión de alimentación 60 Hz CA (EF007533) | 0 V |
| Tensión de alimentación CC (EF007534) | 18 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de interfaces HW Ethernet industrial (EF003020) | 2 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 1 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 1 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 2 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW Otras (EF003027) | 1 |
| Número de interfaces HW SCSI (EF003138) | 0 |
| Número de interfaces HW PS2 (EF003139) | 0 |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | Sí |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | Sí |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | Sí |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Ejecución de la pantalla (EF008244) | TFT |
| Tamaño de la pantalla (EF002032) | 10.1 inch |
| Número de píxeles, horizontal (EF003099) | 1024 |
| Número de píxeles, vertical (EF003100) | 600 |
| Sistema operativo preinstalado (EF007535) | Windows 10 |
| Memoria principal máx. (EF003123) | 4000 MB |
| Teclado integrado (EF003141) | No |
| Número de teclas de función (EF003142) | 0 |
| Número de teclas con LED (EF009259) | 0 |
| Número de teclas "sistema" (EF009260) | 0 |
| Con pantalla táctil (EF003102) | Sí |
| Control del cursor por ratón integrado (EF003143) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | 12 |
| Certificado para áreas peligrosas UL clase I (EF017622) | No |
| Certificado para UL clase II (EF017625) | No |
| Certificado para áreas peligrosas UL Clase III (EF017627) | No |
| Certificado para áreas peligrosas UL División 1 (EF017628) | No |
| Certificado para áreas peligrosas UL División 2 (EF017629) | No |
| Certificado para áreas peligrosas grupo A (acetileno) (EF017632) | No |
| Certificado para áreas peligrosas grupo B (hidrógeno) (EF017633) | No |
| Certificado para áreas peligrosas grupo C (etileno) (EF017635) | No |
| Certificado para áreas peligrosas grupo D (propano) (EF017636) | No |
| Certificado para áreas peligrosas grupo E (polvos metálicos) (EF017637) | No |
| Certificado para áreas peligrosas grupo F (polvos carbonosos) (EF017638) | No |
| Certificado para áreas peligrosas grupo G (polvos no conductores) (EF017639) | No |
| Temperatura de operatividad (EF002393) | 0 °C |
| Con disco duro (EF002000) | No |
| Con unidad óptica (EF012515) | No |
| Con unidad de disquete (EF003128) | No |
| Con otros medios de almacenamiento (EF003129) | No |
| Posibilidad de configuración personalizada (EF003132) | Sí |
| Número de ranuras libres, AGP (EF003133) | 0 |
| Número de ranuras libres, PCI (EF003134) | 0 |
| Número de ranuras libres, ISA (EF003135) | 0 |
| Número de ranuras libres, PCMCIA (EF003136) | 0 |
| Montaje en carril posible (EF003972) | No |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | Sí |
| Montaje en rack posible (EF007018) | No |
| Tipo de montaje, base de mesa (EF007019) | No |
| Tipo de montaje, montaje en horquilla (EF007017) | No |
| Apto para funciones de seguridad (EF001597) | No |
| Ancho del frente (EF003651) | 276 mm |
| Altura del frente (EF003652) | 179 mm |
| Profundidad de instalación (EF000218) | 73.5 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 19 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XP-503-10-A10-A00-2B 199526 IT_174474.pdf | 2 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
