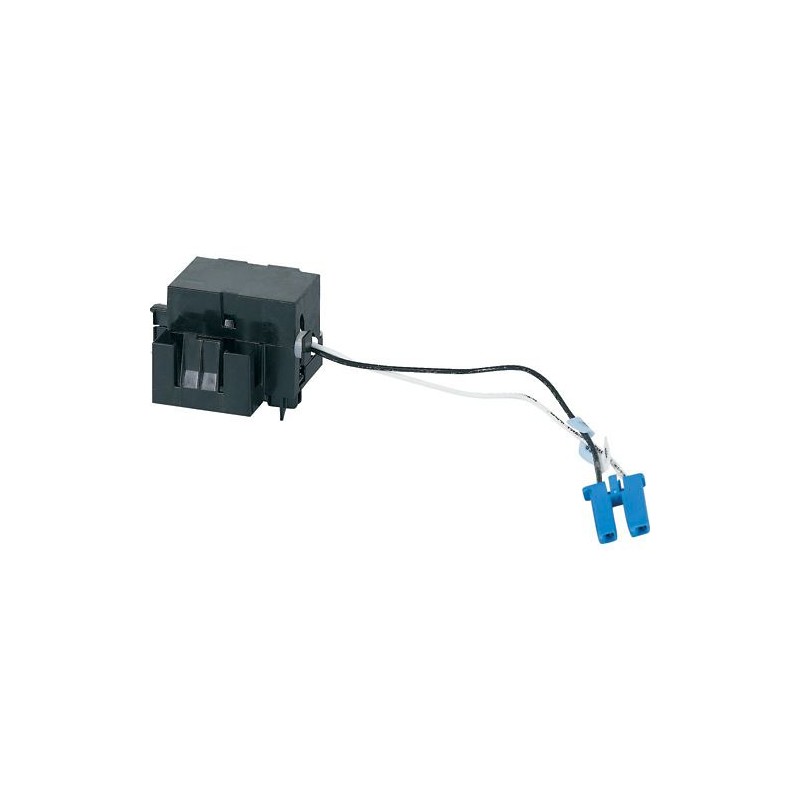

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Eletroímã de encerramento 60 VDC. Só pode ser vendido montad.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Eletroímã de encerramento 60 VDC. Só pode ser vendido montad..

+IZMX-SR60DC-1

184284

Y7-184284

EATON-MOELLER

Eletroímã de encerramento 60 VDC. Só pode ser vendido montado.

Fechamento eletromagnet 60 VDC

Liberação da trava 60 VDC

Acessórios, liberação de trava, Pode ser combinado com uma liberação de bypass e uma liberação de subtensão., Frequência máxima de operação Atuações/minuto 3, Limitado a 3/min devido à alta corrente de captação por 35 ms., Observe - Frequência de comutação do interruptor = 60/h, Tensão nominal de controle US 60 V DC V, Faixa de operação x US 0,85 - 1,1 fator, corrente máxima de captação (35 ms) a 7,84 A, potência máxima de entrada (35 ms) AC/DC 540 VA/W, tempo total de comutação do disjuntor @ US=100% 35 ms, para uso com IZMX16..., IZMX40..., INX16..., INX40...

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

Quadro Aberto de Disjuntores Automáticos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Vá para o produto alternativo: IZMX-SR60DC-1 184285

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Fechamento de lançamento 60 VDC
Acessórios, fechamento de lançamento, Pode ser combinado com um shunt de lançamento e um disparador de subtensão., Freqüência de operação máxima de Atuações/minuto 3, Limitado a 3/min, devido ao alto pick-up atual de 35 ms., Por favor, lembre - se que o disjuntor da frequência de comutação = 60/h, com valor Nominal de controle de tensão de 60 V DC V, faixa de operação x 0,85 - 1,1 Fator, max. pick-up atual (35ms) Em 7.84 A, max. puxe-se no poder (35ms) AC/DC 540 VA/W, disjuntores, o total de tempo de comutação @ US=100% 35 ms, Para uso com IZMX16..., IZMX40..., INX16..., INX40...

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Remoto de comutação
Acessórios
fechamento de lançamento
Pode ser combinado com um shunt de lançamento e um disparador de subtensão.
Freqüência de operação máxima [Atuações/minuto]
Três
Limitado a 3/min, devido ao alto pick-up atual de 35 ms.
Por favor, lembre - se que o disjuntor da frequência de comutação = 60/h
Nominal tensão de controle [Us]
60 V DC V
Faixa de operação [x US]
0,85 - 1,1 Fator de
max. pick-up atual (35ms) [eun]
7.84 Um
max. puxe-se no poder (35ms) [AC/DC]
540 VA/W
Disjuntor total de tempo de comutação [@ US=100%]
30 (IZMX16..., INX16...)
35 (IZMX40..., INX40...) ms
Para uso com
IZMX16..., IZMX40...
INX16..., INX40...

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
60 - 60 V
Tipo de tensão para acionamento
DC
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de
0
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento
0
Tipo de conexão elétrica
Mini plug-in de conexão
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Apropriados para a alimentação de disjuntor
Sim
Adequado para fora da chave de carga
Sim
Adequado para interruptor de proteção do motor
Nenhum
Adequado para relé de sobrecarga
Nenhum

ETIM for 184284 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 60 V
Tipo de tensão para atuação (EF008242) DC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Acabamento da conexão elétrica (EF003961) Conexão de ficha plana
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Sim
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não
