> EATON - MOELLER>Automatic Circuit Breakers Open Frame >+IZMX-SR60DC-1 184284 67C2822G55 ELECTRIC Chiusura elettromagnete 60 VDC. Vendibile solo assemblato.
Prodotto precedente Prodotto successivo

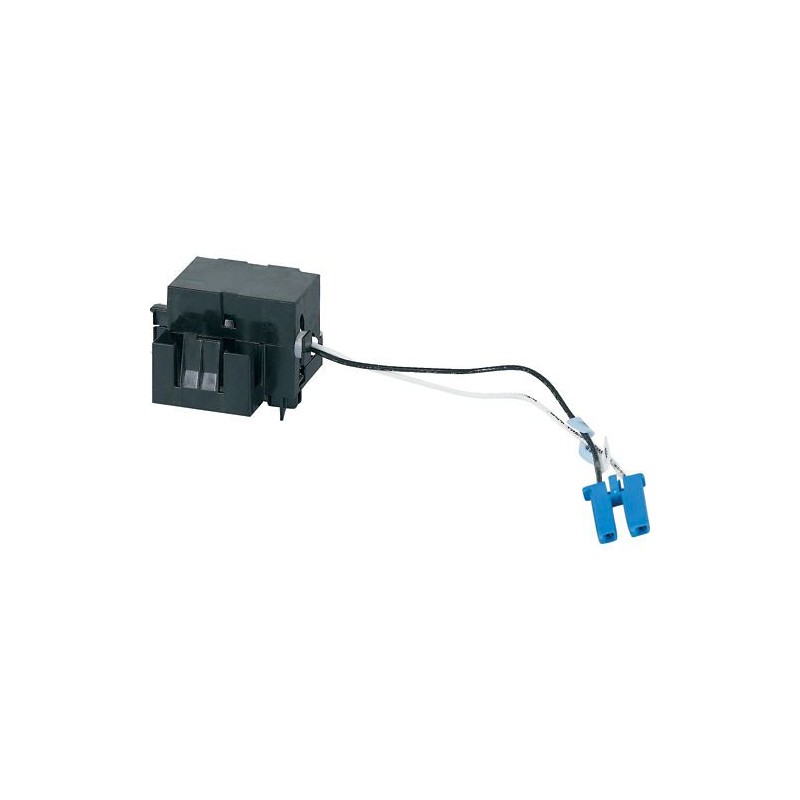

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Chiusura elettromagnete 60 VDC. Vendibile solo assemblato. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Chiusura elettromagnete 60 VDC. Vendibile solo assemblato.

+IZMX-SR60DC-1

184284

Y7-184284

EATON-MOELLER

Chiusura elettromagnete 60 VDC. Vendibile solo assemblato.

Elettromagnete di chiusura 60 VDC

Closing release 60 VDC

Accessori, sganciatore a scrocco, Combinabile con uno sganciatore di bypass e uno sganciatore di sottotensione., Frequenza operativa massima Azionamenti/minuto 3, Limitato a 3/min grazie all'elevata corrente di rilevamento per 35 ms., Nota - Frequenza di commutazione dell'interruttore = 60/h, Tensione di controllo nominale US 60 V DC V, Campo di funzionamento x US 0,85 - 1,1 fattore, max. corrente di ripresa (35 ms) a 7,84 A, max. potenza di ingresso (35 ms) AC/DC 540 VA/W, tempo totale di commutazione dell'interruttore automatico @ US=100% 35 ms, per l'uso con IZMX16..., IZMX40..., INX16..., INX40...

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sganciatore (per interruttore di potenza)

Automatic Circuit Breakers Open Frame

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Vai al prodotto alternativo: IZMX-SR60DC-1 184285

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Closing release 60 VDC

Programma di fornitura

Assortimento
Accessori
accessori
Teleinserzione
accessori
Magnete di inserzione
Combinabile con uno sganciatore a lancio di corrente e uno sganciatore di minima tensione.
Frequenza di manovra massima [Accensioni/Minuto]
3
è limitato a 3/min a causa dell'elevata corrente di eccitazione entro 35 ms.
Fare attenzione alla frequenza di inserzione dell'interruttore = 60/h
Tensione di comando nominale [Us]
60 V DC V
Range di funzionamento [x Us]
0,85 - 1,1 Fattore
max. corrente di eccitazione (35 ms) [In]
7.84 A
max. potenza di eccitazione (35 ms) [AC/DC]
540 VA/W
Tempo di commutazione totale dell'interruttore automatico di potenza [@ Us=100%]
30 (IZMX16…, INX16…)
35 (IZMX40…, INX40…) ms
utilizzo con
IZMX16..., IZMX40...
INX16..., INX40...

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C

Dati tecnici secondo ETIM 6.0

Low-voltage industrial components (EG000017) / Shunt release (for power circuit breaker) (EC001023)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Full load current trip ([email protected] [AKF016010])
Rated control supply voltage Us at AC 50HZ
0 - 0 V
Rated control supply voltage Us at AC 60HZ
0 - 0 V
Rated control supply voltage Us at DC
60 - 60 V
Voltage type for actuating
DC
Initial value of the undelayed short-circuit release - setting range
0 A
End value adjustment range undelayed short-circuit release
0 A
Type of electric connection
Flat plug-in connection
Number of contacts as normally open contact
0
Number of contacts as normally closed contact
0
Number of contacts as change-over contact
0
Suitable for power circuit breaker
Yes
Suitable for off-load switch
Yes
Suitable for motor safety switch
No
Suitable for overload relay
No

ETIM for 184284 Apparecchi elettrici a bassa tensione (EC001023)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 60 V
tipo di tensione per l'azionamento (EF008242) DC
valore iniziale campo di regolaz. dell'attivatore corto circuito non ritardato (EF008187) 0 A
valore finale campo di regolaz. dell'attivatore di corto circuito non ritardato (EF008188) 0 A
tipo di collegamento elettrico (EF003961) collegamento a connettore piatto
numero di contatti di chiusura (EF008256) 0
numero di contatti di riposo (EF008255) 0
numero di contatti invertitori (EF008257) 0
adatto per disgiuntore (EF005863) Sì
adatto per interruttore di carico (EF001543) Sì
adatto per salvamotore (EF005826) No
adatto per relè di sovraccarico (EF001545) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-SR60DC-1 Y7-184284 184284 IT_184284.pdf 105 Kbytes +IZMX-SR60DC-1 Y7-184284 184284 IT_184284.pdf
