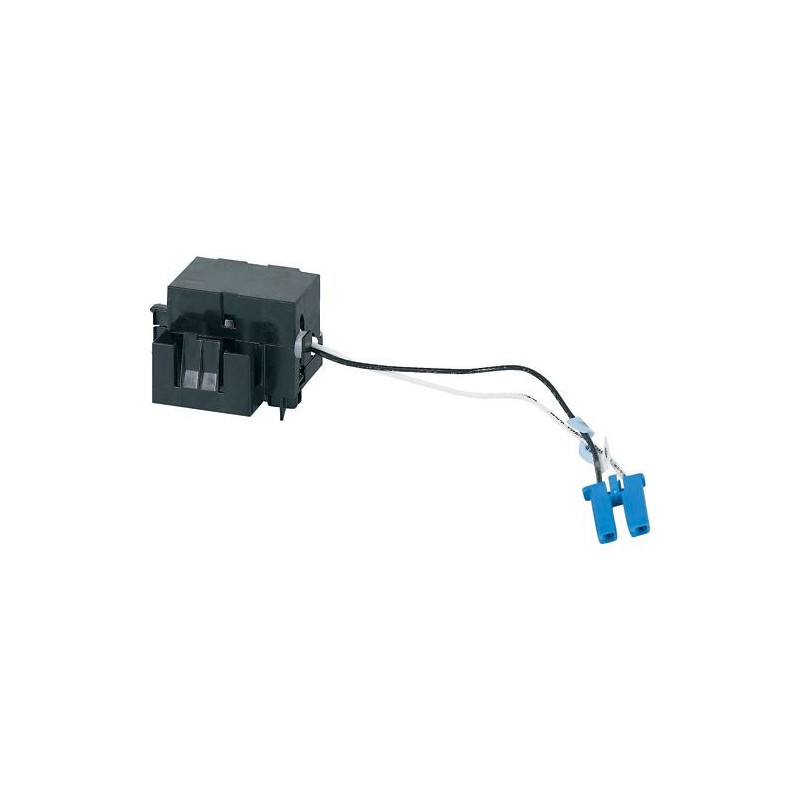

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Electroimán de cierre 60 VDC. Únicamente se puede vender mon.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Electroimán de cierre 60 VDC. Únicamente se puede vender mon..

+IZMX-SR60DC-1

184284

Y7-184284

EATON-MOELLER

Electroimán de cierre 60 VDC

Liberación de cierre 60 VDC

Accesorios, desbloqueo de cierre, Se puede combinar con un desbloqueo de derivación y un desbloqueo de subtensión., Frecuencia máxima de funcionamiento Actuaciones/minuto 3, Limitado a 3/min debido a la alta corriente de recogida durante 35 ms., Tenga en cuenta - Frecuencia de conmutación del interruptor = 60/h, Tensión de control nominal US 60 V DC V, Rango de funcionamiento x US 0,85 - 1,1 Factor, máx. corriente de captación (35 ms) en 7,84 A, máx. potencia de entrada (35 ms) AC/DC 540 VA/W, Tiempo total de conmutación del interruptor automático @ US=100% 35 ms, Para uso con IZMX16..., IZMX40..., INX16..., INX40...

Más detalles


Componentes industriales de baja tensión > Bobina de disparo

Interruptores Automáticos Bastidor Abierto

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Ir al producto alternativo: IZMX-SR60DC-1 184285

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series IZMX/INX closing release
Catalog Number
184284
EAN
4015081797103
Product Length/Depth
100 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.068 kg
Compliances
RoHS conform
Model Code
+IZMX-SR60DC-1

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
0.85 - 1.1 x Us
60 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
60 V
Rated control supply voltage (Us) at DC - max
60 V
Adjustment range undelayed short-circuit release (end value) - max
0 A
Pick-up power consumption at 35 ms - max
540 VA/W
Circuit breaker total switching time
35 ms (Us = 100%) (IZMX40…, INX40…)
30 ms (Us = 100%) (IZMX16…, INX16…)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Power circuit breaker
Off-load switch
Used with
INX16..., INX40...
IZMX16..., IZMX40...

ETIM for 184284 Interruptores de baja tensión (EC001023)
Característica Valor
Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) 0 V
Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) 0 V
Voltaje nominal de suministro piloto de piloto para CC (EF003980) 60 V
Tipo de tensión de accionamiento (EF008242) CC
Valor inicial del rango de ajuste de liberación de cortocircuito instantáneo (EF008187) 0 A
Valor final del rango de ajuste de liberación de cortocircuito instantáneo (EF008188) 0 A
Ejecución de la conexión eléctrica (EF003961) Conexión enchufable plana
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos inversores (EF008257) 0
Apto para disyuntores (EF005863) Sí
Apto para interruptor de carga (EF001543) Sí
Apto para interruptor de protección del motor (EF005826) No
Apto para relés de sobrecarga (EF001545) No
