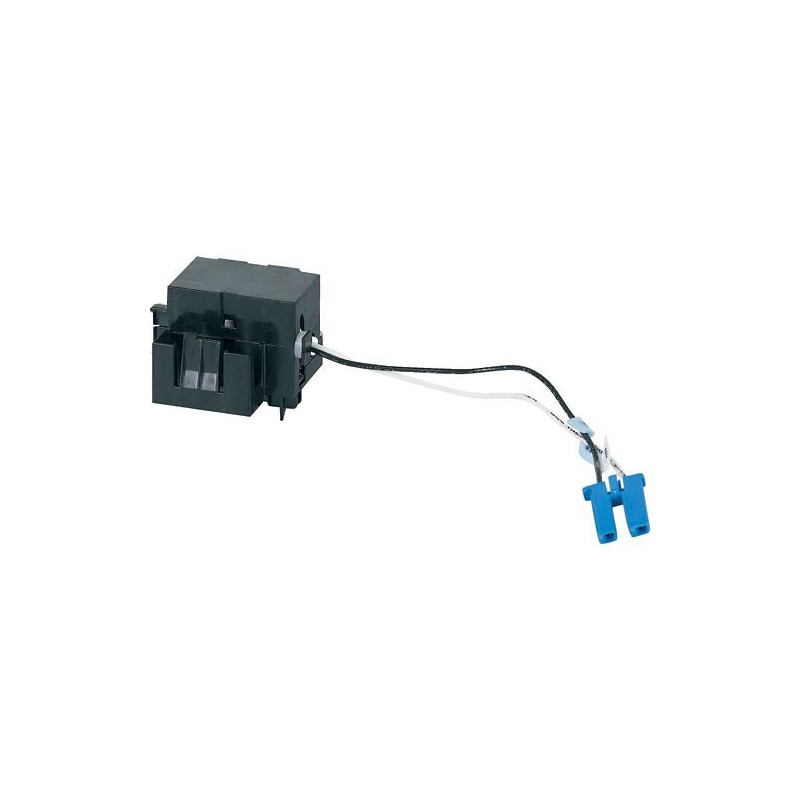

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Elektromagnet schließen-60 VDC. Kann nur zusammengebaut verk.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+IZMX-SR60DC-1 184284 67C2822G55 EATON ELECTRIC Elektromagnet schließen-60 VDC. Kann nur zusammengebaut verk..

+IZMX-SR60DC-1

184284

Y7-184284

EATON-MOELLER

Elektromagnet schließen-60 VDC. Kann nur zusammengebaut verkauft werden.

+IZMX-SR60DC-1

Einschaltmagnet, 60VDC

Zubehör, Schließfreigabe, Kombinierbar mit einem Shunt-Auslöser und einem Unterspannungsauslöser., Maximale Betriebsfrequenz Betätigungen/Minute 3, Begrenzt auf 3/min aufgrund des hohen Ansprechstroms für 35 ms., Bitte beachten Sie - Schaltfrequenz des Leistungsschalters = 60/h, Bemessungssteuerspannung Us 60 V DC V, Arbeitsbereich x US 0,85 - 1,1 Faktor, max. Ansprechstrom (35ms) In 7.84 A, max. Einzugsleistung (35ms) AC/DC 540 VA/W, Leistungsschalter Gesamtschaltzeit @ US=100% 35 ms, Zur Verwendung mit IZMX16..., IZMX40..., INX16..., INX40...

Mehr Infos


Niederspannungsschaltgeräte > Arbeitsstromauslöser

Leistungsschalter IZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist eingeschränkt. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.

Gehen Sie zum alternativen Produkt: IZMX-SR60DC-1 184285

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Einschaltmagnet, 60VDC
Zusatzausrüstung, Einschaltmagnet, Kombinierbar mit einem Arbeiststromauslöser und einem Unterspannungsauslöser., maximale Schalthäufigkeit Einschaltungen/Minute 3, ist begrenzt auf 3/min bedingt durch den hohen Anzugsstrom innerhalb von 35ms., Bitte beachten - die Schalthäufigkeit des Schalters = 60/h, Bemessungssteuerspeisespannung Us 60 V DC V, Arbeitsbereich x Us 0,85 - 1,1 Faktor, max.Anzugsstrom (35ms) In 7.84 A, max. Anzugsleistung (35ms) AC/DC 540 VA/W, Gesamtschaltzeit des Leistungsschalters @ Us=100% 35 ms, verwendbar für IZMX16..., IZMX40..., INX16..., INX40...

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fernschalten
Zubehör
Einschaltmagnet
Kombinierbar mit einem Arbeiststromauslöser und einem Unterspannungsauslöser.
maximale Schalthäufigkeit [Einschaltungen/Minute]
3
ist begrenzt auf 3/min bedingt durch den hohen Anzugsstrom innerhalb von 35ms.
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspannung [Us]
60 V DC V
Arbeitsbereich [x Us]
0,85 - 1,1 Faktor
max.Anzugsstrom (35ms) [In]
7.84 A
max. Anzugsleistung (35ms) [AC/DC]
540 VA/W
Gesamtschaltzeit des Leistungsschalters [@ Us=100%]
30 (IZMX16…, INX16…)
35 (IZMX40…, INX40…) ms
verwendbar für
IZMX16..., IZMX40...
INX16..., INX40...

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 6.0

Niederspannungsschaltgeräte (EG000017) / Arbeitsstromauslöser (EC001023)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Arbeitsstromauslöser ([email protected] [AKF016010])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
60 - 60 V
Spannungsart zur Betätigung
DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Ausführung des elektrischen Anschlusses
Flachsteckanschluss
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Geeignet für Leistungsschalter
ja
Geeignet für Lastschalter
ja
Geeignet für Motorschutzschalter
nein
Geeignet für Überlastrelais
nein

ETIM for 184284 Niederspannungsschaltgeräte (EC001023)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 60 V
Spannungsart zur Betätigung (EF008242) DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008187) 0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008188) 0 A
Ausführung des elektrischen Anschlusses (EF003961) Flachsteckanschluss
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Wechsler (EF008257) 0
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lastschalter (EF001543) Ja
Geeignet für Motorschutzschalter (EF005826) Nein
Geeignet für Überlastrelais (EF001545) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+IZMX-SR60DC-1 Y7-184284 184284 DE_184284.pdf 105 Kbytes +IZMX-SR60DC-1 Y7-184284 184284 DE_184284.pdf
