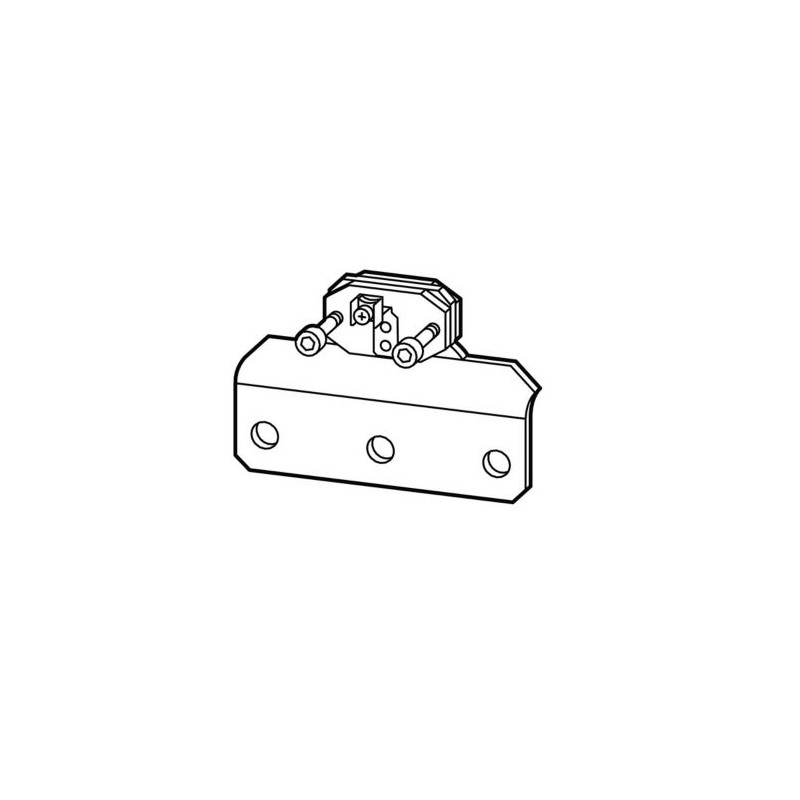

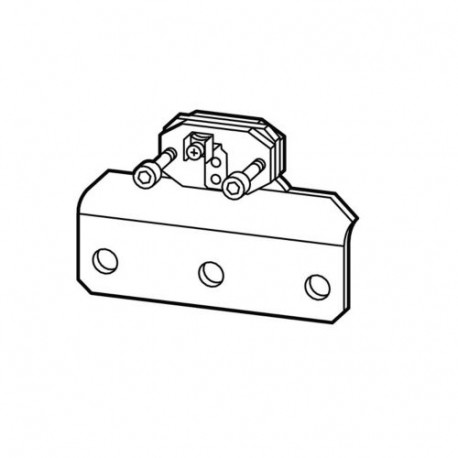

DILM185-XP1 208292 Y7-208292 EATON ELECTRIC Sindicatos paralelos Jogo XTCEXPLKL185 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM185-XP1 208292 Y7-208292 EATON ELECTRIC Sindicatos paralelos Jogo XTCEXPLKL185

DILM185-XP1

208292

Y7-208292

EATON-MOELLER

Sindicatos paralelos Jogo XTCEXPLKL185

Jogo paralelo em conjunto; Para DILM185

Eaton Moeller® series DILM Paralleling link, for DILM185, (2 off)

Parallel Link, Gama de Produtos: Acessórios, Acessórios de Fiação, Para Uso Com: DILM185A

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Contatores mais de 170 A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $235.58
Preço unitário: $235.58
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series DILM paralleling link
Catalog Number
208292
EAN
4015082082925
Product Length/Depth
60 mm
Product Height
80 mm
Product Width
120 mm
Product Weight
1.45 kg
Compliances
CE
Catalog Notes
AC1 current carrying capacity of the open contactor increases by a factor of 2.5
Model Code
DILM185-XP1

Geral

Accessory/spare part type
Connecting bridge
Fitted with:
Cover for busbar tag shroud
Product category
Accessories
Protection
Protected against accidental contact in accordance to VDE 0106 part 100

Condições meteorológicas

Ambient operating temperature - min
-40 °C
Ambient operating temperature - max
60 °C

Capacidades dos terminais

Terminal capacity
2 x (0.75 - 2.5) mm², flexible with ferrule
2 x (0.75 - 4) mm², solid, Control circuit cables
2 x (20 x 32 x 0.5) mm (Number of segments x width x thickness), Flat conductor
1 x (0.75 - 2.5) mm², flexible with ferrule
2 x (11 x 21 x 1) mm (Number of segments x width x thickness), Flat conductor
1 x (0.75 - 4) mm², solid
1 x (6 x 16 x 0.8) mm (Number of segments x width x thickness), Flat conductor
Screw size
5 mm AF, Hexagon socket-head spanner, Terminal screw
Tightening torque
6 Nm, Screw terminal

Corrente térmica convencional

Conventional thermal current ith of main contacts (1-pole, open)
700 A

Verificação do design

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 208292 Componentes industriais para Baixa Tensão (EC002498)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Ponte de conexão
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM185-XP1 Y7-208292 208292 DE_101687.pdf 2 Mbytes DILM185-XP1 Y7-208292 208292 DE_101687.pdf
