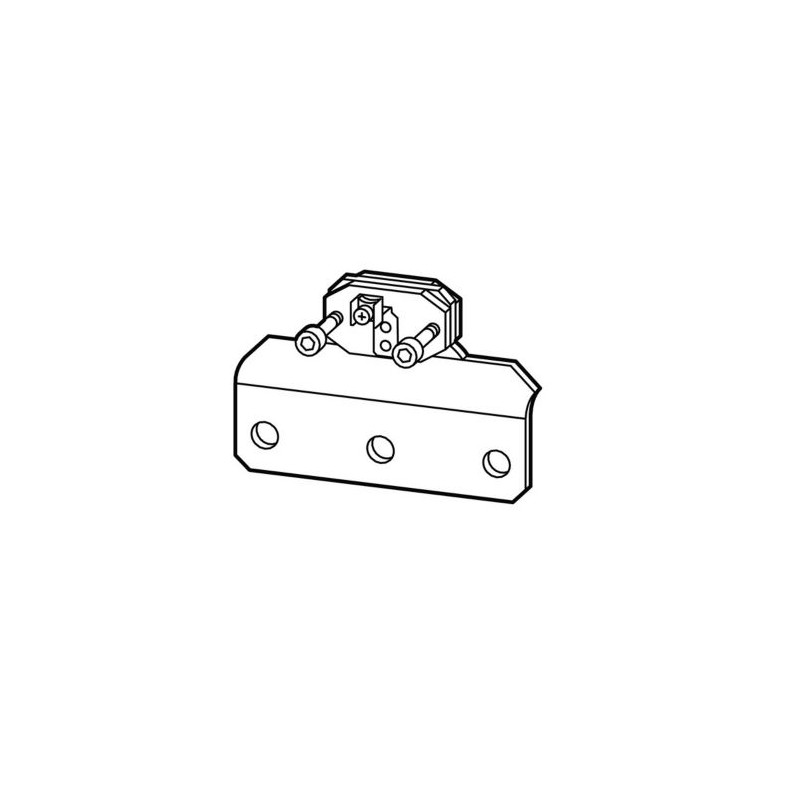

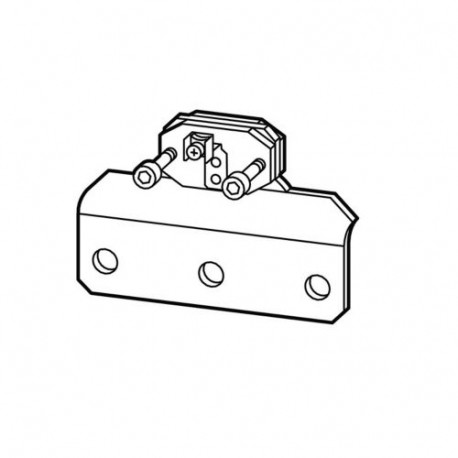

DILM185-XP1 208292 Y7-208292 EATON ELECTRIC Parallelverbinder, für DILM185, (2 Stück) Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILM185-XP1 208292 Y7-208292 EATON ELECTRIC Parallelverbinder, für DILM185, (2 Stück)

DILM185-XP1

208292

Y7-208292

EATON-MOELLER

Parallelverbinder, für DILM185, (2 Stück)

DILM185-XP1

Eaton Moeller® series DILM Parallelverbinder, für DILM185, (2 Stück)

Parallelschaltung, Lieferprogramm: Zubehör, Verdrahtungszubehör, Zur Verwendung mit: DILM185A

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik

Schütze mehr als 170 A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $234.96
Stückpreis: $234.96
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILM Parallelverbinder
Katalognummer
208292
Produkt Länge/Tiefe
60 mm
Produkthöhe
80 mm
Produktbreite
120 mm
Produktgewicht
1.45 kg
Einhaltung(en)
CE
Kataloghinweise
AC-1 Strombelastbarkeit des offenen Schützes erhöht sich um den Faktor 2,5.
EAN
4015082082925
Modellcode
DILM185-XP1

Allgemein

Art des Zubehörs/Ersatzteils
Verbindungsbrücke
Ausstattung:
Deckel für Sammelschienenabdeckung
Produktkategorie
Zubehör
Schutz
Schutz gegen unbeabsichtigtes Berühren, wie in VDE 0106 Teil 100 festgelegt

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-40 °C
Umgebungsbetriebstemperatur – max
60 °C

Anschlussquerschnitte

Anschlusskapazität
2 x (0,75 - 2,5) mm², feindrähtig mit Aderendhülse
2 x (0,75 - 4) mm², eindrähtig, Steuerstromleitungen
2 x (20 x 32 x 0,5) mm (Anzahl der Segmente x Breite x Stärke), Flachleiter
1 x (0,75 - 2,5) mm², feindrähtig mit Aderendhülse
2 x (11 x 21 x 1) mm (Anzahl der Segmente x Breite x Stärke), Flachleiter
1 x (0,75 - 4) mm², eindrähtig
1 x (6 x 16 x 0,8) mm (Anzahl der Segmente x Breite x Stärke), Flachleiter
Schr-Grö
5 mm AF, Innensechskant, Anschlussschraube
Anzugsdrehmoment
6 Nm, Schraubanschlussklemme

Konvention. therm. Strom ith

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)
700 A

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 208292 Niederspannungsschaltgeräte (EC002498)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Verbindungsbrücke
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM185-XP1 Y7-208292 208292 DE_101687.pdf 2 Mbytes DILM185-XP1 Y7-208292 208292 DE_101687.pdf
