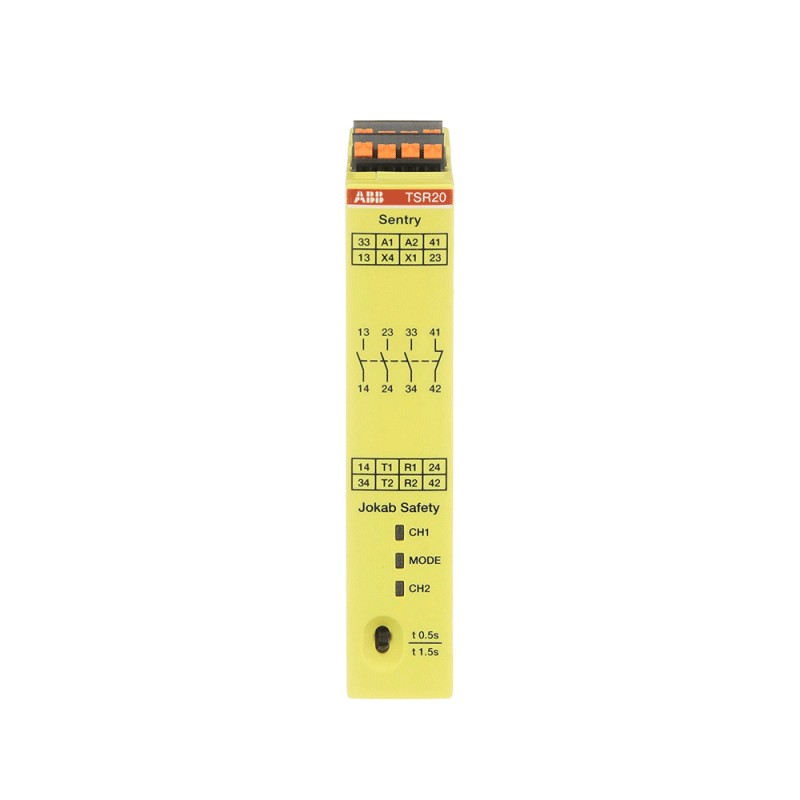

2TLA010061R0001 ABB Relé de segurança push-in de Sentinela TSR20P
2TLA010061R0001
ABB
Relé de segurança push-in de Sentinela TSR20P
Sentry TSR20P Safety relay
Relés > Dispositivo de supervisão de circuitos de segurança
Relés de segurança
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Related products
▲Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| EAN | 7350024486322 |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 2TLC010037L0201 |
| Instruções e Manuais | 2TLC010070M0201 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagrama de medidas | 2TLC010001U0201 |
| Wiring Diagram | 2TLC010014T0001 |
| EPLAN Data | 9AAC188683_EPLAN |
| Marketing Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensions | |
| Largura Líquida do Produto | 22.5 mm |
| Altura Líquida do Produto | 120 mm |
| Profundidade/Comprimento Líquidos do Produto | 120 mm |
| Peso Líquido do Produto | 0.207 kg |
| Technical | |
| Function | Safety relay for monitoring of safety devices |
| Sub-Function | Start/test input, Auto reset only, Time delay selectable by switch |
| Timer Relay Type | OFF-Delay |
| Time Range | 1.5 seconds |
| 0.5 second | |
| Rated Control Supply Voltage (Us) | 24 V DC |
| Rated Operational Current AC-15 (Ie) | 5 A |
| Rated Operational Current DC-13 (Ie) | 6 A |
| Grau de proteção | IP20 |
| Connecting Capacity | Crimped Pin 1x0.2...2.5 mm² |
| Crimped Pin 2x0.25...1.5 mm² | |
| Flexible with Ferrule 1x0.2...2.5 mm² | |
| Flexible with Ferrule 2x0.25...1.5 mm² | |
| Solid 1x0.2...2.5 mm² | |
| Solid 2x0.25...1.5 mm² | |
| Wire Stripping Length | 6.5 mm |
| Montagem na calha DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normas | IS0 13849 |
| Technical UL/CSA | |
| Connecting Capacity UL/CSA | Crimped Pin 1x 24-14 AWG |
| Flexible with Ferrule 1x 24-14 AWG | |
| Solid 1x 24-14 AWG | |
| Environmental | |
| Temperatura do ar ambiente | Operation -25 ... +65 °C |
| Storage -40 ... +70 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2022-006480 |
| Informação RoHS | 2CMT2022-006499 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a47f60c6-ec10-49dd-b3eb-51dbd4b43d38 Germany |
| SCIP simplificado | 01949b16-b25a-4b95-8749-f20fccca7bef Italy |
| 05ae80d1-bc6c-42f6-997d-46a2f1068ca7 Sweden | |
| 21e26156-5bbd-463d-ac40-ababcf47a226 Germany | |
| 2f42d9ab-9d5a-4fa9-8626-a2bfb8e4b27f Greece | |
| 2f70ba34-2eb0-4d7f-addc-6c6cd76cdc2d Hungary | |
| 3cc5b7a9-96e4-4025-a2ee-92c39eacb403 Poland | |
| 3f13a409-2e9e-44d8-91db-a5e1923dfc08 France | |
| 53546ccb-d922-4063-848f-63716e6c7259 Sweden | |
| 5adaf038-9683-4386-b11a-40d3509925d1 Czech Republic | |
| 5daf18b5-09e3-4a7d-b862-36b11a49073f Netherlands | |
| 61561eb3-63fd-40aa-923f-2d1c3c9730e2 Belgium | |
| 7013e35f-b501-4cbe-bbdd-0a4cbc4a3273 Norway | |
| 763e510e-27c4-4b72-b868-1926f5a2a6ba Denmark | |
| 777d9b53-3588-42bf-b912-208d88684b0a France | |
| 7d250e75-4225-43a3-9401-eca858cccaf2 Portugal | |
| 7e2f4b6b-29e5-43e0-8324-bad23e445a03 Spain | |
| b419568e-835f-4ba5-a9cb-54cd9df6fcef Bulgaria | |
| cdc6848b-5286-45d0-85d9-4791c8839345 Germany | |
| d1a013bd-0dd3-475e-988c-33e2bb96af5f Finland | |
| d21bcf60-15cf-4e01-b831-615bd1ed9db6 Germany | |
| dfb26b54-9177-41fc-8ce2-9a4b7732134d Croatia | |
| ed18e597-ce8e-4009-a42d-97a0f24dd08e Poland | |
| f125236c-6b2e-4be5-b827-552ddf15f07c Poland | |
| fe12a554-6907-455b-992a-ea4565778d14 Hungary | |
| fe1b68aa-bdcc-4669-827b-064cb3340e29 Germany | |
| fe3e1b08-b0a4-44b8-9942-be99a4f9ed14 Estonia | |
| ff645181-eb8e-478b-bfa6-2aba4294cc94 Belgium | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006522 |
| Certificates and Declarations | |
| CQC Certificate | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Declaration of Conformity - CCC | 2020980303000244 |
| Declaração de conformidade -CE | 2TLC010010D0201 |
| Declaration of Conformity - UKCA | 2TLC010190D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 125 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 31 mm |
| Altura da embalagem Nível 1 | 129 mm |
| Peso bruto da embalagem Nível 1 | 0.268 kg |
| Nível de Embalagem 1 EAN | 7350024486322 |
| Unidades de embalagem Nível 2 | 36 piece |
| Largura da embalagem Nível 2 | 280 mm |
| Profundidade/Comprimento da embalagem Nível 2 | 395 mm |
| Altura da embalagem Nível 2 | 210 mm |
| Peso bruto da embalagem Nível 2 | 9.9 kg |
| External Classifications and Standards | |
| Código de classificação do objeto | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Number (Finland) | 2712904 |
| E-Number (Sweden) | 3861417 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Outro |
| Adequado para monitorização de interruptores de posição (EF007270) | Sim |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Sim |
| Adequado para monitorização de válvulas (EF007272) | Sim |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Sim |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Sim |
| Adequado para monitorização de sensores de proximidade (EF007267) | Sim |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Possível montagem em calha (EF003972) | Sim |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Avaliação de entradas (EF008245) | Um e dois canais |
| Com entrada inicial (EF003342) | Sim |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Sim |
| Atraso no desengate (EF001129) | 20 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 4 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 0 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 4 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | 1 |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nível e |
| SIL de acordo com IEC 61508 (EF009889) | 3 |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Sim |
| Largura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidade (EF000049) | 120 mm |
