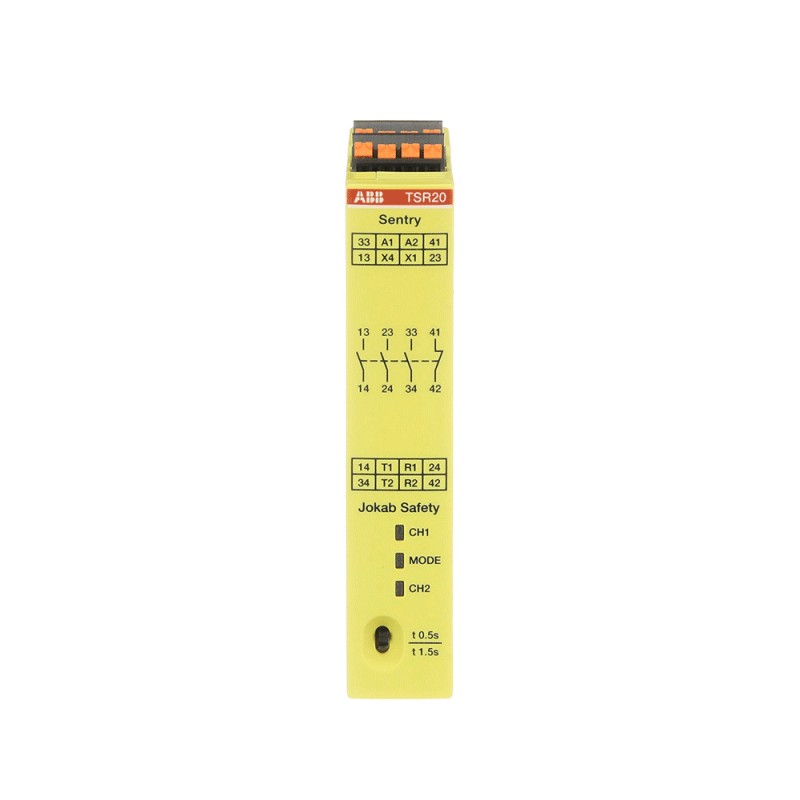

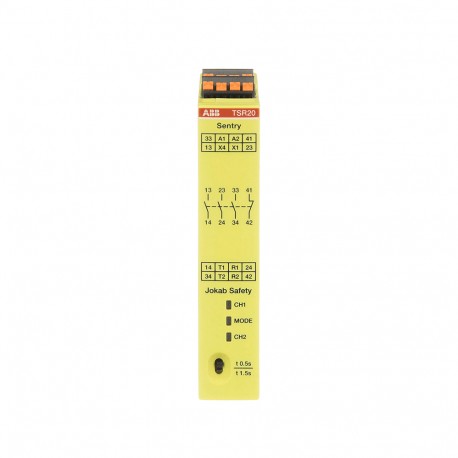

2TLA010061R0001 ABB Relais de sécurité Push-In Sentry TSR20P
Référence: 2TLA010061R0001
Fabricant: ABB
Description:
Relais de sécurité Push-In Sentry TSR20P
Sentry TSR20P Safety relay
Catégories:
- Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque
- ABB > Relais de sécurité
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Commande | |
|---|---|
| EAN | 7350024486322 |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 2TLC010037L0201 |
| Instructions et manuels | 2TLC010070M0201 |
| Dessin dimensionnel CAO | 2CDC001079B0201 |
| Diagramme des dimensions | 2TLC010001U0201 |
| Schéma de câblage | 2TLC010014T0001 |
| Données EPLAN | 9AAC188683_EPLAN |
| Vidéo marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensions | |
| Largeur nette du produit | 22.5 mm |
| Hauteur nette du produit | 120 mm |
| Profondeur/longueur nette du produit | 120 mm |
| Poids net du produit | 0.207 kg |
| Technique | |
| Fonction | Safety relay for monitoring of safety devices |
| Sous-fonction | Start/test input, Auto reset only, Time delay selectable by switch |
| Type de relais temporisé | OFF-Delay |
| Plage de temps | 1.5 seconds |
| 0.5 second | |
| Tension d'alimentation de commande nominale (Us) | 24 V DC |
| Courant de fonctionnement nominal AC-15 (Ie) | 5 A |
| Courant de fonctionnement nominal DC-13 (Ie) | 6 A |
| Degré de protection | IP20 |
| Capacité de connexion | Crimped Pin 1x0.2...2.5 mm² |
| Crimped Pin 2x0.25...1.5 mm² | |
| Flexible with Ferrule 1x0.2...2.5 mm² | |
| Flexible with Ferrule 2x0.25...1.5 mm² | |
| Solid 1x0.2...2.5 mm² | |
| Solid 2x0.25...1.5 mm² | |
| Longueur de dénudage des fils | 6.5 mm |
| Montage sur rail DIN | TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715 | |
| Normes | IS0 13849 |
| Technique UL/CSA | |
| Capacité de connexion UL/CSA | Crimped Pin 1x 24-14 AWG |
| Flexible with Ferrule 1x 24-14 AWG | |
| Solid 1x 24-14 AWG | |
| Environnemental | |
| Température de l'air ambiant | Operation -25 ... +65 °C |
| Storage -40 ... +70 °C | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2022-006480 |
| Informations RoHS | 2CMT2022-006499 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | a47f60c6-ec10-49dd-b3eb-51dbd4b43d38 Germany |
| SCIP simplifié | 01949b16-b25a-4b95-8749-f20fccca7bef Italy |
| 05ae80d1-bc6c-42f6-997d-46a2f1068ca7 Sweden | |
| 21e26156-5bbd-463d-ac40-ababcf47a226 Germany | |
| 2f42d9ab-9d5a-4fa9-8626-a2bfb8e4b27f Greece | |
| 2f70ba34-2eb0-4d7f-addc-6c6cd76cdc2d Hungary | |
| 3cc5b7a9-96e4-4025-a2ee-92c39eacb403 Poland | |
| 3f13a409-2e9e-44d8-91db-a5e1923dfc08 France | |
| 53546ccb-d922-4063-848f-63716e6c7259 Sweden | |
| 5adaf038-9683-4386-b11a-40d3509925d1 Czech Republic | |
| 5daf18b5-09e3-4a7d-b862-36b11a49073f Netherlands | |
| 61561eb3-63fd-40aa-923f-2d1c3c9730e2 Belgium | |
| 7013e35f-b501-4cbe-bbdd-0a4cbc4a3273 Norway | |
| 763e510e-27c4-4b72-b868-1926f5a2a6ba Denmark | |
| 777d9b53-3588-42bf-b912-208d88684b0a France | |
| 7d250e75-4225-43a3-9401-eca858cccaf2 Portugal | |
| 7e2f4b6b-29e5-43e0-8324-bad23e445a03 Spain | |
| b419568e-835f-4ba5-a9cb-54cd9df6fcef Bulgaria | |
| cdc6848b-5286-45d0-85d9-4791c8839345 Germany | |
| d1a013bd-0dd3-475e-988c-33e2bb96af5f Finland | |
| d21bcf60-15cf-4e01-b831-615bd1ed9db6 Germany | |
| dfb26b54-9177-41fc-8ce2-9a4b7732134d Croatia | |
| ed18e597-ce8e-4009-a42d-97a0f24dd08e Poland | |
| f125236c-6b2e-4be5-b827-552ddf15f07c Poland | |
| fe12a554-6907-455b-992a-ea4565778d14 Hungary | |
| fe1b68aa-bdcc-4669-827b-064cb3340e29 Germany | |
| fe3e1b08-b0a4-44b8-9942-be99a4f9ed14 Estonia | |
| ff645181-eb8e-478b-bfa6-2aba4294cc94 Belgium | |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006522 |
| Certificats et déclarations | |
| Certificat CQC | CQC2017010303977544 |
| Certificat cUL | 2TLC010006D0201 |
| Déclaration de conformité - CCC | 2020980303000244 |
| Déclaration de conformité - CE | 2TLC010010D0201 |
| Déclaration de conformité - UKCA | 2TLC010190D0201 |
| Certificat TÜV | 2TLC010008D0201 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 125 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 31 mm |
| Hauteur du niveau d’emballage 1 | 129 mm |
| Poids brut du colis niveau 1 | 0.268 kg |
| Code EAN du niveau d’emballage 1 | 7350024486322 |
| Nombre d’unités au niveau d’emballage 2 | 36 pièce |
| Largeur du niveau d’emballage 2 | 280 mm |
| Profondeur/Longueur du niveau d’emballage 2 | 395 mm |
| Hauteur du niveau d’emballage 2 | 210 mm |
| Poids brut du colis de niveau 2 | 9.9 kg |
| Classifications et normes externes | |
| Code de classification des objets | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Numéro E (Finlande) | 2712904 |
| Numéro E (Suède) | 3861417 |
ETIM for 2TLA010061R0001 Relais (EC001449)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiqueAutre
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de position (EF007270)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de circuits d'arrêt d'urgence (EF007268)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de vannes (EF007272)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance d'équipements de protection optoélectroniques (EF007269)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de capteurs tactiles (EF007271)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à la surveillance de commutateurs magnétiques (EF007266)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à la surveillance de commutateurs de proximité (EF007267)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition du raccordement électrique (EF003961)
Valeur de la caractéristiqueFiche
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec pinces amovibles (EF003340)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueÉvaluation des entrées (EF008245)
Valeur de la caractéristiqueÀ un et deux canaux
Nom de la caractéristiqueAvec entrée de démarrage (EF003342)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAvec fonction silence (EF004057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec boucle de retour (EF003343)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueRetardement du déclenchement (EF001129)
Valeur de la caractéristique20 s
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, avec contact (EF003349)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351)
Valeur de la caractéristique0
Nom de la caractéristiqueType de sécurité selon IEC 61496-1 (EF004105)
Valeur de la caractéristique4
Nom de la caractéristiqueCatégorie d'arrêt selon IEC 60204 (EF007498)
Valeur de la caractéristique1
Nom de la caractéristiqueNiveau de performance selon EN ISO 13849-1 (EF007399)
Valeur de la caractéristiqueNiveau e
Nom de la caractéristiqueSIL conformément à IEC 61508 (EF009889)
Valeur de la caractéristique3
Nom de la caractéristiqueAvec homologation BG BIA (EF004145)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec homologation selon UL (EF001783)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique22.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique120 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique120 mm
