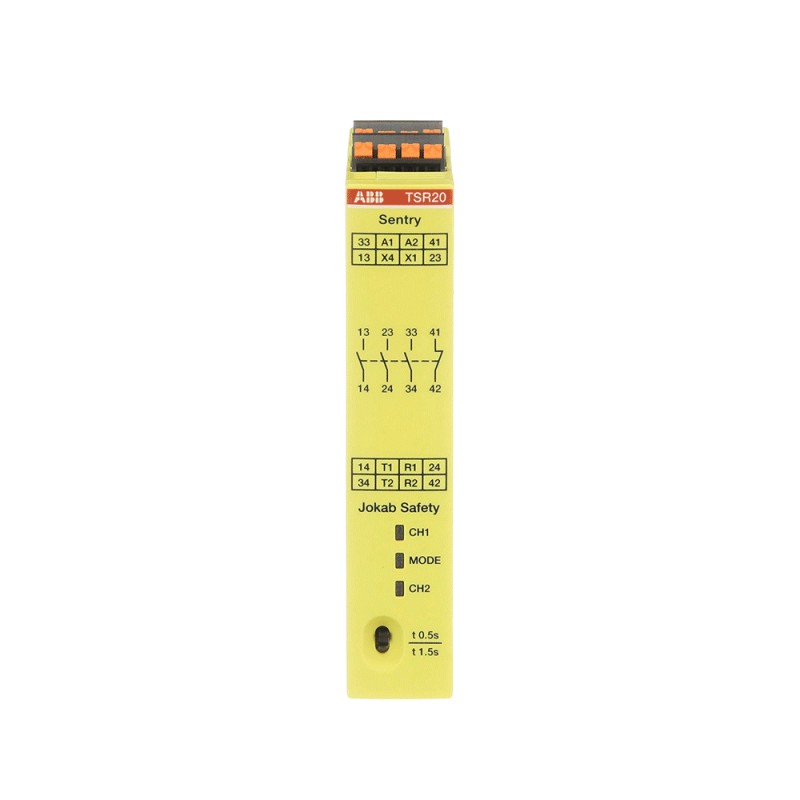

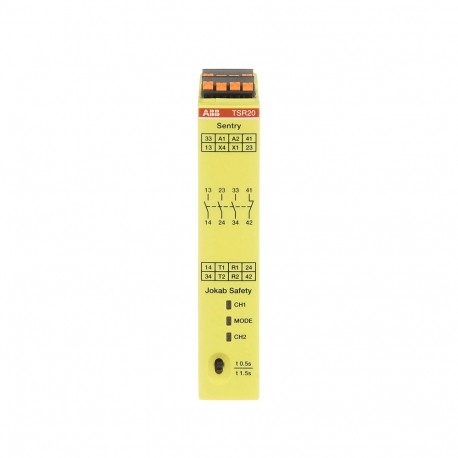

2TLA010061R0001 ABB Sentry TSR20P Relé de seguridad Push-In
2TLA010061R0001
ABB
Sentry TSR20P Relé de seguridad Push-In
Sentry TSR20P Safety relay
Relés > Dispositivo de vigilancia de circuitos de seguridad
Reles de seguridad
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
productos relacionados
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 7350024486322 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2TLC010037L0201 |
| Instrucciones y manuales | 2TLC010070M0201 |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Diagrama de dimensiones | 2TLC010001U0201 |
| Diagrama de cableado | 2TLC010014T0001 |
| Datos de EPLAN | 9AAC188683_EPLAN |
| Vídeo de marketing | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 120 mm |
| Largo del product | 120 mm |
| Peso del product | 0.207 kg |
| Técnica | |
| Función | Safety relay for monitoring of safety devices |
| Subfunción | Start/test input, Auto reset only, Time delay selectable by switch |
| Tipo de relé temporizador | Retardo de apagado |
| Rango de tiempo | 1.5 seconds |
| 0.5 second | |
| Tensión nominal de alimentación de control (Us) | 24 V DC |
| Corriente nominal de funcionamiento AC-15 (Ie) | 5 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | 6 A |
| Grado de protección | IP20 |
| Capacidad de conexión | Pasador engarzado 1x0.2...2.5 mm² |
| Pasador engarzado 2x0.25...1.5 mm² | |
| Flexible con férula 1x0.2...2.5 mm² | |
| Flexible con férula 2x0.25...1.5 mm² | |
| Sólido 1x0.2...2.5 mm² | |
| Sólido 2x0.25...1.5 mm² | |
| Longitud de pelado del cable | 6.5 mm |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | IS0 13849 |
| Técnica UL/CSA | |
| Capacidad de conexión UL/CSA | Pasador engarzado 1x 24-14 AWG |
| Flexible con férula 1x 24-14 AWG | |
| Sólido 1x 24-14 AWG | |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +65 °C |
| Almacenamiento -40 ... +70 °C | |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 2CMT2022-006480 |
| Información sobre RoHS | 2CMT2022-006499 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | a47f60c6-ec10-49dd-b3eb-51dbd4b43d38 Germany |
| SCIP simplificado | 01949b16-b25a-4b95-8749-f20fccca7bef Italy |
| 05ae80d1-bc6c-42f6-997d-46a2f1068ca7 Sweden | |
| 21e26156-5bbd-463d-ac40-ababcf47a226 Germany | |
| 2f42d9ab-9d5a-4fa9-8626-a2bfb8e4b27f Greece | |
| 2f70ba34-2eb0-4d7f-addc-6c6cd76cdc2d Hungary | |
| 3cc5b7a9-96e4-4025-a2ee-92c39eacb403 Poland | |
| 3f13a409-2e9e-44d8-91db-a5e1923dfc08 France | |
| 53546ccb-d922-4063-848f-63716e6c7259 Sweden | |
| 5adaf038-9683-4386-b11a-40d3509925d1 Czech Republic | |
| 5daf18b5-09e3-4a7d-b862-36b11a49073f Netherlands | |
| 61561eb3-63fd-40aa-923f-2d1c3c9730e2 Belgium | |
| 7013e35f-b501-4cbe-bbdd-0a4cbc4a3273 Norway | |
| 763e510e-27c4-4b72-b868-1926f5a2a6ba Denmark | |
| 777d9b53-3588-42bf-b912-208d88684b0a France | |
| 7d250e75-4225-43a3-9401-eca858cccaf2 Portugal | |
| 7e2f4b6b-29e5-43e0-8324-bad23e445a03 Spain | |
| b419568e-835f-4ba5-a9cb-54cd9df6fcef Bulgaria | |
| cdc6848b-5286-45d0-85d9-4791c8839345 Germany | |
| d1a013bd-0dd3-475e-988c-33e2bb96af5f Finland | |
| d21bcf60-15cf-4e01-b831-615bd1ed9db6 Germany | |
| dfb26b54-9177-41fc-8ce2-9a4b7732134d Croatia | |
| ed18e597-ce8e-4009-a42d-97a0f24dd08e Poland | |
| f125236c-6b2e-4be5-b827-552ddf15f07c Poland | |
| fe12a554-6907-455b-992a-ea4565778d14 Hungary | |
| fe1b68aa-bdcc-4669-827b-064cb3340e29 Germany | |
| fe3e1b08-b0a4-44b8-9942-be99a4f9ed14 Estonia | |
| ff645181-eb8e-478b-bfa6-2aba4294cc94 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006522 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2017010303977544 |
| Certificado cUL | 2TLC010006D0201 |
| Declaración de conformidad - CCC | 2020980303000244 |
| Declaración de conformidad - CE | 2TLC010010D0201 |
| Declaración de conformidad - UKCA | 2TLC010190D0201 |
| Certificado TÜV | 2TLC010008D0201 |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 125 mm |
| Embalaje Nivel 1 Largo | 31 mm |
| Embalaje Nivel 1 Alto | 129 mm |
| Embalaje Nivel 1 Peso | 0.268 kg |
| Embalaje Nivel 1 EAN | 7350024486322 |
| Embalaje Nivel 2 Unidades | 36 pieza |
| Embalaje Nivel 2 Ancho | 280 mm |
| Embalaje Nivel 2 Largo | 395 mm |
| Embalaje Nivel 2 Alto | 210 mm |
| Embalaje Nivel 2 Peso | 9.9 kg |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 8 | EC001449 - Device for monitoring of safety-related circuits |
| ETIM 9 | EC001449 - Device for monitoring of safety-related circuits |
| Clase electrónica | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| Número E (Finlandia) | 2712904 |
| Número E (Suecia) | 3861417 |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Otros |
| Apto para la supervisión de interruptores de posición (EF007270) | Sí |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | Sí |
| Apto para la supervisión de válvulas (EF007272) | Sí |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | Sí |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | Sí |
| Apto para la supervisión de interruptores de proximidad (EF007267) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión enchufable |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Evaluación de las entradas (EF008245) | Uno y dos canales |
| Con entrada de inicio (EF003342) | Sí |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 20 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 4 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Tipo de seguridad según IEC 61496-1 (EF004105) | 4 |
| Categoría de parada según IEC 60204 (EF007498) | 1 |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Nivel e |
| SIL según IEC 61508 (EF009889) | 3 |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 120 mm |
| Profundidad (EF000049) | 120 mm |
