Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

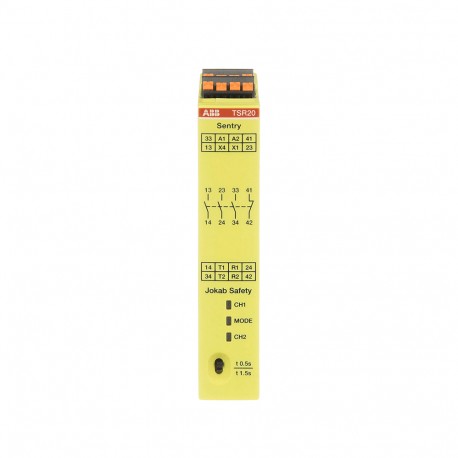

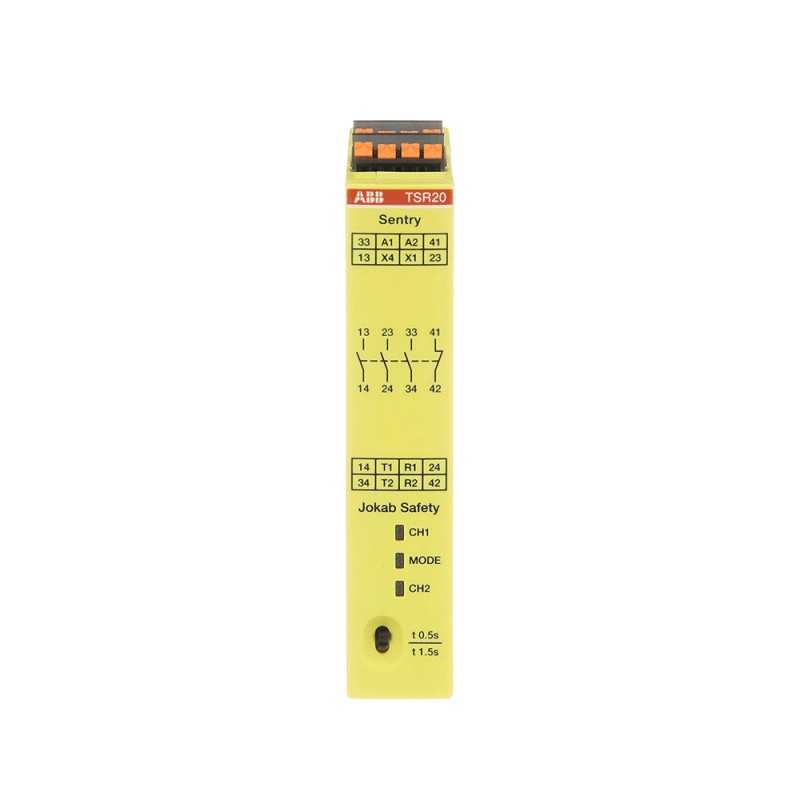

2TLA010061R0001 ABB Sentry TSR20P Push-In Sicherheitsrelais
Artikel-Nr.: 2TLA010061R0001
Hersteller: ABB
Beschreibung:
Sentry TSR20P Push-In Sicherheitsrelais
Sentry TSR20P Sicherheitsrelais
Kategorien:
- Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
- ABB > Sicherheitsrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| EAN | 7350024486322 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2TLC010037L0201 |
| Montage- und Betriebsanleitung | 2TLC010070M0201 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 2TLC010001U0201 |
| Verdrahtungsplan | 2TLC010014T0001 |
| EPLAN Daten | 9AAC188683_EPLAN |
| Marketing-Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 120 mm |
| Tiefe (Netto-Abmessung) | 120 mm |
| Nettogewicht | 0.207 kg |
| Technische Daten | |
| Funktion | Sicherheitsrelais zur Überwachung von Sicherheitseinrichtungen |
| Unterfunktion | Nur Autoreset. Zeitverzögerung über Schalter einstellbar. |
| Zeitrelaistyp | rückfallverzögert |
| Zeitbereich | 1.5 seconds |
| 0.5 second | |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Bemessungsbetriebsstrom AC-15 (Ie) | 5 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | 6 A |
| Schutzart | IP20 |
| Anschlussmöglichkeit | Crimp-Pin 1x0.2...2.5 mm² |
| Crimp-Pin 2x0.25...1.5 mm² | |
| flexibel mit Aderendhülse 1x0.2...2.5 mm² | |
| flexibel mit Aderendhülse 2x0.25...1.5 mm² | |
| starr 1x0.2...2.5 mm² | |
| starr 2x0.25...1.5 mm² | |
| Abisolierlänge | 6.5 mm |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | IS0 13849 |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | Crimp-Pin 1x 24-14 AWG |
| flexibel mit Aderendhülse 1x 24-14 AWG | |
| starr 1x 24-14 AWG | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +65 °C |
| (Lagerung) -40 ... +70 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006480 |
| RoHS Erklärung | 2CMT2022-006499 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | a47f60c6-ec10-49dd-b3eb-51dbd4b43d38 Deutschland (DE) |
| Vereinfachtes SCIP | 01949b16-b25a-4b95-8749-f20fccca7bef Italien (IT) |
| 05ae80d1-bc6c-42f6-997d-46a2f1068ca7 Schweden (SE) | |
| 21e26156-5bbd-463d-ac40-ababcf47a226 Deutschland (DE) | |
| 2f42d9ab-9d5a-4fa9-8626-a2bfb8e4b27f Griechenland (GR) | |
| 2f70ba34-2eb0-4d7f-addc-6c6cd76cdc2d Ungarn (HU) | |
| 3cc5b7a9-96e4-4025-a2ee-92c39eacb403 Polen (PL) | |
| 3f13a409-2e9e-44d8-91db-a5e1923dfc08 Frankreich (FR) | |
| 53546ccb-d922-4063-848f-63716e6c7259 Schweden (SE) | |
| 5adaf038-9683-4386-b11a-40d3509925d1 Tschechische Republik (CZ) | |
| 5daf18b5-09e3-4a7d-b862-36b11a49073f Niederlande (NL) | |
| 61561eb3-63fd-40aa-923f-2d1c3c9730e2 Belgien (BE) | |
| 7013e35f-b501-4cbe-bbdd-0a4cbc4a3273 Norwegen (NO) | |
| 763e510e-27c4-4b72-b868-1926f5a2a6ba Dänemark (DK) | |
| 777d9b53-3588-42bf-b912-208d88684b0a Frankreich (FR) | |
| 7d250e75-4225-43a3-9401-eca858cccaf2 Portugal (PT) | |
| 7e2f4b6b-29e5-43e0-8324-bad23e445a03 Spanien (ES) | |
| b419568e-835f-4ba5-a9cb-54cd9df6fcef Bulgarien (BG) | |
| cdc6848b-5286-45d0-85d9-4791c8839345 Deutschland (DE) | |
| d1a013bd-0dd3-475e-988c-33e2bb96af5f Finnland (FI) | |
| d21bcf60-15cf-4e01-b831-615bd1ed9db6 Deutschland (DE) | |
| dfb26b54-9177-41fc-8ce2-9a4b7732134d Kroatien (CR) | |
| ed18e597-ce8e-4009-a42d-97a0f24dd08e Polen (PL) | |
| f125236c-6b2e-4be5-b827-552ddf15f07c Polen (PL) | |
| fe12a554-6907-455b-992a-ea4565778d14 Ungarn (HU) | |
| fe1b68aa-bdcc-4669-827b-064cb3340e29 Deutschland (DE) | |
| fe3e1b08-b0a4-44b8-9942-be99a4f9ed14 Estland (EE) | |
| ff645181-eb8e-478b-bfa6-2aba4294cc94 Belgien (BE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006522 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2017010303977544 |
| cUL Zertifikat | 2TLC010006D0201 |
| Konformitätserklärung - CCC | 2020980303000244 |
| Konformitätserklärung - CE | 2TLC010010D0201 |
| Konformitätserklärung - UKCA | 2TLC010190D0201 |
| TÜV Zertifikat | 2TLC010008D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 125 mm |
| Länge Verpackungseinheit 1 | 31 mm |
| Höhe Verpackungseinheit 1 | 129 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.268 kg |
| EAN Verpackungseinheit 1 | 7350024486322 |
| Menge Verpackungseinheit 2 | 36 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 9.9 kg |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| ETIM 8 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| ETIM 9 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Nummer (Finnland) | 2712904 |
| E-Nummer (Schweden) | 3861417 |
ETIM for 2TLA010061R0001 Relais (EC001449)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung (EF000010)
Merkmalswertsonstige
MerkmalsnameGeeignet zur Überwachung von Positionsschaltern (EF007270)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von NOT-AUS-Kreisen (EF007268)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Ventilen (EF007272)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von taktilen Sensoren (EF007271)
MerkmalswertNein
MerkmalsnameGeeignet zur Überwachung von Magnetschaltern (EF007266)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Näherungsschaltern (EF007267)
MerkmalswertJa
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertJa
MerkmalsnameAuswertung der Eingänge (EF008245)
Merkmalswertein- und zweikanalig
MerkmalsnameMit Starteingang (EF003342)
MerkmalswertJa
MerkmalsnameMit Mutingfunktion (EF004057)
MerkmalswertNein
MerkmalsnameMit Rückführkreis (EF003343)
MerkmalswertJa
MerkmalsnameRückfallverzögerung (EF001129)
Merkmalswert20 s
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345)
Merkmalswert4
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351)
Merkmalswert0
MerkmalsnameSicherheitstyp nach IEC 61496-1 (EF004105)
Merkmalswert4
MerkmalsnameStoppkategorie nach IEC 60204 (EF007498)
Merkmalswert1
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel e
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswert3
MerkmalsnameMit Zulassung für BG BIA (EF004145)
MerkmalswertNein
MerkmalsnameMit Zulassung nach UL (EF001783)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert120 mm
