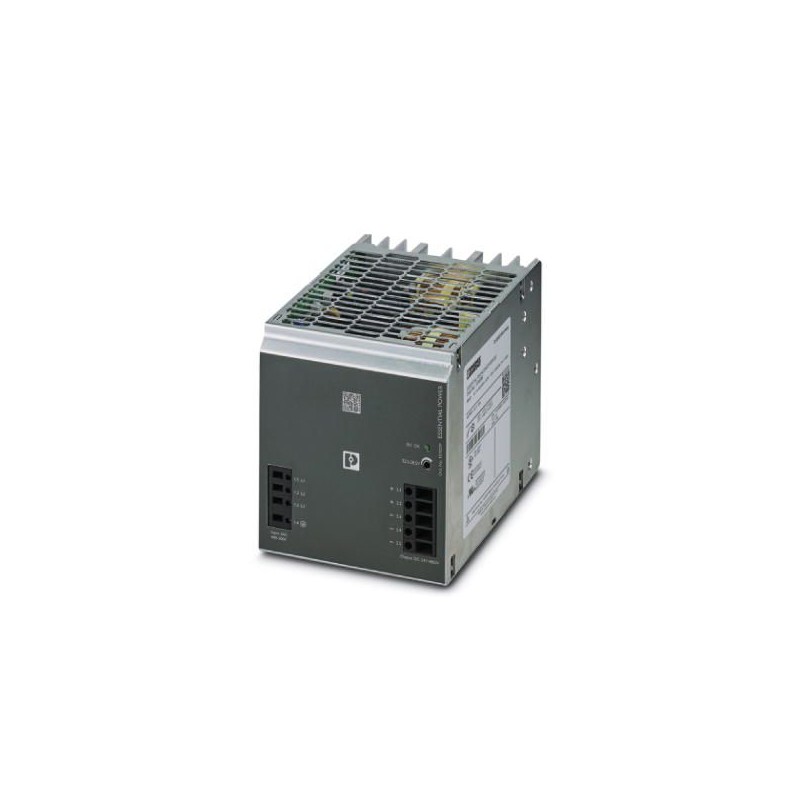

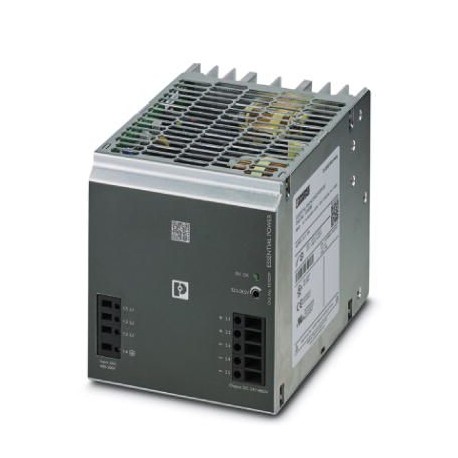

ESSENTIAL-PS/3AC/24DC/480W/EE 1018299 PHOENIX CONTACT Unità di alimentazione
ESSENTIAL-PS/3AC/24DC/480W/EE
1018299
PHOENIX_CONTACT
Unità di alimentazione
Alimentatore switching primario ESSENTIAL edition per montaggio su guida, ingresso: trifase, uscita: 24 V DC/480 W
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione diciotto mila due cento novanta nove |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626502465 |
| Peso per Pezzo (escluso imballaggio) | 0.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quaranta quattro mila trenta |
| Paese di origine | CN (Cina) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 55 °C Derating: 2.5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (a 25 °C, senza condensa) |
| Classe climatica | 3K3 (acc. EN 60721) |
| Grado di inquinamento | Due |
I dati di Input
| Nominale intervallo di tensione in ingresso | 3x 400 V AC ... 500 V AC |
|---|---|
| Gamma di tensione in ingresso | 3x 320 V AC ... 575 V AC (Derating < 360 V AC: 1,5 %/V) |
| 2x 360 V AC ... 575 V AC (per 2-fase di esercizio) | |
| AC gamma di frequenza | 45 Hz ... 65 Hz |
| Corrente di scarica a PE | < 3,5 mA |
| Consumo di corrente | 3x 1.1 A (400 V AC) |
| 3x 0,8 (480 V AC) | |
| Di spunto corrente di picco | < 15 |
| Rete di buffering | > 17 ms (3x 400 V AC) |
| La scelta di opportuni interruttori | 6 ... 16 A |
| Fattore di potenza (cos phi) | 0.67 |
| Tipo di protezione | Transitori di sovratensione per la protezione |
| Protezione circuito/componente | Varistore |
Dati di Output
| Tensione di uscita nominale | 24 V DC ±1 % |
|---|---|
| Gamma di impostazione della tensione di uscita (USet) | 22.5 V DC ... 29.5 V DC (> 24 V DC, costante capacità limitata) |
| Corrente in uscita nominale (miN) | 20 (UFUORI= DC 24 V) |
| Declassamento | 55 °C ... 70 °C (DA 2,5%/K) |
| Collegamento in parallelo | Sì, per la ridondanza e con una maggiore capacità |
| Collegamento in serie | sì |
| Resistenza al Feedback | 35 V DC |
| Protezione contro i picchi di tensione in uscita | < 35 V DC |
| Max. carico capacitivo | Illimitato |
| Attivo limitazione di corrente | Ca. 25 A |
| Deviazione di regolazione | < 1 % (variazione di carico statico 10 % ... 90 %) |
| < 2 % (variazione di carico, dinamica 10 % ... 90 %) | |
| < 0.1 % (variazione di tensione in ingresso ±10 %) | |
| Ondulazione residua | < 10 mVPP |
| Potenza di uscita | 480 W |
| Tempo di risposta tipico | < 1 s |
| Il picco di tensioni di commutazione nominale di carico | < 30 mVPP |
| Massima dissipazione di potenza nel no-condizione di carico | < 6 W |
| La perdita di potenza nominale di carico max. | < 48 W |
Generale
| Peso netto | 2 kg |
|---|---|
| Tensione di esercizio display | LED verde |
| Efficienza | 91 % (a 400 V AC e valori nominali) |
| Tensione di isolamento ingresso/uscita | 3 kV AC (tipo di test) |
| 1,5 kV AC (test di routine) | |
| Tensione di isolamento uscita / PE | 500 V DC |
| Classe di protezione | Io (con collegamento PE) |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 700000 h |
| Posizione di montaggio | guida DIN orizzontale NS 35, EN 60715 |
| Istruzioni di montaggio | regolabile: orizzontale 0 mm, verticale 50 mm |
I dati di connessione, ingresso
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| Lunghezza di spelatura | 9 mm |
| La filettatura della vite | M2,5 |
Connessione dati, uscita
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,5 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore flessibile min. | 0,5 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Sezione conduttore AWG min. | Dodici |
| Sezione conduttore AWG max. | Dieci |
| Lunghezza di spelatura | 14 mm |
| La filettatura della vite | M3 |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Immunità al rumore | EN 61000-6-2:2005 |
| Norme/regolamenti | EN 61000-4-2 |
| Scarica a contatto | 4 kV (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-3 |
| Gamma di frequenza | 80 MHz A 1 GHz ... |
| Prova di forza del campo | 10 V/m |
| Gamma di frequenza | 1.4 GHz 2 GHz ... |
| Prova di forza del campo | 3 V/m |
| Norme/regolamenti | EN 61000-4-4 |
| Commenti | Criterio B |
| Norme/regolamenti | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gamma di frequenza | 0.15 MHz 80 MHz ... |
| Tensione | 10 V (Livello Di Prova 3) |
| Norme/regolamenti | EN 61000-4-11 |
| Direttiva Bassa Tensione | La conformità con la direttiva LV 2006/95/CE |
| Standard di sicurezza Elettrica | EN 60950-1 |
| Standard – bassissima tensione di Sicurezza | EN 60950-1 (SELV) |
| Approvazioni UL | UL/C-UL listed UL 508 |
| Shock | 18 ms, 30g, in ogni spazio di direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | < 15 Hz, ampiezza ±2,5 mm (secondo IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2.3 g, 90 min. | |
| Approvazione - requisito per l'industria dei semiconduttori, con riguardo alla rete di buchi di tensione | SEMI F47 - 0706 (200 V CA) |
Classificazioni
eCl@ss 6.0Venti sette millioni quaranta nove milaeCl@ss 7.0Venti sette millioni quaranta nove mila dueeCl@ss 9.0Venti sette millioni quaranta mila sette cento uno
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 22.5 V |
| max. corrente d'uscita 1 (EF008284) | 20 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 20 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 320 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 400 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 666.33 VA |
| potenza erogata (EF003034) | 480 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 115 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 152.5 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
