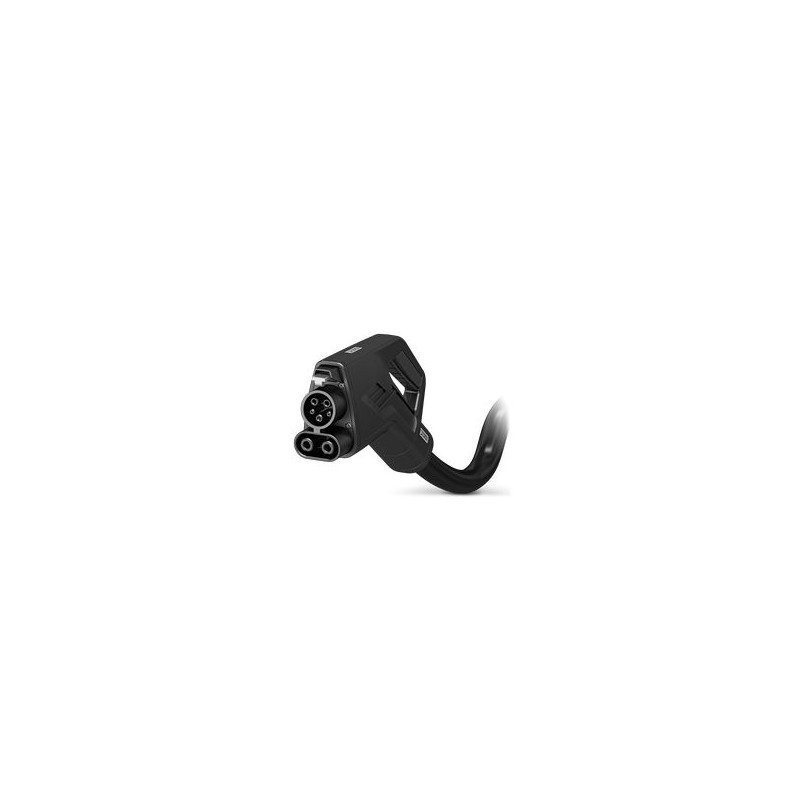

EV-T1G2CC-DC200A-8,0M1ASBK11 1483491 PHOENIX CONTACT CHARX Connect standard, CCS tipo 1, cavo di ricarica DC..
EV-T1G2CC-DC200A-8,0M1ASBK11
1483491
PHOENIX_CONTACT
CHARX Connect standard, CCS tipo 1, cavo di ricarica DC, fino a 500 A in modalità Boost, 200 A permanente, 1000 V DC, con connettore di ricarica per veicoli e estremità cavo aperta, cavo: 8 m, nero, dritto, con portaconnettori di ricarica, con sensori di temperatura analogici, logo PHOENIX CONTACT, SAE J1772, IEC 62196-3, per la ricarica a corrente continua (DC) dei veicoli elettrici (EV)
Cavo di ricarica
CHARX connect standard, Cavo di ricarica in DC, con connettore di ricarica lato veicolo ed estremità aperta, per la ricarica con corrente continua (DC) di veicoli elettrici (EV), con supporto del connettore di ricarica, con sensori di temperatura analogici, CCS tipo 1, SAE J1772, IEC 62196-3, 200 A / 1000 V (DC), Logo PHOENIX CONTACT, cavi: 8 m, nero, diritto
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di ricarica in DC |
| Famiglia di prodotti | CHARX connect standard |
| Applicazione | per la ricarica con corrente continua (DC) di veicoli elettrici (EV) |
| per l'installazione su stazioni di ricarica per la mobilità elettrica (EVSE) | |
| Esecuzione | Cavo di ricarica in DC |
| con connettore di ricarica lato veicolo ed estremità aperta | |
| Dotazione | con supporto del connettore di ricarica |
| con sensori di temperatura analogici | |
| Tecnologia | Combined Charging System |
| Logo aggiunto | Logo PHOENIX CONTACT |
| Etichetta | 8,9 mm x 28,9 mm (logo cliente su richiesta) |
| Standard di ricarica | CCS tipo 1 |
| Modalità di carica | Mode 4 |
| DC livello 2 |
| Tipo di trasmissione del segnale | Modulazione di durata di impulsi con comunicazione Powerline modulata, conforme a ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica | 480 Ω (Leva azionata) |
| 150 Ω (Leva non azionata) | |
| Controllo temperatura | 2x Pt 1000 |
| Tipo di corrente di carica | DC |
| Potenza di ricarica | 200 kW |
| Corrente di ricarica | 200 A |
| Tipo di corrente di carica | Boost Mode DC |
| Potenza di ricarica | fino a 500 kW (Boost Mode, a seconda delle condizioni ambientali. Per i dettagli vedere le istruzioni di installazione nella sezione download di questo articolo.) |
| Corrente di ricarica | fino a 500 A (Boost Mode, a seconda delle condizioni ambientali. Per i dettagli vedere le istruzioni di installazione nella sezione download di questo articolo.) |
| Contatto di potenza | |
| Numero | 3 (PE, DC+, DC-) |
| Tensione nominale | 1000 V DC |
| Corrente nominale | 200 A (fino a 40 °C) |
| Contatto di segnalazione | |
| Numero | 2 (CP, CS) |
| Tensione nominale | 30 V AC |
| Corrente nominale | 2 A |
| Sensori di temperatura (Pt 1000) | |
| Tipo sensore | Pt 1000 |
| Norme/Disposizioni | DIN EN 60751 |
| Punto di applicazione | Sensore sui contatti DC |
| Temperatura di disinserzione | 90 °C ±1 K (corrisponde a un valore Pt 1000 di 1346,5 Ω) |
| Stabilità a lungo termine | 0,06 % (dopo 1000 h a 130 °C) |
| Corrente di misura consigliata | 1 mA (1 V a 0 °C) |
| Coefficiente | 3850 ppm/K |
| Temperatura ambiente | -50 °C ... 130 °C (Funzionamento) |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Connettore di ricarica lato veicolo | |
| Larghezza | 69,6 mm |
| Altezza | 192,6 mm |
| Profondità | 284,6 mm |
| Colore (Custodia) | nero (9005) |
| Colore (Maniglie) | nero (9005) |
| Colore (Inserto frontale) | nero (9005) |
| Colore (Cappuccio di protezione) | nero (9005) |
| Colore (Cavo) | nero (9005) |
| Materiale (Connettore di ricarica lato veicolo) | Plastica |
| Materiale (Guaina esterna cavo) | TPE |
| Materiale (Superficie contatti) | Argento |
| Classe di combustibilità a norma UL 94 | V0 (Piano d'inserimento) |
| Lunghezza cavo | 8 m |
| Norme/disposizioni relative ai cavi | UL 62 |
| FFSO7.E343212 | |
| Peso della linea | max. 1900 kg/km |
| Tipo di cavo | diritto |
| Struttura dei cavi | 2 x 1 AWG + 1 x 3 AWG + 3 x 2 x 18 AWG |
| Diametro esterno conduttore | 35,3 mm ±0,5 mm |
| Guaina esterna, materiale | TPE |
| Lunghezza di spelatura della guaina isolante | 180 mm ±10 mm |
| Resistenza linea | ≤ 0,00044 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Raggio di piegatura | min. 529,5 mm (15x diametro) |
| Dati meccanici | |
| Cicli di manovra | > 10000 |
| Forza di inserzione | < 75 N |
| Forza di trazione | < 75 N |
| Condizioni ambientali | |
| Grado di protezione (Connettore di ricarica lato veicolo) | IP54 / Type 3R (È possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti.) |
| Temperatura ambiente (esercizio) | -30 °C ... 40 °C |
| max. 55 °C (Riduzione della corrente necessaria, osservare il valore limite della temperatura di contatto DC di 90 °C) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | 5000 m (sopra il livello del mare) |
| Norme | |
| Norme/Disposizioni | SAE J1772 |
| IEC 62196-3 | |
| Caratteristica | Valore |
|---|---|
| tipo di corrente (EF000143) | DC |
| numero dei conduttori di comunicazione (EF009317) | 2 |
| tipo di estremità lato veicolo (EF009318) | tipo 1 CCS |
| tipo di estremità lato infrastruttura (EF009319) | estremità libera |
| con Incable Control Box (ICCB) (scatola di controllo in-cavo) (EF009320) | No |
| modalità di carica (EF009321) | modalità 4 |
| corrente nominale (EF000001) | 200 A |
| tensione nominale (EF000002) | 1000 V |
| con sensore di temperatura (EF006034) | Sì |
| lunghezza del cavo (EF000536) | 8 m |
| tipo di cavo (EF000081) | diritto |
| materiale di contatto (EF004019) | altro |
| trattamento superficiale (EF002558) | altro |
