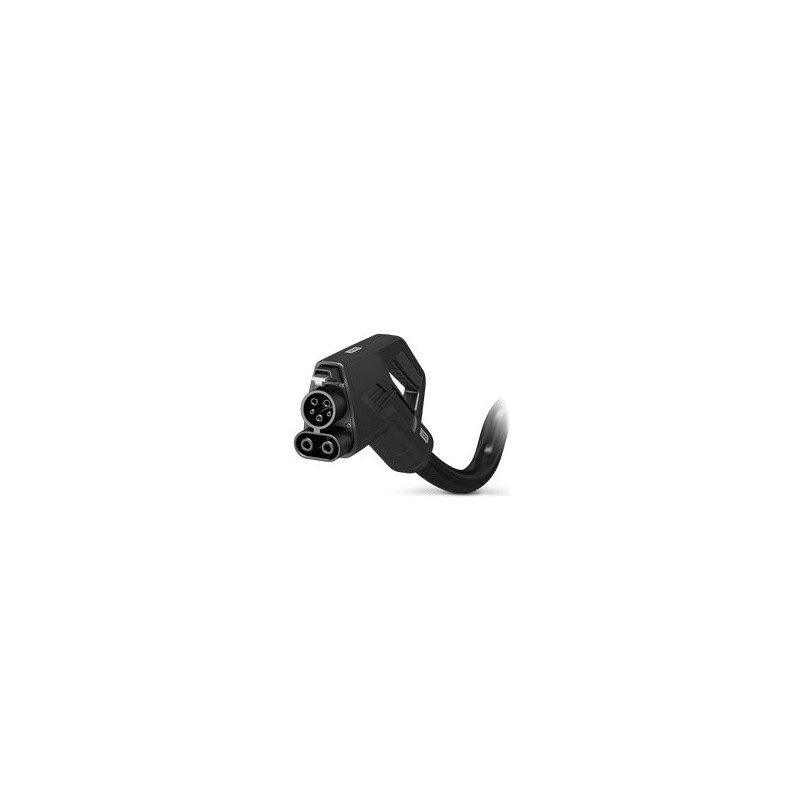

EV-T1G2CC-DC200A-8,0M1ASBK11 1483491 PHOENIX CONTACT CHARX connect standard, CCS tipo 1, Cable de carga DC, ..
EV-T1G2CC-DC200A-8,0M1ASBK11
1483491
PHOENIX_CONTACT
CHARX connect standard, CCS tipo 1, Cable de carga DC, hasta 500 A en Boost mode, 200 A permanente, 1000 V DC, con conector de carga para vehículos y extremo del cable abierto, cable: 8 m, negro, recto, con soporte para conector de carga, con sensores de temperatura analógicos, Logotipo de PHOENIX CONTACT, SAE J1772, IEC 62196-3, para la carga con corriente continua (DC) de vehículos eléctricos (EV)
CHARX connect standard, Cable de carga DC, con conector de carga para vehículos y extremo del cable abierto, para la carga con corriente continua (DC) de vehículos eléctricos (EV), Con soporte para conector de carga, con sensores de temperatura analógicos, CCS tipo 1, SAE J1772, IEC 62196-3, 200 A / 1000 V (DC), Logotipo de PHOENIX CONTACT, cable: 8 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cables de carga DC |
| Familia de productos | CHARX connect standard |
| Aplicación | para la carga con corriente continua (DC) de vehículos eléctricos (EV) |
| para la instalación en postes de carga para la electromovilidad (EVSE) | |
| Ejecución | Cable de carga DC |
| con conector de carga para vehículos y extremo del cable abierto | |
| Componentes | Con soporte para conector de carga |
| con sensores de temperatura analógicos | |
| Tecnología | Combined Charging System |
| Logotipo colocado | Logotipo de PHOENIX CONTACT |
| Etiqueta | 8,9 mm x 28,9 mm (logotipo del cliente bajo demanda) |
| Estándar de carga | CCS tipo 1 |
| Modo de carga | Modo 4 |
| Nivel DC 2 |
| Tipo de transmisión de señales | Modulación de amplitud de pulsos con comunicación Powerline modulada según ISO/IEC 15118 / DIN SPEC 70121 |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación | 480 Ω (Palanca accionada) |
| 150 Ω (Palanca no accionada) | |
| Monitor de la temperatura | 2x Pt 1000 |
| Tipo de corriente de carga | DC |
| Potencia de carga | 200 kW |
| Corriente de carga | 200 A |
| Tipo de corriente de carga | Modo Boost DC |
| Potencia de carga | hasta 500 kW (Modo Boost, dependiendo de las condiciones ambientales. Para más información, consulte la hoja informativa en el área de descargas de este artículo.) |
| Corriente de carga | hasta 500 A (Modo Boost, dependiendo de las condiciones ambientales. Para más información, consulte la hoja informativa en el área de descargas de este artículo.) |
| Contacto de potencia | |
| Número | 3 (PE, DC+, DC-) |
| Tensión nominal | 1000 V DC |
| Corriente asignada | 200 A (hasta 40 °C) |
| Contacto de aviso | |
| Número | 2 (CP, CS) |
| Tensión nominal | 30 V AC |
| Corriente asignada | 2 A |
| Sensores de temperatura (Pt 1000) | |
| Tipo de sensor | Pt 1000 |
| Normas/especificaciones | DIN EN 60751 |
| Punto de fijación | Sensor en los contactos DC |
| Temperatura de desconexión | 90 °C ±1 K (corresponde a un valor Pt 1000 de 1346,5 Ω) |
| Estabilidad a largo plazo | 0,06 % (tras 1000 horas a 130 °C) |
| Corriente de medición recomendada | 1 mA (1 V a 0 °C) |
| Coeficiente | 3850 ppm/K |
| Temperatura ambiente | -50 °C ... 130 °C (Funcionamiento) |
| Sección de conductor AWG | (Convertido según IEC) |
| Conector de carga para vehículos | |
| Anchura | 69,6 mm |
| Altura | 192,6 mm |
| Profundidad | 284,6 mm |
| Color (Carcasa) | negro (9005) |
| Color (Zona de agarre) | negro (9005) |
| Color (Cara enchufable) | negro (9005) |
| Color (Capuchón) | negro (9005) |
| Color (Cables) | negro (9005) |
| Material (Conector de carga para vehículos) | Plástico |
| Material (Cubierta exterior de cable) | TPE |
| Material (Superficie contactos) | Plata |
| Clase de inflamabilidad según UL 94 | V0 (Cara de enchufe) |
| Longitud del cable | 8 m |
| Normas/especificaciones sobre cables | UL 62 |
| FFSO7.E343212 | |
| Peso del cable | máx. 1900 kg/km |
| Tipo de cable | recto |
| Estructura de cable | 2 x 1 AWG + 1 x 3 AWG + 3 x 2 x 18 AWG |
| Diámetro exterior del cable | 35,3 mm ±0,5 mm |
| Envoltura exterior, material | TPE |
| Longitud a desaislar de la envoltura | 180 mm ±10 mm |
| Resistencia de la línea | ≤ 0,00044 Ω/m (con respecto a un cable de potencia, a una temperatura ambiente de 20 °C) |
| Radio de flexión | min. 529,5 mm (15x diámetro) |
| Datos mecánicos | |
| Ciclos de enchufe | > 10000 |
| Fuerza de inserción | < 75 N |
| Fuerza de separación | < 75 N |
| Condiciones ambientales | |
| Índice de protección (Conector de carga para vehículos) | IP54 / Type 3R (El índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes.) |
| Temperatura ambiente (servicio) | -30 °C ... 40 °C |
| máx. 55 °C (Se precisa reducción de corriente; tenga en cuenta el valor límite de la temperatura de contacto DC de 90 °C) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | 5000 m (sobre el nivel del mar) |
| Normas | |
| Normas/especificaciones | SAE J1772 |
| IEC 62196-3 | |
| Característica | Valor |
|---|---|
| Tipo de corriente (EF000143) | CC |
| Número de conductores de comunicación (EF009317) | 2 |
| Ejecución lado del vehículo (EF009318) | Tipo 1 CCS |
| Ejecución lado red eléctrica (EF009319) | Extremo libre |
| Con Incable Control Box (ICCB) (EF009320) | No |
| Modo de carga (EF009321) | Modo 4 |
| Intensidad nominal (EF000001) | 200 A |
| Voltaje nominal (EF000002) | 1000 V |
| Con sensor de temperatura (EF006034) | Sí |
| Longitud de cable (EF000536) | 8 m |
| Tipo de cable (EF000081) | Recto |
| Material de los contactos (EF004019) | Otros |
| Tratamiento superficial de los contactos (EF002558) | Otros |
