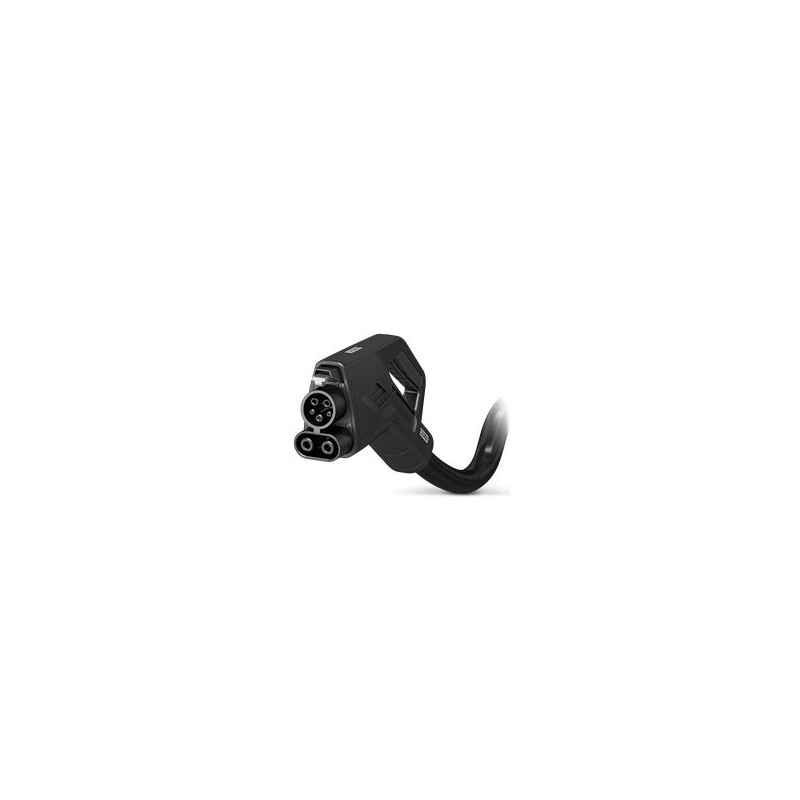

EV-T1G2CC-DC200A-8,0M1ASBK11 1483491 PHOENIX CONTACT CHARX Connect стандарт, CCS тип 1, кабель постоянного т..
EV-T1G2CC-DC200A-8,0M1ASBK11
1483491
PHOENIX_CONTACT
CHARX Connect стандарт, CCS тип 1, кабель постоянного тока, до 500 А в режиме Boost, 200 А постоянного напряжения, 1000 В постоянного тока, с разъёмом для зарядки автомобиля и открытым концом кабеля, кабель: 8 м, чёрный, прямой, с держателем зарядного разъёма, аналоговыми датчиками температуры, логотипом PHOENIX CONTACT, SAE J1772, IEC 62196-3, для постоянной зарядки электромобилей (EV)
Кабель для зарядки
CHARX connect standard, зарядный кабель постоянного тока, с разъемом для зарядки автомобиля и открытым концом кабеля, для зарядки электромобилей (EV) постоянным током (DC), с держателем зарядного разъема, с аналоговыми датчиками температуры, CCS тип 1, SAE J1772, IEC 62196-3, 200 A / 1000 V (DC), PHOENIX CONTACT логотип, кабель: 8 м, черный, прямой
Разъемы силовые > Зарядный кабель для электротранспорта
E-Mobility
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲| Тип продукта | Зарядный кабель постоянного тока |
| Семейство продуктов | Стандарт CHARX connect |
| приложение | для зарядки электромобилей (EV) постоянным током (DC) |
| для установки на зарядных станциях для электромобилей (EVSE) | |
| тип | Зарядный кабель постоянного тока |
| с разъемом для зарядки автомобиля и открытым концом кабеля | |
| проектировать | с держателем разъема для зарядки |
| с аналоговыми датчиками температуры | |
| Технологии | Комбинированная система зарядки |
| Прикрепленный логотип | PHOENIX CONTACT логотип |
| Ярлык | 8,9 мм x 28,9 мм (логотип заказчика по запросу) |
| Стандарт зарядки | CCS тип 1 |
| Режим зарядки | Режим 4 |
| Постоянный ток уровня 2 |
| Тип передачи сигнала | Широтно-импульсная модуляция с модулированной связью Powerline в соответствии с ISO/IEC 15118 / DIN SPEC 70121 |
| Примечание о способе подключения | Обжимное соединение, не может быть отсоединено |
| Кодирование | 480 Ω (с рычажным приводом) |
| 150 Ω (рычаг не приводится) | |
| Контроль температуры | 2x Pt 1000 |
| Тип зарядного тока | постоянный ток |
| Мощность зарядки | 200 кВт |
| Зарядный ток | 200 А |
| Тип зарядного тока | Режим усиления постоянного тока |
| Мощность зарядки | до 500 кВт (режим Boost, в зависимости от условий окружающей среды). Подробные сведения см. в упаковочном листе в разделе загрузок для этого элемента.) |
| Зарядный ток | до 500 А (режим усиления, в зависимости от условий окружающей среды). Подробные сведения см. в упаковочном листе в разделе загрузок для этого элемента.) |
| Силовой контакт | |
| число | 3 (PE, DC+, DC-) |
| номинальное напряжение | 1000 В постоянного тока |
| номинальный ток | 200 А (до 40 °C) |
| Сигнальный контакт | |
| число | 2 (КП, КС) |
| номинальное напряжение | 30 В переменного тока |
| номинальный ток | 2 A |
| Датчики температуры (Pt 1000) | |
| Тип датчика | Pt 1000 |
| Стандарты/нормативные акты | DIN EN 60751 |
| Точка крепления | Датчик для контактов постоянного тока |
| Температура выключения | 90 °C ±1 K (эквивалентно значению Pt 1000 1346,5 Ω) |
| Долгосрочная стабильность | 0,06 % (после 1000 часов при 130 °C) |
| Рекомендуемый измеряемый ток | 1 мА (1 В при 0°C) |
| Коэффициент | 3850 ppm/K |
| температура окружающей среды | -50 °С ... 130 °C (в рабочем режиме) |
| Поперечное сечение AWG | (переведено в соответствии с МЭК) |
| Разъем для зарядки автомобиля | |
| Ширина | 69,6 мм |
| высота | 192,6 мм |
| глубина | 284,6 мм |
| Цвет (корпус) | черный (9005) |
| Цвет (область маркера) | черный (9005) |
| Цвет (сопрягаемая морда) | черный (9005) |
| Цвет (Защитный колпачок) | черный (9005) |
| Цвет (кабель) | черный (9005) |
| Материал (разъем для зарядки автомобиля) | пластмасса |
| Материал (внешняя оболочка кабеля) | ТПЭ |
| Материал (контактная поверхность) | Серебро |
| Класс горючести согласно UL 94 | V0 (Сопрягаемое лицо) |
| Длина кабеля | 8 м |
| Стандарты/правила электропроводки | УЛ 62 |
| ФФСО7. E343212 | |
| Вес кабеля | макс. 1900 кг/км |
| Тип кабеля | прямой |
| Структура кабеля | 2 x 1 AWG + 1 x 3 AWG + 3 x 2 x 18 AWG |
| Наружный диаметр кабеля | 35,3 мм ±0,5 мм |
| Наружная оболочка, материал | ТПЭ |
| Длина зачистки ножен | 180 мм ±10 мм |
| Сопротивление кабеля | ≤ 0,00044 Ω/м (на основе силового сердечника, при температуре окружающей среды 20°C) |
| Радиус изгиба | мин. 529,5 мм (диаметр 15x) |
| Механические данные | |
| Циклы ввода/вывода | > 10000 |
| Усилие вставки | < 75 Н |
| Усилие отвода | < 75 Н |
| Окружающие условия | |
| Степень защиты (разъем для зарядки автомобиля) | IP54 / Тип 3R (Степень защиты обеспечивается только в готовом и подключенном состоянии, если оба вставных компонента являются оригинальными продуктами Phoenix Contact или соответствующими стандартам.) |
| Температура окружающей среды (эксплуатация) | -30 °С ... 40 °С |
| макс. 55 °C (требуется снижение тока, соблюдайте предельное значение температуры контакта постоянного тока 90 °C) | |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 80 °С |
| высота | 5000 м (над уровнем моря) |
| Стандарты | |
| Стандарты/нормативные акты | SAE J1772 |
| МЭК 62196-3 | |
| Характеристика | Значение |
|---|---|
| Type of current (EF000143) | DC |
| Number of communication conductors (EF009317) | 2 |
| Type vehicle side (EF009318) | Type 1 CCS |
| Type infrastructure side (EF009319) | Free conductor end |
| With Incable Control Box (ICCB) (EF009320) | No |
| Charging mode (EF009321) | Mode 4 |
| Nominal current (EF000001) | 200 A |
| Nominal voltage (EF000002) | 1000 V |
| With temperature sensor (EF006034) | Yes |
| Cable length (EF000536) | 8 m |
| Cable type (EF000081) | Straight |
| Contact material (EF004019) | Other |
| Surface treatment contacts (EF002558) | Other |
