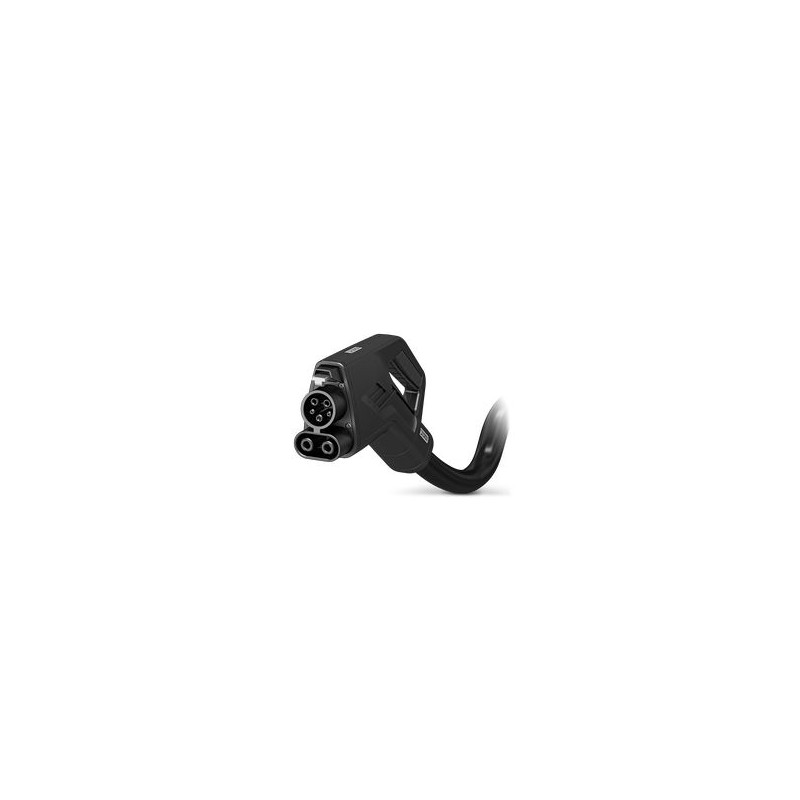

EV-T1G2CC-DC200A-8,0M1ASBK11 1483491 PHOENIX CONTACT Ladekabel
EV-T1G2CC-DC200A-8,0M1ASBK11
1483491
PHOENIX_CONTACT
Ladekabel
CHARX connect standard, DC-Ladeleitung, mit Fahrzeug-Ladestecker und offenem Leitungsende, zum Laden mit Gleichstrom (DC) von Elektrofahrzeugen (EV), mit Ladesteckerhalterung, mit analoger Temperatursensorik, CCS Typ 1, SAE J1772, IEC 62196-3, 200 A / 1000 V (DC), PHOENIX CONTACT-Logo, Kabel: 8 m, schwarz, gerade
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Artikeleigenschaften
| Produkttyp | DC-Ladekabel |
| Produktfamilie | CHARX connect standard |
| Anwendung | zum Laden mit Gleichstrom (DC) von Elektrofahrzeugen (EV) |
| zur Installation an Ladestationen für die Elektromobilität (EVSE) | |
| Ausführung | DC-Ladeleitung |
| mit Fahrzeug-Ladestecker und offenem Leitungsende | |
| Ausstattung | mit Ladesteckerhalterung |
| mit analoger Temperatursensorik | |
| Technologie | Combined Charging System |
| Aufgebrachtes Logo | PHOENIX CONTACT-Logo |
| Etikett | 8,9 mm x 28,9 mm (Kunden-Logo auf Anfrage) |
| Ladestandard | CCS Typ 1 |
| Lademodus | Mode 4 |
| DC Level 2 |
Elektrische Eigenschaften
| Art der Signalübertragung | Pulsweitenmodulation mit aufmodulierter Powerline-Kommunikation gemäß ISO/IEC 15118 / DIN SPEC 70121 |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Kodierung | 480 Ω (Hebel betätigt) |
| 150 Ω (Hebel nicht betätigt) | |
| Temperaturüberwachung | 2x Pt 1000 |
| Art des Ladestroms | DC |
| Ladeleistung | 200 kW |
| Ladestrom | 200 A |
| Art des Ladestroms | DC Boost Mode |
| Ladeleistung | bis zu 500 kW (Boost Mode, abhängig von Umgebungsbedingungen. Für Details siehe Packungsbeilage im Download-Bereich dieses Artikels.) |
| Ladestrom | bis zu 500 A (Boost Mode, abhängig von Umgebungsbedingungen. Für Details siehe Packungsbeilage im Download-Bereich dieses Artikels.) |
| Leistungskontakt | |
| Anzahl | 3 (PE, DC+, DC-) |
| Bemessungsspannung | 1000 V DC |
| Bemessungsstrom | 200 A (bis 40 °C) |
| Signalkontakt | |
| Anzahl | 2 (CP, CS) |
| Bemessungsspannung | 30 V AC |
| Bemessungsstrom | 2 A |
| Sensortyp | Pt 1000 |
| Normen/Bestimmungen | DIN EN 60751 |
| Anbringungsstelle | Sensor an den DC-Kontakten |
| Abschalttemperatur | 90 °C ±1 K (entspricht einem Pt 1000-Wert von 1346,5 Ω) |
| Langzeitstabilität | 0,06 % (nach 1000 Stunden bei 130 °C) |
| Empfohlener Messstrom | 1 mA (1 V bei 0 °C) |
| Koeffizient | 3850 ppm/K |
| Umgebungstemperatur | -50 °C ... 130 °C (Betrieb) |
Anschlussdaten
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
Maße
| Fahrzeug-Ladestecker | |
| Breite | 69,6 mm |
| Höhe | 192,6 mm |
| Tiefe | 284,6 mm |
Materialangaben
| Farbe (Gehäuse) | schwarz (9005) |
| schwarz (9005) | |
| schwarz (9005) | |
| schwarz (9005) | |
| schwarz (9005) | |
| Material (Fahrzeug-Ladestecker) | Kunststoff |
| TPE | |
| Silber | |
| Brennbarkeitsklasse nach UL 94 | V0 (Steckgesicht) |
Kabel / Leitung
| Leitungslänge | 8 m |
| Leitungsnormen/-bestimmungen | UL 62 |
| FFSO7.E343212 | |
| Leitungsgewicht | max. 1900 kg/km |
| Leitungsart | gerade |
| Leitungsaufbau | 2 x 1 AWG + 1 x 3 AWG + 3 x 2 x 18 AWG |
| Leitungsaußendurchmesser | 35,3 mm ±0,5 mm |
| Außenmantel, Material | TPE |
| Abisolierlänge der Ummantelung | 180 mm ±10 mm |
| Leitungs-Widerstand | ≤ 0,00044 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Biegeradius | min. 529,5 mm (15x Durchmesser) |
Mechanische Eigenschaften
| Mechanische Daten | |
| Steckzyklen | > 10000 |
| Steckkraft | < 75 N |
| Ziehkraft | < 75 N |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart (Fahrzeug-Ladestecker) | IP54 / Type 3R (Die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind.) |
| Umgebungstemperatur (Betrieb) | -30 °C ... 40 °C |
| max. 55 °C (Stromreduktion erforderlich, beachten Sie den Grenzwert der DC-Kontakttemperatur von 90 °C) | |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | 5000 m (über dem Meeresspiegel) |
Normen und Bestimmungen
| Normen | |
| Normen/Bestimmungen | SAE J1772 |
| IEC 62196-3 | |
