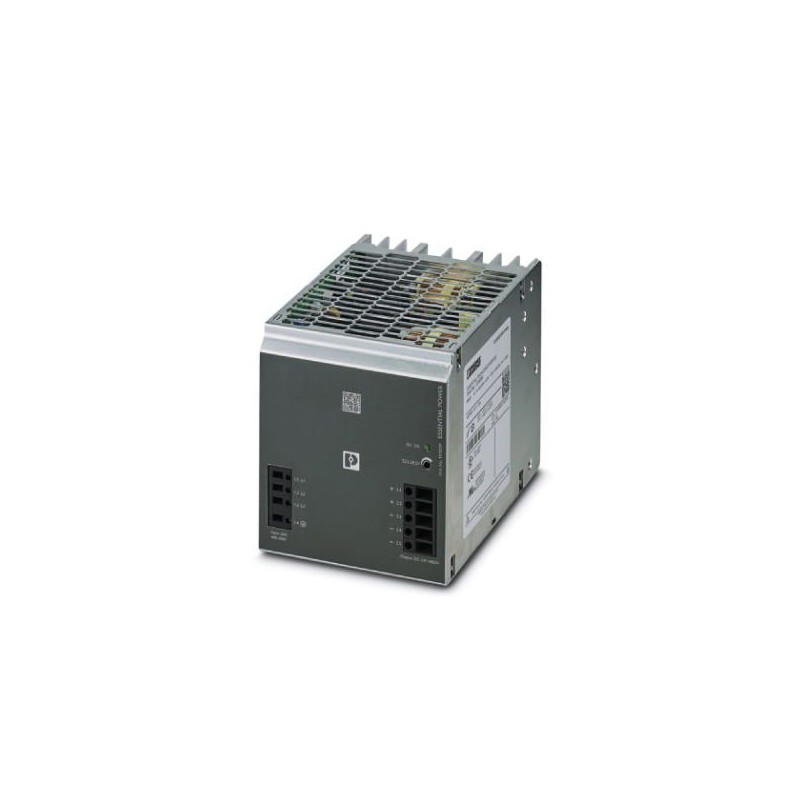

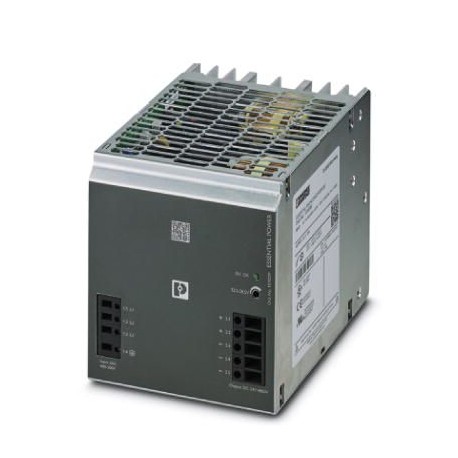

ESSENTIAL-PS/3AC/24DC/480W/EE 1018299 PHOENIX CONTACT Unité d'alimentation
ESSENTIAL-PS/3AC/24DC/480W/EE
1018299
PHOENIX_CONTACT
Unité d'alimentation
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million dix huit mille deux cent quatre vingt dix neuf |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626502465 |
| Poids par Pièce (hors emballage) | 0.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quarante quatre mille trente |
| Pays d'origine | CN (Chine) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 55 °C Déclassement: 2.5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % (à 25 °C, sans condensation) |
| Climatiques de la classe | 3K3 (acc. avec la norme EN 60721) |
| Degré de pollution | Deux |
Les données d'entrée
| Nominale plage de tension d'entrée | 3x 400 V AC ... 500 V AC |
|---|---|
| Plage de tension d'entrée | 3x 320 V AC ... 575 V AC (Déclassement < 360 V CA: 1,5 %/V) |
| 2x 360 V AC ... 575 V AC (pour 2-phase de fonctionnement) | |
| CA plage de fréquence | 45 Hz À 65 Hz |
| Courant de décharge à PE | < 3,5 mA |
| Consommation de courant | 3x 1.1 A (400 V AC) |
| 3x 0,8 A (480 V AC) | |
| Appel de courant de surtension de courant | < 15 |
| Réseau de mise en mémoire tampon | > 17 ms (3x 400 V AC) |
| Choix des disjoncteurs | 6 ... 16 A |
| Facteur de puissance (cos phi) | 0.67 |
| Type de protection | Protection contre les surtensions transitoires |
| Le circuit de protection/composant | Varistance |
Les données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (UEnsemble) | 22.5 V DC ... À 29,5 V DC (> 24 V DC, constante de la capacité limitée) |
| Nominale courant de sortie (IN) | 20 A (UHORS= 24 V DC) |
| Déclassement | 55 °C ... 70 °C (DE 2,5%/K) |
| Connexion en parallèle | Oui, pour la redondance et l'augmentation des capacités |
| La connexion en série | oui |
| Commentaires de la résistance | 35 V DC |
| Protection contre les surtensions tension sur la sortie | < 35 V DC |
| Max. charge capacitive | Illimitée |
| Active de limitation de courant | Env. 25 |
| Contrôle de la déviation | < 1 % (le changement de la charge statique de 10 % ... 90 %) |
| < 2 % (variation de la charge, de la dynamique de 10 % ... 90 %) | |
| < 0.1 % (variation de la tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 10 mVPP |
| Puissance de sortie | 480 W |
| Temps de réponse typique | < 1 s |
| Le pic de tensions de commutation nominale de charge | < 30 mVPP |
| Maximum de dissipation de puissance sans condition de charge | < 6 W |
| La perte de puissance de la charge nominale max. | < 48 W |
Général
| Poids Net | 2 kg |
|---|---|
| D'exploitation affichage de la tension de | LED verte |
| L'efficacité | 91 % (à 400 V AC et les valeurs nominales) |
| Tension d'isolement entrée/sortie | 3 kV AC (essai de type) |
| 1.5 kV AC (test de routine) | |
| Isolation tension de sortie / PE | 500 V DC |
| Classe de Protection | J' (avec connexion PE) |
| Degré de protection | IP20 |
| MTBF (CEI 61709, SN 29500) | > 700000 h |
| Position de montage | horizontal sur rail DIN NS 35, EN 60715 |
| Instructions de montage | alignable: horizontalement 0 mm, verticalement 50 mm |
Les données de connexion, entrée
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Quatorze |
| Dénudage des conducteurs | 9 mm |
| Filet de vis | M2,5 |
Les données de connexion, de sortie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0,5 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section transversale souple min. | 0,5 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Chef de section AWG min. | Douze |
| Chef de section AWG max. | Dix |
| Dénudage des conducteurs | 14 mm |
| Filet de vis | M3 |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Immunité au bruit | EN 61000-6-2:2005 |
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | 4 kV (Niveau 2) |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 1 GHz ... |
| Essai d'intensité de champ | 10 V/m |
| Gamme de fréquence | 1.4 GHz 2 GHz ... |
| Essai d'intensité de champ | 3 V/m |
| Normes/règlements | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/règlements | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Tension | 10 V (Test De Niveau 3) |
| Normes/règlements | EN 61000-4-11 |
| Directive Basse Tension | La conformité avec LV de la directive 2006/95/CE |
| Norme de sécurité Électrique | EN 60950-1 |
| Standard de Sécurité très basse tension | EN 60950-1 (SELV) |
| Approbations UL | UL/C-UL, UL 508 |
| Choc | 18 ms, 30g, dans chaque direction spatiale (selon CEI 60068-2-27) |
| Vibrations (fonctionnement) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3 g, 90 min. | |
| Approbation - exigence de l'industrie des semi-conducteurs à l'égard du secteur de creux de tension | SEMI F47 - 0706 (200 V AC) |
Les Classifications
eCl@ss 6.0Vingt sept million quarante neuf milleeCl@ss 7.0Vingt sept million quarante neuf mille deuxeCl@ss 9.0Vingt sept million quarante mille sept cent un
