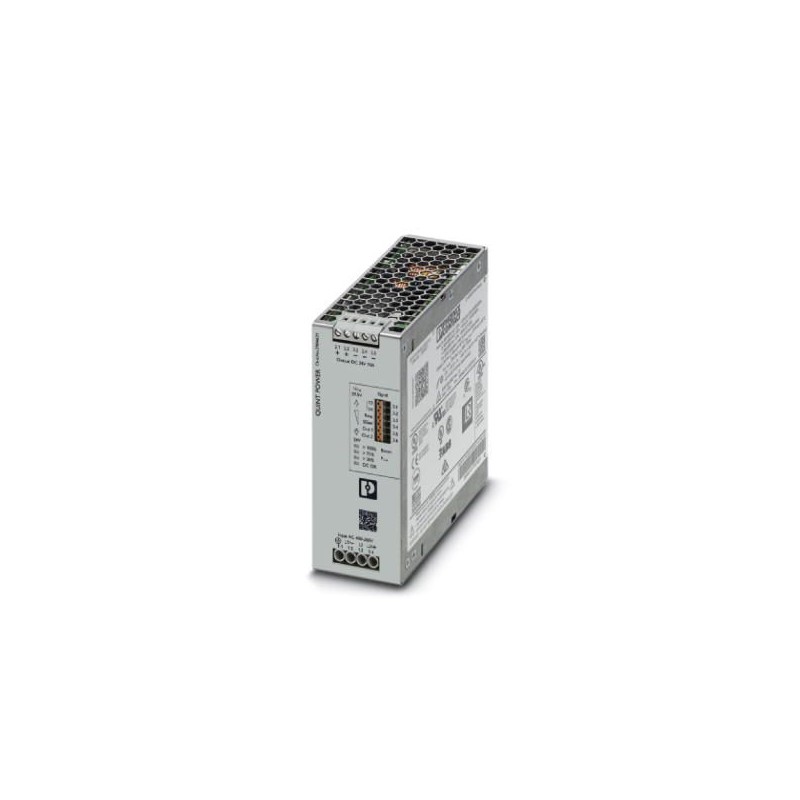

QUINT4-PS/3AC/24DC/10 2904621 PHOENIX CONTACT Alimentatore
QUINT4-PS/3AC/24DC/10
2904621
PHOENIX_CONTACT
Alimentatore
Alimentatore primario commutato QUINT POWER con curva caratteristica di uscita selezionabile, tecnologia SFB (Selective Fuse Breaking) e interfaccia NFC, ingresso: trifase, uscita: 24 V DC / 10 A
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2904621 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMPI33 - |
| Pagina catalogo | Pagina 208 (C_4_2017) |
| GTIN | 4046356986878 |
| Peso per pezzo (confezione esclusa) | 1.000,000 g |
| Numero tariffa doganale | 85044030 |
| Paese di origine | TH (Tailandia) |
Dimensioni
| Larghezza | 50 mm |
|---|---|
| Altezza | 130 mm |
| Profondità | 125 mm |
| Larghezza per montaggio alternativo | 122 mm |
| Altezza per montaggio alternativo | 130 mm |
| Profondità per montaggio alternativo | 53 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % (a 25 °C, nessuna condensa) |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
| Quota d'installazione | ≤ 5000 m (> 2000 m, tenere conto del derating) |
Dati d'ingresso
| Intervallo tensione in entrata | 3x 400 V AC ... 500 V AC |
|---|---|
| 2x 400 V AC ... 500 V AC | |
| ± 260 V DC ... 300 V DC | |
| Range tensione d'ingresso | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
| 2x 400 V AC ... 500 V AC -10 % ... +10 % | |
| ± 260 V DC ... 300 V DC -13 % ... +30 % | |
| Range di frequenze AC | 50 Hz ... 60 Hz -10 % ... +10 % |
| Corrente dispersa verso PE | < 3,5 mA |
| Corrente assorbita (a carico nominale) | 3x 0,5 A (400 V AC) |
| 3x 0,41 A (480 V AC) | |
| 2x 1,1 A (400 V AC) | |
| 2x 0,91 A (480 V AC) | |
| 3x 0,4 A (500 V AC) | |
| 2x 1,1 A (500 V AC) | |
| Assorbimento di potenza nominale | 274 VA |
| Impulso corrente di inserzione | tip. 3 A (a 25 °C) |
| Tempo di copertura guasto sulla rete | tip. 29 ms (3x 400 V AC) |
| tip. 26 ms (3x 480 V AC) | |
| Scelta dei fusibili adatti | 3x 4 A ... 20 A (Caratteristica B, C o equivalente) |
| Nome protezione | Protezione contro le sovratensioni dei transienti |
| Circuito/componente di protezione | Varistore, scaricatore a gas |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC |
|---|---|
| Regolazione tensione di uscita (USet) | 24 V DC ... 29,5 V DC (potenza costante) |
| Corrente nominale di uscita (IN) | 10 A |
| Statico Boost (IStat. Boost) | 12,5 A |
| Boost dinamico (IBoost din.) | 20 A (5 s) |
| Selective Fuse Breaking (ISFB) | 60 A (15 ms) |
| Derating | > 60 °C (2,5 % / K) |
| Collegamento in parallelo | sì, per ridondanza e incremento potenza |
| Possibilità di collegamento in serie | sì |
| Resistenza alimentazione di ritorno | ≤ 35 V DC |
| Protezione contro la sovratensione sull'uscita | ≤ 32 V DC |
| Scostamento regolazione | < 0,5 % (Variazione di carico statica 10 % ... 90 %) |
| < 2 % (Variazione di carico dinamica 10 % ... 90 %, (10 Hz)) | |
| < 0,25 % (variazione tensione in ingresso ±10 %) | |
| Ripple residuo | < 75 mVSS(con valori nominali) |
| Potenza d'uscita | 240 W |
| Tempo di accensione tipico | 300 ms (da SLEEP MODE) |
| Max. potenza dissipata a vuoto | < 5 W (400 V AC) |
| < 5 W (480 V AC) | |
| Max. potenza dissipata con carico nominale | < 19 W (400 V AC) |
| < 20 W (480 V AC) |
Generalità
| Peso netto | 0,9 kg |
|---|---|
| Efficienza | tip. 93 % (400 V AC) |
| tip. 92,6 % (480 V AC) | |
| Tensione di isolamento ingresso/uscita | 4 kV AC (omologazione) |
| 2,4 kV AC (Collaudo) | |
| Tensione di isolamento ingresso/PE | 3,5 kV AC (omologazione) |
| 2,4 kV AC (Collaudo) | |
| Tensione di isolamento uscita/PE | 0,5 kV DC (omologazione) |
| 0,5 kV DC (Collaudo) | |
| Classe di protezione | I |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1034000 h (25 °C) |
| > 654000 h (40 °C) | |
| > 320000 h (60 °C) | |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: PN≥50 %, orizzontalmente 5 mm, vicino a componenti attivi 15 mm, verticalmente 50 mm affiancabile: PN≥50 %, orizzontalmente 0 mm, verticale in alto 40 mm, verticale in basso 20 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 30 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 8 mm |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore AWG min. | 30 |
| Sezione conduttore AWG max. | 12 |
| Lunghezza di spelatura | 6,5 mm |
Segnalazione dati di collegamento
| Collegamento | Connessione Push-in |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione conduttore AWG min. | 24 |
| Sezione conduttore AWG max. | 16 |
| Lunghezza di spelatura | 8 mm |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Emissione disturbi | Norma base integrativa EN 61000-6-5 (immunità ai disturbi centrale elettrica), IEC/EN 61850-3 (alimentazione di energia) |
| Immunità ai disturbi | Immunità ai disturbi a norma EN 61000-6-1 (uso domestico), EN 61000-6-2 (uso industriale) e EN 61000-6-5 (centrale elettrica ambito), IEC/EN 61850-3 (alimentazione di energia) |
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m (Grado severità collaudo 3) |
| Frequenza | 1,4 GHz ... 2 GHz |
| Forza del campo di prova | 3 V/m (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-6 |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V (Grado severità collaudo 3) |
| Emissioni condotte | EN 55016 EN 61000-6-4 (classe A) |
| Norme/Disposizioni | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Norma - Sicurezza dei trasformatori | EN 61558-2-16 (solo distanze di isolamento in aria e linee di fuga) |
| Sicurezza elettrica a norma | IEC 60950-1/VDE 0805 (SELV) |
| Alimentatori standard per bassa tensione con uscita DC | EN 61204-3 |
| Riferimento normativo - Equipaggiamento elettronico per uso in installazioni di potenza | EN 50178/VDE 0160 (PELV) |
| Riferimento normativo – Bassa tensione di protezione | IEC 60950-1 (SELV) e EN 60204-1 (PELV) |
| Separazione sicura a norma | DIN VDE 0100-410 |
| Riferimento normativo - Limitazione delle armoniche riflesse in rete | EN 61000-3-2 |
| Requisiti elettromagnetici in centrali elettriche | IEC 61850-3 |
| EN 61000-6-5 | |
| Omologazione per settore navale | DNV GL, PRS, BV, LR, ABS |
| Omologazioni UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Urti | 18 ms, 30g in ogni direzione (secondo IEC 60068-2-27) |
| Vibrazioni (funzionamento) | Ricerca di risonanza 5 Hz ... 100 Hz 2,3g, 90 min, frequenza di risonanza 2,3g, 90 min (secondo DNV GL classe C) |
| Omologazione - requisito dell'industria di semiconduttori per quanto riguarda le interruzioni della tensione di rete | SEMI F47-0706; EN 61000-4-11 |
| Applicazioni ferroviarie | EN 50121-3-2 |
| Categoria di sovratensione (EN 60950-1) | II (≤ 5000 m) |
| Categoria di sovratensione (EN 61010-1) | II (≤ 5000 m) |
| Categoria di sovratensione (EN 62477-1) | III (≤ 2000 m) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 24 V |
| max. corrente d'uscita 1 (EF008284) | 20 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 10 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 400 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 400 V |
| tensione di alimentazione nominale DC (EF007078) | 260 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 274 VA |
| potenza erogata (EF003034) | 240 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 130 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 50 mm |
| altezza (EF000040) | 130 mm |
| profondità (EF000049) | 125 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
