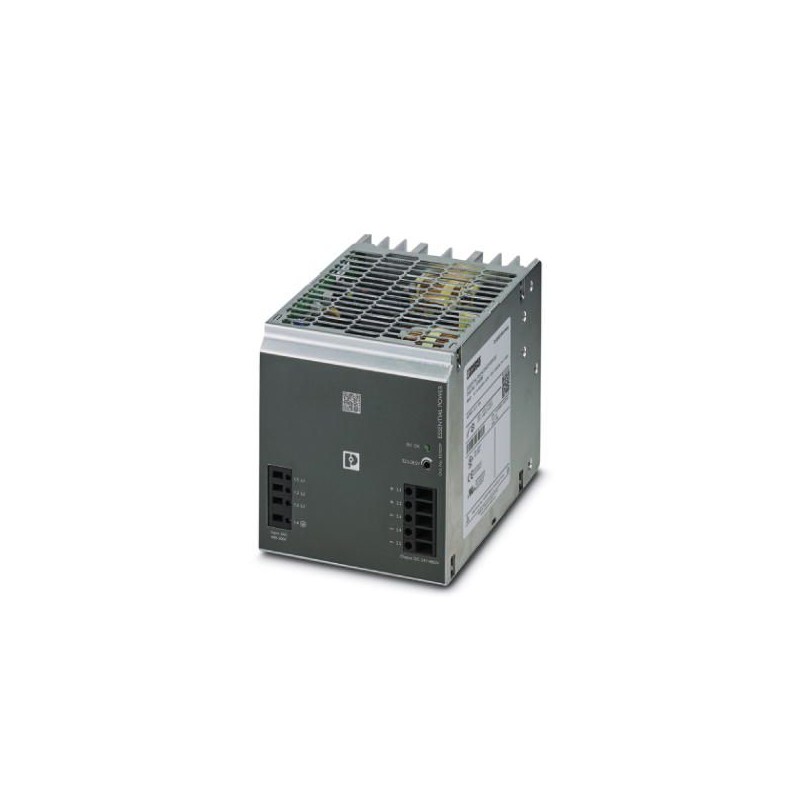

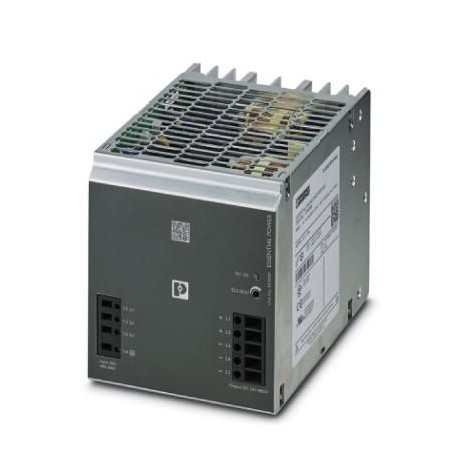

ESSENTIAL-PS/3AC/24DC/480W/EE 1018299 PHOENIX CONTACT Блок питания
ESSENTIAL-PS/3AC/24DC/480W/EE
1018299
PHOENIX_CONTACT
Блок питания
Первичный импульсный источник питания ESSENTIAL edition для монтажа на рейку, вход: трехфазный, выход: 24 В DC/480 Вт
Низковольтное оборудование > Источник питания постоян. тока (DC)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион восемнадцать тысяч двести девяносто девять |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4055626502465 |
| Вес / шт. (без упаковки) | 0.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов сорок четыре тысячи тридцать |
| Страна происхождения | СN (Китай) |
Условия окружающей среды
| Степень защиты | Степень защиты IP20 |
|---|---|
| Температура окружающей среды (эксплуатация) | -25 °С ... 70 °С (> 55 °C-Ухудшение Параметров: 2.5 %/К) |
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | ≤ 95 % (при 25 °C, без конденсации) |
| Климатический класс | 3K3 (в соотв. с En 60721) |
| Степень загрязнения | Два |
Входные данные
| Номинальный диапазон входного напряжения | 3х 400 В переменного тока ... 500 В переменного тока |
|---|---|
| Диапазон входного напряжения | 3 раза В переменного тока 320 ... 575 В AC (< 360 отстающий В переменного тока: 1,5 %/в) |
| 2х 360 В AC ... 575 В AC (для 2 фазы) | |
| Диапазон частот переменного тока | 45 Гц ... 65 Гц |
| Ток разряда ЧП | < 3,5 ма |
| Ток потребления | 3х 1.1 А (400 В AC) |
| 3х 0.8 в (480 В AC) | |
| Пускового тока | < 15 а |
| Амортизировать | > 17 мс (3х 400 В переменного тока) |
| Выбор подходящих автоматических выключателей | 6 А ... 16 А |
| Коэффициент мощности (cos φ) | 0.67 |
| Тип защиты | Переходная защита от перенапряжения |
| Защитная цепь/компонент | Варистор |
Выходные данные
| Номинальное выходное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон установки выходного напряжения (уНабор) | 22.5 V постоянного тока ... 29.5 в DC (> 24 В постоянного тока, постоянная мощность ограничена) |
| Номинальный выходной ток (яН) | 20 А (УИз= 24 В DC) |
| Снижение | 55 °С ... 70 °C (ОТ 2.5%/К) |
| Подключение параллельно | Да, резервирование и повышение мощности |
| Последовательное соединение | да |
| Сопротивление обратной связи | 35 В ПОСТОЯННОГО ТОКА |
| Защита от перенапряжения напряжение на выходе | < 35 В ПОСТОЯННОГО ТОКА |
| Макс. емкостная нагрузка | Неограниченное |
| Активное ограничение тока | Ок. 25 а |
| Контроль отклонения | < 1 % (изменение нагрузки, статический 10 % ... 90 %) |
| < 2 % (изменение нагрузки, динамическая 10 % ... 90 %) | |
| < 0.1 % (изменение входного напряжения ±10 %) | |
| Остаточная пульсация | < 10 мВПП |
| Выходная мощность | 480 Вт |
| Типичное время отклика | < 1 с |
| Пиковое напряжение коммутации номинальная нагрузка | < 30 МВПП |
| Максимальная мощность рассеивания в режиме холостого хода | < 6 Вт |
| Потери мощности при номинальной нагрузке Макс. | < 48 Вт |
Общие
| Вес нетто | 2 кг |
|---|---|
| Рабочее напряжение дисплей | Зеленый светодиод |
| Эффективность | 91 % (при 400 в ac и номинальных значениях) |
| Изоляции входное напряжение/выходное | 3 кВ AC (испытания типа) |
| 1.5 кВ AC (стандартный тест) | |
| Изоляция выходного напряжения / ПЭ | 500 В DC |
| Класс защиты | Я (подключение PE) |
| Степень защиты | Степень защиты IP20 |
| НАРАБОТКА НА ОТКАЗ (МЭК 61709, С SN 29500) | > 700000 ч |
| Монтажное положение | горизонтальная DIN-рейки типа NS 35, ЕN 60715 |
| Инструкции по сборке | выравниваемому: горизонтально 0 мм, вертикально 50 мм |
Подключения данных, ввод
| Способ подключения | Винтовое соединение |
|---|---|
| Проводник сечением сплошной мин. | 0,2 мм2 |
| Проводник сечением сплошной максимум. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 2,5 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Четырнадцать |
| Длина зачистки | 9 мм |
| Винтовая резьба | М2,5 |
Данные соединения, выход
| Способ подключения | Винтовое соединение |
|---|---|
| Проводник сечением сплошной мин. | 0,5 мм2 |
| Проводник сечением сплошной максимум. | 6 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,5 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 4 мм2 |
| Проводника сечение AWG в мин. | Двенадцать |
| Проводника сечение AWG Макс. | Десять |
| Длина зачистки | 14 мм |
| Винтовая резьба | М3 |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC 2014/30/ЕС |
|---|---|
| Помехоустойчивость | В En 61000-6-2:2005 |
| Стандартов/регламентов | В En 61000-4-2 |
| Контактный разряд | 4 кв (испытательный Уровень 2) |
| Стандартов/регламентов | Ен 61000-4-3 |
| Частотный диапазон | 80 МГц ... 1 ГГц |
| Испытание на прочность поле | 10 В/м |
| Частотный диапазон | 1.4 ГГц 2 ГГц ... |
| Испытание на прочность поле | 3 В/м |
| Стандартов/регламентов | Ен 61000-4-4 |
| Комментарии | Критерий Б |
| Стандартов/регламентов | По en 61000-6-3 |
| По en 61000-4-6 | |
| Частотный диапазон | 0.15 МГц ... 80 МГц |
| Напряжение | 10 В (Тест 3) |
| Стандартов/регламентов | Ен 61000-4-11 |
| Директива Низкого Напряжения | Соответствие с директивой ЛВ 2006/95/ЕС |
| Стандарт - электробезопасность | Стандартом EN 60950-1 |
| Стандарт – безопасного сверхнизкого напряжения | ЕN 60950-1 (БСНН) |
| Утверждениями ul | Ул/с-ул перечисленный ul 508 |
| Шок | 18 мс, 30г, в каждой космической направления (согласно IEC 60068-2-27) |
| Вибрации (операция) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 2.3 г, 90 минут. | |
| Утверждения - требованиям полупроводниковой промышленности в отношении напряжения дипы | В Semi F47 - 0706 (200 В переменного тока) |
Классификации
ЭСЛ@СС 6.0Двадцать семь миллионов сорок девять тысячЭСЛ@СС 7.0Двадцать семь миллионов сорок девять тысяч дваЭСЛ@СС 9.0Двадцать семь миллионов сорок тысяч семьсот один
| Характеристика | Значение |
|---|---|
| Voltage type (supply voltage) (EF002991) | AC |
| 1st secondary output voltage (EF006792) | 22.5 V |
| Max. output current 1 (EF008284) | 20 A |
| Secondary voltage adjustable (EF007002) | Yes |
| Nominal value output voltage 1 (EF009393) | 24 V |
| Nominal value output current 1 (EF009396) | 20 A |
| Short-circuit-proof (EF007332) | Yes |
| Rated supply voltage AC 50 Hz (EF007076) | 320 V |
| Rated supply voltage AC 60 Hz (EF007077) | 400 V |
| Output voltage stabilized (EF003092) | Yes |
| Power consumption (EF000346) | 666.33 VA |
| Power output (EF003034) | 480 W |
| Stabilized (EF005302) | Yes |
| Type of electric connection (EF003961) | Screw connection |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting possible (EF003973) | No |
| Modular version (EF001126) | No |
| Built-in height (EF000332) | 130 mm |
| Direct mounting possible (EF005689) | No |
| Width (EF000008) | 115 mm |
| Height (EF000040) | 130 mm |
| Depth (EF000049) | 152.5 mm |
| Suitable for safety functions (EF001597) | Yes |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | Other |
