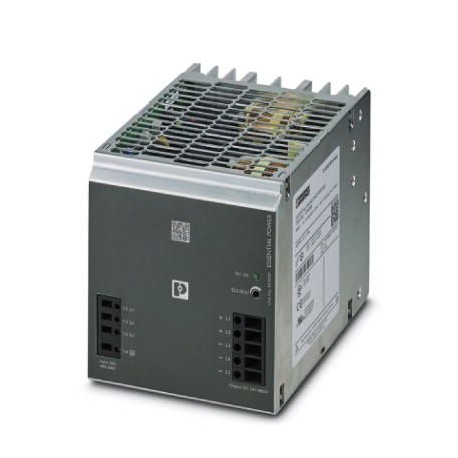

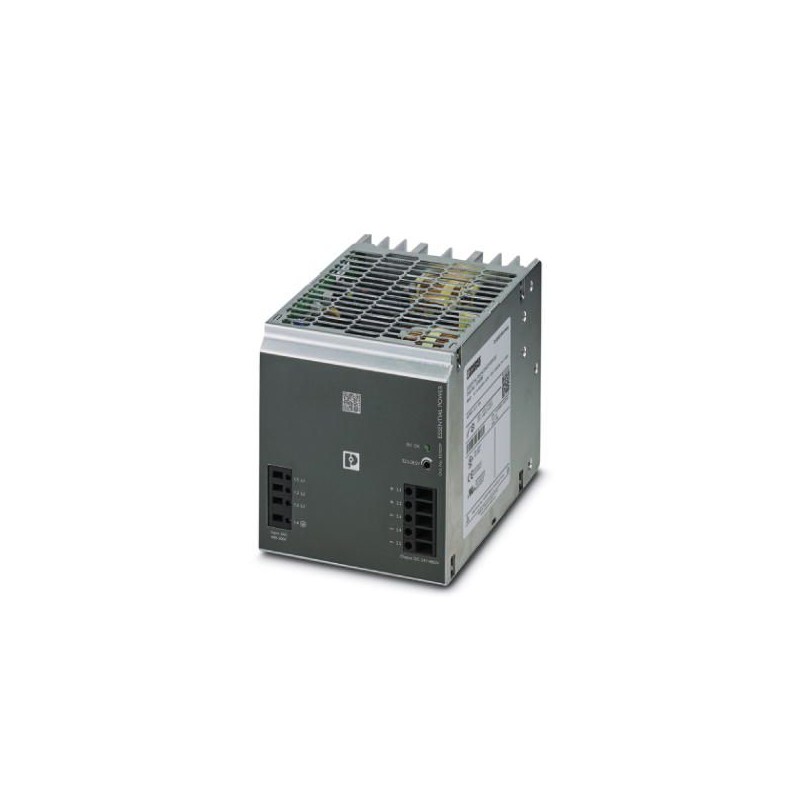

ESSENTIAL-PS/3AC/24DC/480W/EE 1018299 PHOENIX CONTACT Fuente de alimentación conmutada en primario ESSENTIAL..
ESSENTIAL-PS/3AC/24DC/480W/EE
1018299
PHOENIX_CONTACT
Fuente de alimentación conmutada en primario ESSENTIAL edition para montaje sobre carril DIN, entrada: trifásica, salida: 24 V DC/480 W
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón dieciocho mil doscientos noventa y nueve |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626502465 |
| Peso por Pieza (sin incluir el embalaje) | 0.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuarenta y cuatro mil treinta |
| País de origen | CN (China) |
Condiciones ambientales
| Grado de protección | IP20 |
|---|---|
| Temperatura ambiente (funcionamiento) | -25 °C ... 70 °C (> 55 °C Con Reducción De Potencia: 2.5 %/K) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Max. admisible humedad relativa (en funcionamiento) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase climática | 3K3 (en acc. con EN 60721) |
| Grado de contaminación | Dos |
Los datos de entrada
| Nominal rango de tensión de entrada | 3x 400 V AC ... 500 V AC |
|---|---|
| Rango de tensión de entrada | 3x 320 V AC ... 575 V CA (Derating < 360 V AC: 1,5 %/V) |
| 2x 360 V AC ... 575 V CA (para 2-fase de operación) | |
| CA rango de frecuencia de | 45 ... 65 Hz Hz |
| Corriente de descarga a la PE | < 3,5 mA |
| Consumo de corriente | 3x 1.1 a (400 V AC) |
| 3x 0,8 a (480 V CA) | |
| Irrupción de corriente de sobretensión | < 15 |
| La red de almacenamiento en búfer | > 17 ms (3x 400 V AC) |
| Elección adecuada de los disyuntores | 6 ... 16 |
| Factor de potencia (cos phi) | 0.67 |
| Tipo de protección | Transitorias protección contra sobretensiones |
| El circuito de protección/componente | Varistor |
Los datos de salida
| Tensión Nominal de salida | 24 V DC ±1 % |
|---|---|
| Rango de ajuste de la tensión de salida (UConjunto) | 22.5 V DC ... 29.5 V DC (> 24 V DC, constante de capacidad restringida) |
| La salida Nominal de corriente (IN) | 20 (UFUERA= 24 V DC) |
| Reducción de potencia | 55 °C ... 70 °C (DE 2,5%/K) |
| Conexión en paralelo | Sí, para la redundancia y el aumento de la capacidad de |
| Conexión en serie | sí |
| Comentarios de la resistencia | 35 V DC |
| Protección contra picos de voltaje en la salida | < 35 V DC |
| Max. carga capacitiva | Ilimitado |
| Activo de limitación de corriente | Aprox. 25 Un |
| Control de la desviación | < 1 % (el cambio en la carga estática, 10 % ... 90 %) |
| < 2 % (el cambio en la carga, la dinámica de un 10 % ... 90 %) | |
| < 0.1 % (cambio en el voltaje de entrada ±10 %) | |
| Ondulación Residual | < 10 mVPP |
| Potencia de salida | 480 W |
| Tiempo de respuesta típico | < 1 s |
| Pico de conmutación de los voltajes de carga nominal | < De 30 mVPP |
| Disipación de potencia máxima en condición de carga | < 6 W |
| Pérdida de potencia de la carga nominal max. | < 48 W |
General
| Peso neto | 2 kg |
|---|---|
| Voltaje de operación de la pantalla | LED verde |
| La eficiencia | El 91 % (a 400 V AC y valores nominales) |
| Tensión de aislamiento entrada/salida | 3 kV AC (ensayo de tipo) |
| 1,5 kV AC (ensayo de rutina) | |
| Tensión de aislamiento de salida / PE | 500 V DC |
| Clase de protección | Yo (con conexión PE) |
| Grado de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 700000 h |
| Posición de montaje | horizontal riel DIN NS 35, EN 60715 |
| Instrucciones de montaje | alignable: horizontal 0 mm, vertical 50 mm |
Conexión de datos, entrada de
| Método de conexión | Tornillo de conexión |
|---|---|
| Conductor de sección transversal sólida min. | 0.2 mm2 |
| Conductor sección transversal del sólido máx. | 2,5 mm2 |
| Conductor de sección transversal flexible min. | 0.2 mm2 |
| Conductor de sección transversal flexible max. | 2,5 mm2 |
| Sección cruzada del Conductor AWG min. | Veinticuatro |
| Sección cruzada del Conductor AWG max. | Catorce |
| Pelar longitud | 9 mm |
| Rosca de tornillo | M2,5 |
Los datos de conexión, salida de
| Método de conexión | Tornillo de conexión |
|---|---|
| Conductor de sección transversal sólida min. | 0,5 mm2 |
| Conductor sección transversal del sólido máx. | 6 mm2 |
| Conductor de sección transversal flexible min. | 0,5 mm2 |
| Conductor de sección transversal flexible max. | 4 mm2 |
| Sección cruzada del Conductor AWG min. | Doce |
| Sección cruzada del Conductor AWG max. | Diez |
| Pelar longitud | 14 mm |
| Rosca de tornillo | M3 |
Normas y Reglamentos
| Compatibilidad electromagnética | De conformidad con EMC Directiva 2014/30/UE |
|---|---|
| Inmunidad al ruido | EN 61000-6-2:2005 |
| Normas/reglamentos | EN 61000-4-2 |
| Descarga de contacto | 4 kV (Nivel de la Prueba de 2) |
| Normas/reglamentos | EN 61000-4-3 |
| Rango de frecuencia | 80 MHz A 1 GHz ... |
| Prueba de campo de fuerza | 10 V/m |
| Rango de frecuencia | 1.4 GHz 2 GHz ... |
| Prueba de campo de fuerza | 3 V/m |
| Normas/reglamentos | EN 61000-4-4 |
| Comentarios | Criterio B |
| Normas/reglamentos | EN 61000-6-3 |
| EN 61000-4-6 | |
| Rango de frecuencia | 0.15 MHz ... 80 MHz |
| Voltaje | 10 V (Prueba De Nivel 3) |
| Normas/reglamentos | EN 61000-4-11 |
| Directiva De Baja Tensión | De conformidad con LV 2006/95/CE |
| Estándar de seguridad Eléctrica | EN 60950-1 |
| Estándar de Seguridad de extra-baja tensión | EN 60950-1 (SELV) |
| UL | UL/C-UL UL 508 |
| Descarga | 18 ms, 30g, en cada espacio de la dirección (según IEC 60068-2-27) |
| Vibración (en funcionamiento) | < De 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2.3 g, 90 min. | |
| Aprobación - requisito de la industria de los semiconductores con respecto a la corriente de huecos de tensión | SEMI F47 - 0706 (200 V de CA) |
Clasificaciones
eCl@ss 6.0Veintisiete millones cuarenta y nueve mileCl@ss 7.0Veintisiete millones cuarenta y nueve mil doseCl@ss 9.0Veintisiete millones cuarenta mil setecientos uno
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA |
| 1ª tensión de salida (EF006792) | 22.5 V |
| Corriente máxima de salida 1 (EF008284) | 20 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 20 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 320 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 400 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 666.33 VA |
| Potencia suministrada (EF003034) | 480 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 130 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 115 mm |
| Altura (EF000040) | 130 mm |
| Profundidad (EF000049) | 152.5 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
