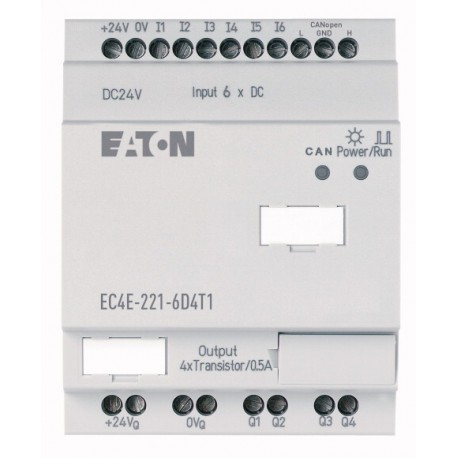

EC4E-221-6D4T1 114297 4560854 EATON ELECTRIC Espansione di I/O, CANopen, 24VDC, 6DI, 4DO(T)
EC4E-221-6D4T1
114297
4560854
EATON-MOELLER
Espansione di I/O, CANopen, 24VDC, 6DI, 4DO(T)
Modulo di espansione CANopen; 24 V CC; 6ED, 4SD
Espansione I/O tramite CANopen. Può essere utilizzato per XC100/200, EC4P, XV-...
sistemi di controllo industriali (PLC) > modulo input/output digitale PLC
Automatico programmabile EC4P
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Espansione I/O Eaton EC4P
Sigla catalogo
114297
EAN
4015081136940
UPC
786689395421
Lunghezza/profondità del prodotto
58 mm
Altezza prodotto
90 mm
Larghezza prodotto
71.5 mm
Peso prodotto
0.12 kg
Certificazione/i
IEC/EN 61000-4-2, Level 3
Codice modello
EC4E-221-6D4T1
Features & Functions
Caratteristiche
Collegamento parallelo delle uscite transistor con carico resistivo, carico induttivo con circuito soppressore esterno, combinazione all'interno di un gruppo - Gruppo 1: Da Q1 a Q4
Asincrono, ciclico, tipi di PDO aciclici (modalità di funzionamento dello slave)
Asincrono, ciclico, tipi di PDO aciclici (modalità di funzionamento dello slave)
Dotato di:
Orologio in tempo reale
Funzioni
Protezione contro cortocircuiti, uscite disponibili
Espansione CANopen®
Disgiuntore termico
Espansione CANopen®
Disgiuntore termico
General
Lunghezza cavo
100 m, non blindata, ingressi digitali 24 V DC
Corrente assorbita
2 A, corrente totale massima delle uscite a transistor (attenzione! Le uscite devono essere azionate contemporaneamente e per la stessa durata).
Grado di protezione
IP20
Metodo di montaggio
Montaggio su guida DIN (conforme a IEC/EN 60715, 35 mm)
Fissaggio a vite con staffe di fissaggio ZB4-101-GF1 (accessori)
Fissaggio a vite con staffe di fissaggio ZB4-101-GF1 (accessori)
Categoria di sovratensione
II
Grado di inquinamento
2
Categoria prodotto
Tensione nominale di esercizio
24 V DC (ingressi digitali)
20,4 - 28,8 V DC (uscite transistor)
24 V DC (uscite transistor)
24 V DC (-15%/+ 20% - alimentazione)
20,4 - 28,8 V DC
20,4 - 28,8 V DC (uscite transistor)
24 V DC (uscite transistor)
24 V DC (-15%/+ 20% - alimentazione)
20,4 - 28,8 V DC
Corrente residua
0,1 mA (sul segnale "1" per canale)
Protezione da cortocircuito
Sì, termico (analisi tramite l'ingresso diagnostico I16, I15, R15, R16), Uscite a transistor
Tipo
Espansioni
Utilizzato con
XC100/200, EC4P, MFD4 (tramite CANopen®)
Tipo di tensione
DC
Ambient conditions, mechanical
Posizione di montaggio
Orizzontale
verticale
verticale
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Temperatura ambiente di stoccaggio - max
70 °C
Condizioni ambientali
Condensazione: evitare con le misure appropriate
Spazio tra distanze d'aria e d'isolamento superficiale secondo EN 50178, UL 508, CSA C22.2, N. 142
Spazio tra distanze d'aria e d'isolamento superficiale secondo EN 50178, UL 508, CSA C22.2, N. 142
Electro magnetic compatibility
Scarica in aria
8 kV
Impulso burst
secondo IEC/EN 61000-4-4
Campi elettromagnetici
10 V/m (in conformità a IEC EN 61000-4-3)
Immunità alle interferenze condotte dalla linea
10 V (in conformità a IEC/EN 61000-4-6)
Valore nominale sovratensione
2 kV, Cavi di alimentazione, forma simmetrica, EASY...AC, impulsi di alimentazione (sovratensione), EMC
0,5 kV, Cavi di alimentazione, forma simmetrica, EASY…DC, impulsi di alimentazione (sovratensione), EMC
secondo IEC/EN 61000-4-5, impulsi di alimentazione (sovratensione), EMC
0,5 kV, Cavi di alimentazione, forma simmetrica, EASY…DC, impulsi di alimentazione (sovratensione), EMC
secondo IEC/EN 61000-4-5, impulsi di alimentazione (sovratensione), EMC
Terminal capacities
Capacità morsetti
0,2 - 4 mm² (22 - 12 AWG), cavo rigido
0,2 - 2,5 mm² (22 - 12 AWG), flessibile con puntalino
0,2 - 2,5 mm² (22 - 12 AWG), flessibile con puntalino
Dimensione cacciavite
3,5 x 0,8 mm, Vite terminale
Coppia di serraggio
0,6 Nm, Morsetti a bullone
Power supply
Tensione di ingresso
Segnale 1: > 15 V DC (R1 - R6, Ingressi digitali, 24 V DC)
Segnale 0: < 5 V DC (R1 - R6, Ingressi digitali, 24 V DC)
Segnale 0: < 5 V DC (R1 - R6, Ingressi digitali, 24 V DC)
Corrente di uscita
0,5 A
Tensione di uscita
U = Uₑ - 1 V (segnale 1 a Iₑ = 0,5 A, uscite transistor)
Max Max 2,5 V (al segnale 0 con carico esterno < 10 MΩ, uscite transistor)
Max Max 2,5 V (al segnale 0 con carico esterno < 10 MΩ, uscite transistor)
Ondulazione residua
5% (uscite transistor)
≤ 5 %
≤ 5 %
Corrente di alimentazione
9/16 mA, Normale⁄max, Su segnale 0, Uscite a transistor
12/22 mA, Normale⁄max, Su segnale 1, Uscite a transistor
12/22 mA, Normale⁄max, Su segnale 1, Uscite a transistor
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
20.4 VDC
Tensione di alimentazione in DC - max
28.8 VDC
Buchi di tensione
Secondo la norma EN 61131-2
20 ms
20 ms
Communication
Terminazione bus
Spina EASY-NT-R (con resistenza di terminazione 120 Ω), primo e ultimo terminale, CANopen®
Tipo connessione
Morsetti a vite
Velocità di trasmissione dati
10 kBit/s a 1000 m, CANopen®
125 kBit/s a 125 m, CANopen®
50 kBit/s a 300 m, CANopen®
20 kBit/s a 700 m, CANopen®
500 kBit/s a 25 m, CANopen®
250 kBit/s a 40 m, CANopen®
125 kBit/s a 125 m, CANopen®
50 kBit/s a 300 m, CANopen®
20 kBit/s a 700 m, CANopen®
500 kBit/s a 25 m, CANopen®
250 kBit/s a 40 m, CANopen®
Tipo di collegamento elettrico
Collegamento a vite
Numero di moduli
Max 62
Stazione
A DS 301 V4, Corrente nominale contatto di comando, Modalità slave, Interfacce
Input/Output
Tempo di ritardo
20 ms, Ingressi digitali 24 DC, Tempo di ritardo da 0 a 1, Soppressione rimbalzi attivata
0,25 ms tip, Ingressi digitali 24 DC (R1 - R12), Tempo di ritardo da 0 a 1, Soppressione rimbalzi disattivata
20 ms, Ingressi digitali 24 DC, Tempo di ritardo da 1 a 0
0,25 ms tip, Ingressi digitali 24 DC (R1 - R12), Tempo di ritardo da 0 a 1, Soppressione rimbalzi disattivata
20 ms, Ingressi digitali 24 DC, Tempo di ritardo da 1 a 0
Ingresso
6 ingressi digitali
Corrente di ingresso
3,3 mA (R1 - R6 (R12), a 24 V DC, al segnale 1)
150 mA (senza carico)
150 mA (senza carico)
Corrente di ingresso a segnale 1
3.3 mA
Resistenza di isolamento
Secondo EN 50178
Carico lampada
5 W (senza Rv per canale)
Numero di ingressi (digitali)
6
Numero di uscite (digitali)
4
Massima frequenza di manovra
40000 operazioni/ora con carico resistivo
Uscita
Collegamento in parallelo di max 4 uscite a transistor
4 uscite transistor
4 uscite transistor
Corrente di cortocircuito di picco
16 A
Corrente nominale di esercizio (Ie)
Max. 0,5 A al segnale "1" DC per canale
Corrente di cortocircuito
8 A, Uscite a transistor
Corrente di sgancio magnetico
0,7 ≤ Ie ≤ 2 per uscita, per Ra ≤ 10 mΩ, Uscite a transistor
Safety
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Tra uscite transistor e scheda di memoria: sì
Tra ingressi digitali 24 V DC e uscite: sì
Tra uscite transistor e alimentazione: sì
Tra ingressi digitali 24 V DC e uscite: sì
Tra uscite transistor e alimentazione: sì
Protezione contro inversioni di polarità
Sì (attenzione: Si verifica un cortocircuito se alle uscite viene applicata una tensione di 0 V o di massa nel caso in cui la tensione di alimentazione sia collegata ai poli errati.)
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
3.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
3.4 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 6 |
| numero di uscite digitali (EF001993) | 4 |
| ingressi digitali configurabili (EF008516) | false |
| uscite digitali configurabili (EF008520) | false |
| assorbimento di potenza (EF000346) | None W |
| corrente d'entrata per segnale 1 (EF001428) | 3.3 mA |
| tensione ammessa nell'ingresso (EF007554) | 0 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | Transistor |
| corrente d'uscita (EF003202) | 0.5 A |
| tensione ammessa nell'uscita (EF007553) | 0 V |
| tipo di tensione d'uscita (EF008222) | DC |
| protezione da corto circuito, uscite presenti (EF003203) | true |
| capacità di ridondanza (EF003156) | false |
| tipo di collegamento elettrico (EF003961) | Screw connection |
| tempo di ritardo al cambio di segnale (EF002382) | 20 ms |
| adatto per funzioni di sicurezza (EF001597) | false |
| SIL secondo IEC 61508 (EF009889) | None |
| livello di performance secondo EN ISO 13849-1 (EF007399) | None |
| risorsa corrispondente (Ex ia) (EF004141) | false |
| risorsa corrispondente (Ex ib) (EF004142) | false |
| categoria di protezione antideflagrante per gas (EF003997) | None |
| categoria di protezione antideflagrante per polvere (EF003998) | None |
| larghezza (EF000008) | 71.5 mm |
| altezza (EF000040) | 90 mm |
| profondità (EF000049) | 58 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EC4E-221-6D4T1 4560854 114297 ES_114296.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
