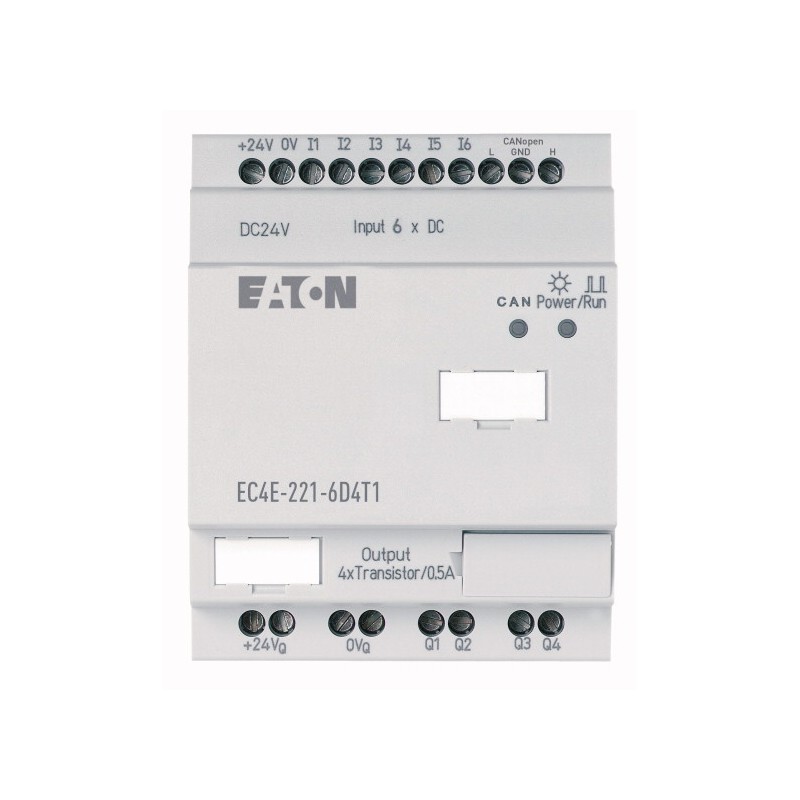

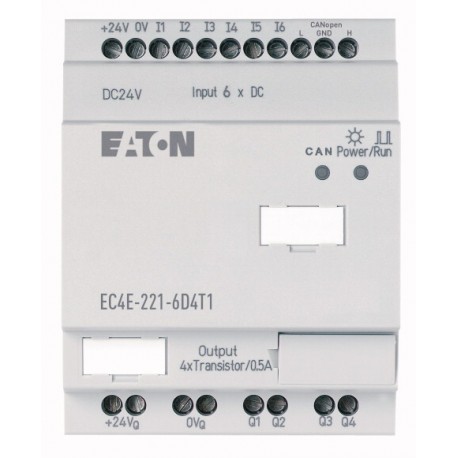

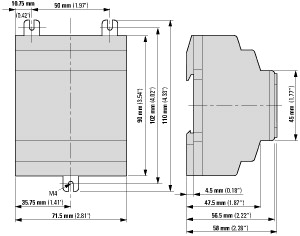

Dimensões (W x H x D)
De 71,5 x 90 x 58 (4 PE) mm
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento [ϑ]
-40 - +70 °C
Condições do ambiente, mecânica
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Explosão
de acordo com a norma IEC/EN 61000-4-4 kV
poder de pulsos (Surto)
2 kV (cabos de alimentação, simétrica, FÁCIL...AC)
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Corrente de entrada
150 mA a Uesem carga
Quedas de tensão
≤ 20
(IEC/EN 61131-2) ms
Dissipação de calor [P]
Normalmente 3,5 W
CANopen®Taxa de transferência de dados
500 kBit/s, 25 m250 kBit/s, 40m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®A terminação do barramento (primeira e última estação)
Através integrado Dip switch
CANopen®Tipos de ligação
2 x terminais (ver a capacidade do terminal)
Modo escravoEstações
max. 62 Número de
Modo escravoDOP tipo de
Assíncrona, cíclicas, acíclicas
Modo escravoControle de contato corrente nominal
para DS301V4
Entradas digitais 24 V DC
Potencial de isolamento
a partir de produtos: sim
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
< 5 (R1 - R6) no sinal "0"
> 15 (R1 - R6) no sinal "1" V DC
Corrente de entrada em 1 de sinalCorrente de entrada de sinal 1
3.3 (R1 a R6 (R12)) mA
O tempo de desaceleração
20 (a partir de "0" para "1", debounce EM)
Normalmente 0.25 (R1 - R12) (a partir de "0" para "1", debounce OFF)
20 (a partir de "1" para "0") ms
Comprimento do cabo
100 (sem blindagem) m
Tensão operacional nominal [Ue]
24 V DC
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Alimentação de corrente
Norma./max. 9/16 em sinal de 0
12/22 em sinal de 1 mA
Protecção contra inversão de polaridade
sim (Cuidado: Um curto-circuito será o resultado de 0 V ou terra é aplicado para as saídas em caso de que a tensão de alimentação está conectado à errado pólos.)
Potencial de isolamento
a partir de fonte de alimentação, entradas
para o cartão de memória: sim
Corrente operacional nominal no sinal "1" DC por canal [eue]
Max. 0,5 A
Lâmpada de carga, sem Rvpor canal
5 W
Corrente Residual em 0 sinal por canal
< 0,1 mA
Max. tensão de saída
2.5 (sinal 0 a carga externa < 10 MΩ)
U = Ue- 1 V (sinal 1 em Ie= 0,5 A) V
Proteção contra curto-circuito
Sim, térmico (análise através de diagnósticos de entrada I16, I15; R15, R16)
Curto-circuito de disparo atual para Rum≦ 10 mΩ
0.7 ≦ eue≦ 2 por saída de Um
Total de corrente de curto-circuito
8
Pico de corrente de curto-circuito
16 A
Max. frequência de operação com constante carga resistiva
40000 Operações/h
Conexão em paralelo de saídasCom carga resistiva, indutiva de carga com supressor externo, circuito de combinação dentro de um grupo
Grupo 1: Q1 a Q4
Conexão em paralelo de saídasNúmero de saídas [max.]
Quatro
Conexão em paralelo de saídasMax. corrente total
2 (Cuidado! As saídas devem ser acionados simultaneamente e para o mesmo período de tempo.) Um
Tensão de alimentação UAux
Protecção contra inversão de polaridade
sim (Cuidado: Um curto-circuito será o resultado de 0 V ou terra é aplicado para as saídas em caso de que a tensão de alimentação está conectado à errado pólos.)
A terminação do barramento (primeira e última estação)
Através integrado Dip switch
