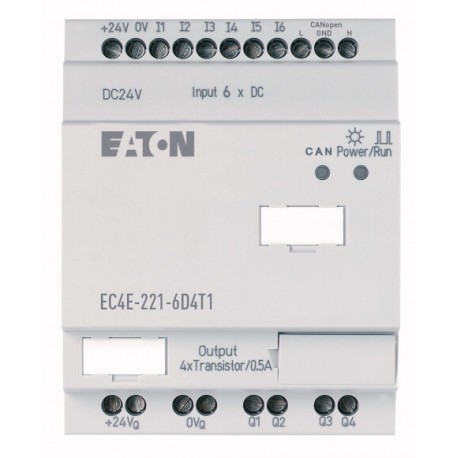

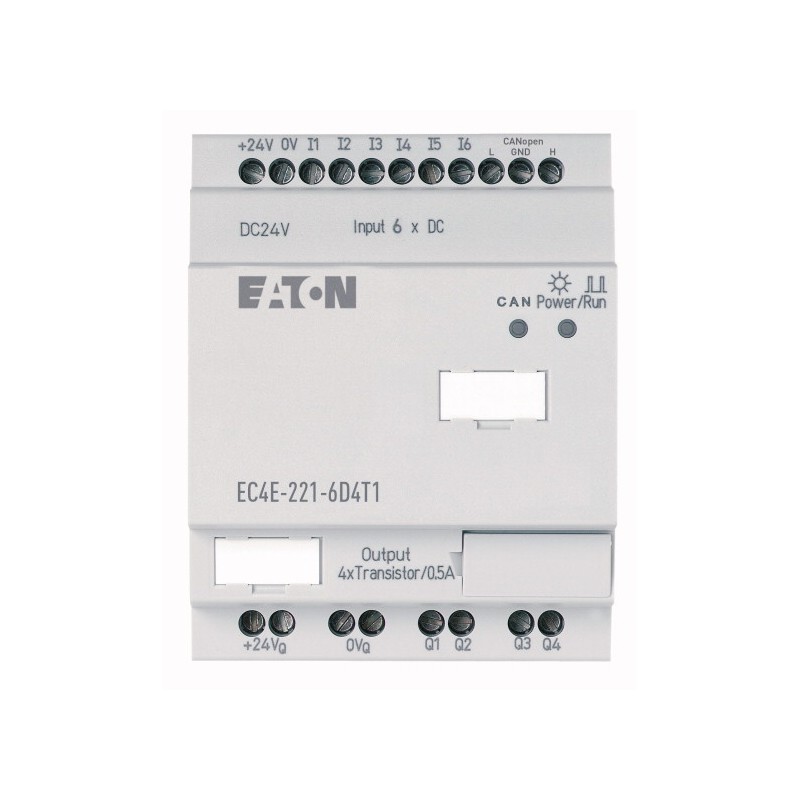

EC4E-221-6D4T1

114297

4560854

EATON-MOELLER

Módulo de ampliación CANopen; 24 V DC; 6ED, 4SD

Expansión de E/S, integrada, 24 V CC, 6DI, 4DO(T)

Expansión de E/S a través de CANopen. Se puede utilizar para XC100/200, EC4P, XV-...

Más detalles


Controladores industriales (PLC) > Módulo de entradas/salidas digitales de PLC

Autómatas Programables EC4P

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Expansión de e/S, integrado, 24 V DC, 6DI, 4DO(T)
Expansión de e/S a través de CANopen. Puede ser utilizado para XC100/200, EC4P, XV-...

Programa de entrega

Gama de productos
I/O remoto de los sistemas de
Plc Compacto
Subrango
I/O expansiones digitales/analógicas
La función básica de
Expansiones
Descripción
utilizable a través de CANopen®
La función
CANopen® expansión EC4E
Entradas
Entradas de expansión (número)
Digital: 6
Salidas
Transistor
Cuatro
Características adicionales
Reloj de tiempo Real
✔
Tensión de alimentación
24 V DC
Para el uso con
easy800
EC4P
MFD-CP8...
MFD-CP10...
Para el uso con
XC100/200, EC4P, MFD4 (a través de CANopen®)

Datos técnicos

General
Dimensiones (W x H x D)
71.5 x 90 x 58 (4 PE) mm
Peso
0.2 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Terminal de capacidades
Sólido
0.2/4 (AWG 22 - 12) mmDos
Flexible con el casquillo
0.2/2.5 (AWG 22 - 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
-25 a 55, frío según IEC 60068-2-1, calor según IEC 60068-2-2 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Almacenamiento [ϑ]
-40 - +70 °C
Condiciones ambientales, mecánicos
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
II/2
La descarga electrostática (ESD)estándar aplicado
IEC EN 61000-4-2, Nivel 3
La descarga electrostática (ESD)Descarga de aire
8 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
2 kV (los cables de la fuente, simétrica, FÁCIL...CA)
0,5 kV (los cables de la fuente, simétrico, fácil-DC)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Fuente de alimentación
Tensión nominal [Ue]
24 VCC (-15/+20%) V
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
La corriente de entrada
150 mA a Uesin carga
De huecos de tensión
≤ 20
(IEC/EN 61131-2) ms
La disipación de calor [P]
Normalmente 3.5 W
Interfaces
CANopen®Velocidad de transferencia de datos
500 kBit/s, 25 m250 kBit/s, 40m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®La terminación de Bus (primera y última estación)
A través integrado interruptor Dip
CANopen®Tipos de conexión
2 x terminales (véase la capacidad del terminal)
Modo esclavoLas estaciones de
max. 62 Número de
Modo esclavoPDO tipo
Asincrónica, cíclicos, acíclicos
Modo esclavoControl de contacto corriente nominal
a DS301V4
Entradas digitales de 24 V DC
Número de
Seis
Potencial de aislamiento
a partir de las salidas: sí
Tensión nominal [Ue]
24 V DC
Voltaje de entrada
< 5 (R1 - R6) en la señal "0"
> 15 (R1 - R6) en la señal "1" V DC
La corriente de entrada de señal 1La corriente de entrada de la señal de 1
3.3 (R1 a R6 (R12)) mA
Tiempo de desaceleración
20 (de "0" a "1", de rebote EN)
Normalmente 0.25 (R1 - R12) (de "0" a "1", de rebote OFF)
20 (de "1" a "0") ms
La longitud del Cable
100 (sin blindaje) m
Salidas de Transistor
Número de
Cuatro
Tensión nominal [Ue]
24 V DC
Rango permisible [Ue]
EL 20,4 - 28,8 V DC
Ondulación Residual
5 %
Corriente de la fuente de
Norma./max. 9/16 en señal de 0
12/22 en señal de 1 mA
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Potencial de aislamiento
de la fuente de alimentación, entradas
a la tarjeta de memoria: sí
Corriente de operación nominal en la señal "1" DC por canal [Ie]
Max. 0.5 a
Lámpara de carga sin Rvpor canal
5 W
Corriente Residual en el 0 de la señal por canal
< 0,1 mA
Max. la tensión de salida
2.5 (señal 0 en la carga externa < 10 MΩ)
U = Ue- 1 V (señal 1 en la Ie= 0,5 A) V
Protección de corto circuito
Sí, térmica (a través de análisis de los diagnósticos de entrada I16, I15; R15, R16)
Corto-circuito de corriente de disparo para Run≦ 10 mΩ
0.7 ≦ yoe≦ 2 por la salida de Un
Total de corriente de corto circuito
8 Un
Pico de corriente de corto circuito
16 Un
Térmica de recorte
Sí
Max. frecuencia de funcionamiento constante con carga resistiva
40000 Operaciones/h
La conexión en paralelo de salidasCon carga resistiva, inductiva de la carga externa es un supresor del circuito, la combinación dentro de un grupo
Grupo 1: T1 a T4
La conexión en paralelo de salidasNúmero de salidas [máx.]
Cuatro
La conexión en paralelo de salidasMax. corriente total
2 (¡Cuidado! Las salidas deben estar activados simultáneamente y por el mismo período de tiempo.) Un
Tensión de alimentación UAux
Protección contra inversión de polaridad
sí (Precaución: Un corto circuito será el resultado si 0 V o de la tierra se aplica a las salidas en el caso de que la tensión de alimentación está conectado a la mal polacos).
Red de easyNet
La terminación de Bus (primera y última estación)
A través integrado interruptor Dip

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
3.4 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+55 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
Cumple con la norma de producto requisitos.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / PLC I/O digital-módulo (EC001419)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / control lógico Programable (SPS) / SPS digital módulo de entrada/salida ([email protected] [AKE527014])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
El 20,4 - 28,8 V
Voltaje tipo de tensión de alimentación
DC
Número de entradas digitales
Seis
Número de salidas digitales
Cuatro
Entradas digitales configurables
No
Salidas digitales configurables
No
La corriente de entrada de la señal de 1
3.3 mA
Permitido de tensión en la entrada
0 - 0 V
El tipo de voltaje (voltaje de entrada)
DC
Tipo de salida digital
Transistor
La corriente de salida
0.5 a
Permitido de tensión en la salida
0 - 0 V
Tipo de voltaje de salida
DC
Protección de corto circuito, salidas disponibles
Sí
La redundancia
No
Tipo de conexión eléctrica
Tornillo de conexión
Tiempo de retardo a la señal de cambio
20 - 20 ms
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
Ancho
71.5 mm
Altura
90 mm
Profundidad
58 mm

Aprobaciones

América Del Norte Certificación
Petición presentada por UL y CSA
Diseñado especialmente para América del Norte
No
Limitación De La Corriente En El Disyuntor
No
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Dimensiones

252X008

ETIM for 114297 Controladores lógicos programables PLC (EC001419)
Característica Valor
Tensión de alimentación 50 Hz CA (EF007532) 0 V
Tensión de alimentación 60 Hz CA (EF007533) 0 V
Tensión de alimentación CC (EF007534) 20.4 V
Tipo de tensión de alimentación (EF002991) DC
Número de entradas digitales (EF001992) 6
Número de salidas digitales (EF001993) 4
Entradas digitales configurables (EF008516) false
Salidas digitales configurables (EF008520) false
Consumo de energía (EF000346) None W
Corriente de entrada en la señal 1 (EF001428) 3.3 mA
Tensión de entrada permitida (EF007554) 0 V
Tipo de corriente (entrada) (EF003033) DC
Tipo de salida digital (EF003601) Transistor
Corriente de salida (EF003202) 0.5 A
Tensión de salida permitida (EF007553) 0 V
Tipo de corriente de salida (EF008222) DC
Protección contra cortocircuitos, salidas disponibles (EF003203) true
Redundancia (EF003156) false
Ejecución de la conexión eléctrica (EF003961) Screw connection
Tiempo de retardo con cambio de señal (EF002382) 20 ms
Apto para funciones de seguridad (EF001597) false
SIL según IEC 61508 (EF009889) None
Nivel de rendimiento según EN ISO 13849-1 (EF007399) None
Equipos asociados (Ex ia) (EF004141) false
Equipos asociados (Ex ib) (EF004142) false
Categoría de protección contra explosiones para gas (EF003997) None
Categoría de protección contra explosiones para polvo (EF003998) None
Anchura (EF000008) 71.5 mm
Altura (EF000040) 90 mm
Profundidad (EF000049) 58 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
