EC4E-221-6D4T1 114297 4560854 EATON ELECTRIC Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort. TOR(T) Agrandir l'image

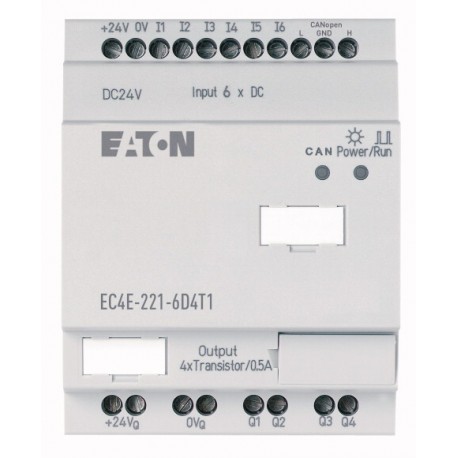

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EC4E-221-6D4T1 114297 4560854 EATON ELECTRIC Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort. TOR(T)

EC4E-221-6D4T1

114297

4560854

EATON-MOELLER

Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort. TOR(T)

Plus de détails


Commande industrielle API > Module d'entrées/sorties numérique

Automates programmables EC4P

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Extension d'E/S, CANopen, 24V DC, 6 entr. TOR, 4 sort. TOR(T)
Extension d'entrées/sorties via CANopen. Utilisation pour XC100/200, EC4P, XV-…

Gamme de livraison

Gamme
Système d'entrée/sortie EC4E
Automates compacts EC4P
Autres appareils de la gamme
Extensions d'E/S tout-ou-rien/analogiques
Fonction de base
Extensions
Description
utilisable via CANopen®
Fonction
Extension CANopen® EC4E
Entrées
Entrées Extension (nombre)
Tout-ou-rien : 6
Sorties
Transistor
4
Autres caractéristiques
Horloge temps réel
✔
Tension d’alimentation
24 V DC
Utilisation avec
easy800
EC4P
MFD-CP8...
MFD-CP10...
Utilisation pour
XC100/200, EC4P, MFD4 (via CANopen®)

Caractéristiques techniques

Généralités
Encombrements (L x H x P)
71.5 x 90 x 58 (4 PE) mm
Poids
0.2 kg
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Tournevis pour vis à fente
0.8 x 3.5 mm
Couple de serrage max.
0.6 Nm
Résistance climatique
Température d'emploi environnante
-25 à +55 ; froid selon IEC 60068-2-1 ; chaleur sèche selon IEC 60068-2-2 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Stockage [ϑ]
-40 - +70 °C
Résistance mécanique
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
II/2
Décharges électrostatiques (ESD)Norme appliquée
IEC/EN 61000-4-2, Level 3
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3
10 V/m
Transitoires rapides en salves
selon IEC/EN 61000-4-4 kV
Ondes de choc (Surge)
2 kV (câbles d'alimentation symétriques, EASY...AC)
0,5 kV (câbles d'alimentation symétriques, EASY...DC)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Tension assignée d'emploi [Ue]
24 DC (-15/+20%) V
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d'entrée
150 mA sous Uesans charge
Chutes de tension
≤ 20
(IEC/EN 61131-2) ms
Puissance dissipée [P]
3,5 W en moy.
Interfaces
CANopen®Vitesse de transmission
500 kBit/s, 25 m
250 kBit/s, 40m
125 kBit/s, 125 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m
CANopen®Résistance de terminaison de bus (premier et dernier participants)
par interrupteur DIP intégré
CANopen®Raccordement
2 × bornes (voir sections raccordables)
Mode esclaveParticipants
max. 62 Nombre
Mode esclaveType de PDO
asynchrone, cyclique, acyclique
Mode esclaveProfil de l'appareil
selon DS 301 V4
Entrées tout-ou-rien 24 V DC
Nombre
6
Séparation galvanique
avec les sorties : oui
Tension assignée d'emploi [Ue]
24 V CC
Tension d'entrée
< 5 (R1 - R6) avec signal à „0“
> 15 (R1 - R6) avec signal à „1“ V CC
Courant d'entrée à l'état « 1 »Courant d’entrée avec signal à 1
3.3 (R1 à R6 (R12)) mA
Temporisation
20 (de « 0 » à « 1 », anti-rebondissement activé)
en moyenne 0.25 (R1 - R 12) (de « 0 » à « 1 », anti-rebondissement désactivé)
20 (de « 1 » à « 0 ») ms
Longueur de câble
100 (non blindé) M
Sorties à transistors
Nombre
4
Tension assignée d'emploi [Ue]
24 V DC
Plage admissible [Ue]
20.4 - 28.8 V DC
Ondulation résiduelle
≦ 5 %
Courant d’alimentation
moy./max. 9/16 avec signal à 0
12/22 avec signal à 1 mA
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Séparation galvanique
avec l'alimentation, entrées
avec carte mémoire : oui
Courant assigné d'emploi à l'état « 1 » en CC par voie [Ie]
0.5 max. A
Charge de lampe sans Rv par canal
5 W
Courant résiduel à l'état « 0 », par canal
< 0.1 mA
Tension de sortie max.
2.5 (à l'état 0 avec charge externe < 10 MΩ)
U = Ue- 1 V (avec signal à 1 si Ie= 0.5 A) V
Protection contre les courts-circuits
Oui, thermique (analyse via les entrées de diagnostic I16, I15; R15, R16)
Courant de déclenchement sur court-circuit pour Ra≦ 10 mΩ
0.7 ≦ Ie≦ 2 par sortie A
Courant de court-circuit total
8 A
Courant de court-circuit de crête
16 A
Coupure thermique
Oui
Fréquence de commutation max. en cas de charge ohmique constante
40000 Man./h
Mise en parallèle des sortiesen cas de charge ohmique, de charge inductive avec circuit de protection externe, de combination au sein d'un groupe
Groupe 1 : Q1 à Q4
Mise en parallèle des sortiesNombre de sorties [max.]
4
Mise en parallèle des sortiesCourant global max.
2 (Attention ! Les sorties doivent être commandées simultanément et durant un laps de temps identique. ) A
Tension d'alimentation UAux
Protection contre l'inversion de polarité
Oui (Attention ! En cas d'inversion de polarité au niveau de la tension d’alimentation, toute application de tension (0V ou GND) aux sorties entraîne un court-circuit.)
Réseau easyNet
Résistance de terminaison de bus (premier et dernier participants)
par interrupteur DIP intégré

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
3.4 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module d'entrées/sorties numérique (EC001419)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie numérique ([email protected] [AKE527014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
6
nombre de sorties numériques
4
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
3.3 mA
tension admissible à l'entrée
0 - 0 V
type de tension d'entrée
DC
type de sortie numérique
transistor
courant de sortie
0.5 A
tension admissible à la sortie
0 - 0 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
oui
capacité de redondance
non
finition du raccordement électrique
borne à vis
temps de retard en cas de changement de signal
20 - 20 ms
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
71.5 mm
hauteur
90 mm
profondeur
58 mm

Homologations

North America Certification
Request filed for UL and CSA
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

252X008
