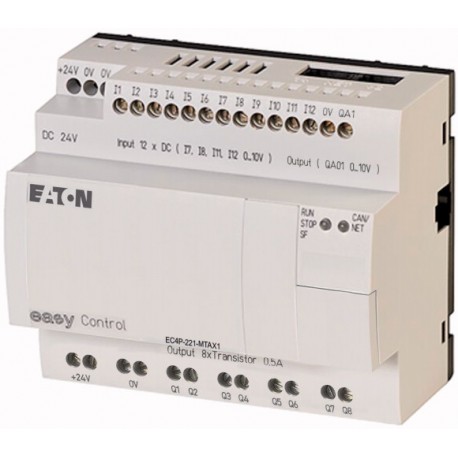

Dimensioni (B x H x P)
107.5 x 90 x 72 senza/79 con adattatore per MCC (6 unità passo) mm
Montaggio
Guida DIN IEC/EN 60715, 35 mm o montaggio a vite con 3 basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Display LCD (leggibile con sicurezza)
0 - 55 °C
Stoccaggio [ϑ]
-40 - +70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
1080 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
II/2
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2, Level 3
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst
IEC/EN 61000-4-4, Level 3 kV
Impulsi BurstCavo di alimentazione
2 kV
Impulsi BurstConduttori di segnale
2 kV
impulsi ad alta energia (surge)
2 kV (cavi di alimentazione simmetrici, easy ...AC)
0,5V (cavi di alimentazione simmetrici, EASY...DC)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario
Tip. ± 5 (± 0,5 h⁄anno) s/giorno
Cicli di scrittura della memoria di rimanenza
10000000000 (10¹⁰) (cicli di lettura-⁄scrittura)
Tensione nominale di impiego [Ue]
24 DC (-15/+20%) V
Campo ammesso [Ue]
20.4 - 28.8 V DC
Corrente di ingresso
tip. 140 mA a Ue
Interruzioni di tensione
≤ 10
(IEC/EN 61131-2) ms
Dissipazione [P]
tip. 3,4 W
MemoriaCodice programma/dati
256/14 segmenti da 16 KB kByte
MemoriaMarker/dati di ritenzione
16/4/4/8 kByte
Tempo di ciclo per 1 k di istruzioni (Bit, Byte)
< 0.3 ms
Interfaccia PRG RS232Velocità di trasmissione dati
4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (Formato carattere: 8 Bit di dati, nessuna parità, 1 bit di stop) kBit/s
Interfaccia PRG RS232Tecnica di collegamento
Connettore femmina RJ45
Interfaccia PRG RS232Separazione galvanica
nessuno
Interfaccia PRG RS232Modalità di funzionamento MasterVelocità di trasferimento dati
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6 kBit/s
Interfaccia PRG RS232Modalità di funzionamento MasterFormati dei caratteri
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte d'invio in un blocco
190 Byte
Interfaccia PRG RS232Modalità di funzionamento MasterNumero di byte di ricezione in un blocco
190 Byte
EthernetBaudrate
10 MBit/s, 100 m MBit/s
EthernetTecnica di collegamento
RJ45
EthernetSeparazione galvanica
No
CANopen®Baudrate
500 kbit/s, 25 m
250 kbit/s, 60m
125 kbit/s, 125 m
50 kbit/s, 300 m
20 kbit/s, 700 m
10 kbit/s, 1000 m
CANopen®Terminazione bus (primo e ultimo utente)
Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)
CANopen®Tecnica di collegamento
2 x RJ45, a 8 poli
Modalità di funzionamento MasterNumero
8
Modalità di funzionamento SlaveUtenti
massimo 126 Numero
Modalità di funzionamento SlaveTipo PDO
asincrono, ciclico, aciclico
Modalità di funzionamento SlaveProfilo dell'apparecchio
secondo DS 301 V4
Ingressi digitali 24 V DC
Ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Indicazione di stato
LCD-Display
Separazione galvanica
verso le uscite: sì
alla rete easyNET, easyLink
Tensione nominale d'impiego [Ue]
24 V DC
Tensione di ingresso
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) nello stato „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) nello stato „1“ V DC
Corrente di ingresso nello stato "1"Corrente di ingresso nello stato 1
3.3 (I1 a I6)
2,2 (I7, I8)
3,3 (I9, I10)
2,2 (I11, I12) mA
Tempo di ritardo
tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) (da “0” a “1”)
tip. 0.02 (I1 - I4), tip. 0.25 (I5 - I12) da (“1” a “01”) ms
Lunghezza linea
100 (non schermata) m
Contatore incrementaleNumero ingressi di conteggio
1 (I1, I2, I3, I4)
Contatore incrementaleCampo valori
32 Bit
Contatore incrementaleFrequenza di conteggio
≦ 40 kHz
Contatore incrementaleForma dell'impulso
rettangolare
Contatore incrementaleIngressi contatori
I1, I2
Contatore incrementaleIngresso di riferimento
I3
Contatore incrementaleIngresso per interruttore di riferimento
I4
Contatore incrementaleIngressi di conteggio I1 e I2, I3 e I4
1
Contatore incrementaleSfasamento segnale
90°
Ingressi contatore rapidiNumero
2 (I1, I2) con 16 bit oppure 1 (I1) con 32 bit
Ingressi contatore rapidiCampo valori
16/32 Bit
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 50 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Numero
4 (I7, I8, I11, I12)
Separazione galvanica
verso le uscite: sì
verso interfaccia/scheda di memoria: no
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Tipo di uscita
Tensione continua
Corrente di uscita massima
0.01 A
Protezione contro sovraccarichi e corto circuiti
sì
Risoluzione
0.01 V DC analogico
10 Bit (valore 0 - 1023) digitale
Tempo di assestamento
100 µs
Precisione-25 °C/+55 °C
2 %
Tempo di conversione analogico/digitale
ogni ciclo CPU ms
Tensione nominale di impiego [Ue]
24 V DC
Campo ammesso [Ue]
20.4 - 28.8 V DC
Corrente di alimentazione
tip./max. 18/32 nello stato 0
24/44 nello stato 1 mA
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Separazione galvanica
rispetto alla tensione di alimentazione, ingressi
verso scheda di memoria: sì
verso gli ingressi: sì
Corrente nominale d'impiego nello stato “1” DC per canale [Ie]
max. 0.5 A
Carico lampada senza Rvper canale
5 W
Corrente residua nello stato "0" per canale
< 0.1 mA
Tensione di uscita max.
2.5 (stato 0 per carico esterno < 10 MΩ)
U = Ue- 1 V (stato 1 per Ie= 0.5 A) V
Protezione contro cortocircuiti
sì, elettronica (Q1 - Q4), termica (Q5 - Q8), (analisi eseguita con ingresso diagnostico I16, I15)
Corrente di apertura al corto circuito per Ra10 mΩ
0.7 ≦ Ie≦ 2 per uscita A
Corrente di corto circuito complessiva massima
16 A
Corrente al corto circuito di picco
32 A
Massima frequenza di commutazione con carico ohmico costante RL< 100 kΩ (a seconda del numero di canali attivi e del carico)
40000 Manovre/h
Collegabilità in parallelo delle uscitecon carico ohmico, carico induttivo con circuito di protezione esterno, combinazione nell'ambito di un gruppo
Gruppo 1: da Q1 a Q4
Gruppo 2: da Q5 a Q8
Collegabilità in parallelo delle usciteNumero di uscite [max.]
4
Collegabilità in parallelo delle usciteMax. corrente totale
2 (Attenzione! Le uscite devono essere comandate contemporaneamente e per lo stesso tempo) A
Visualizzazione di stato delle uscite
display LCD
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0.95 = 1 ms, R = 48 Ω, L = 16 mHMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoDC-13, T0.95 = 72 ms, R = 48 Ω, L = 1.15 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HFattore di contemporaneità
0.25 g
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1senza circuito di protezione esternoT0,95 = 15 ms, R = 48 Ω, L = 0,24 HMassima frequenza di commutazione f = 0.5 Hz (max. durata di inserzione = 50 %)
1500 Manovre
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoFattore di contemporaneità
1 g
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoDurata di inserzione
100 % durata di inserzione
Carico induttivo a norma EN 60947-5-1con circuito di protezione esternoMax. frequenza di commutazione, max. durata di inserzione
A seconda del circuito di protezione Manovre
Tensione di alimentazione UAux
Protezione contro inversioni di polarità
sì (attenzione: se viene applicata sulle uscite 0V o GND con una tensione di alimentazione a polarità invertita, si verifica un corto circuito)
Terminazione bus (primo e ultimo utente)
Connettore EASY-NT-R (incl. resistenza di terminazione bus 120 Ω)
