> EATON - MOELLER>Relè termici>C445BD-SDNN 181547 ELECTRIC Apparecchio base, 24VDC, 4DI 24VDC, 3DO-relè
Prodotto precedente Prodotto successivo

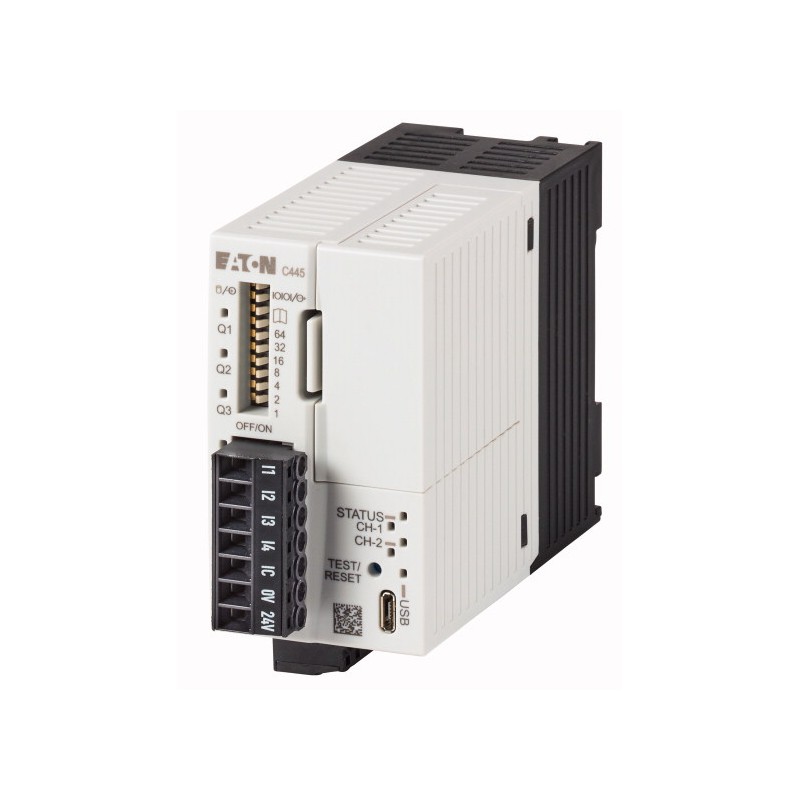

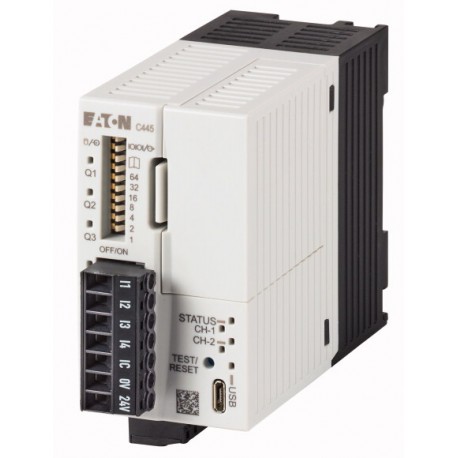

C445BD-SDNN 181547 EATON ELECTRIC Apparecchio base, 24VDC, 4DI 24VDC, 3DO-relè Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

C445BD-SDNN 181547 EATON ELECTRIC Apparecchio base, 24VDC, 4DI 24VDC, 3DO-relè

C445BD-SDNN

181547

EATON-MOELLER

Apparecchio base, 24VDC, 4DI 24VDC, 3DO-relè

Apparecchi di base; 24 V DC; 4ED 24VDC; 3SR

Maggiori dettagli


Relè termici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Apparecchio base, 24VDC, 4DI 24VDC, 3DO-relè

Programma di fornitura

Assortimento
Apparecchi base
Descrizione
Ingressi digitali 24 V DC
Tensione nominale di alimentazione del circuito di comando [Us]
24 V DC

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-4-1, UL 60947-4-1
DimensioniLarghezza
45 mm
DimensioniAltezza
80 mm
DimensioniProfondità
112 mm
Peso
0.24 kg
Montaggio
Guida DIN secondo IEC/EN 60715, 35 mm
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Posizione di montaggio
verticale
Resistenza agli urti
15
Durata dell'urto 11 ms
non-operating g
Altitudine
max. 2000 mm
Sezioni di collegamentoRigido
1 x (0,2 - 2,5) mm2
Sezioni di collegamentoFlessibile, con puntalino
1 x (0,2 - 2,5) mm2
Sezioni di collegamentoA filo unico o a trefoli
1 x AWG24 - 12 AWG
Sezioni di collegamentoNota
Lunghezza minima 7 mm.
Temperatura ambiente
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+60 °C
Stoccaggio [ϑ]
-40 - +80 °C
Circuito principale
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale d'impiego [Ue]
110 - 690 V AC
Frequenza nominale [f]
47 - 63 Hz
Dissipazione statica, indipendente dalla corrente [Pvs]
5 W
Misurazione della correnteClasse di sgancio
5 - 40 CLASS
Porta di comando
Dati in ingressoTensione di alimentazione [UAUX]
24 (-25 - +25 %) V DC
Circuito di comando (ON, L, R)Livello di commutazione "Low"
0 - 5 V
Circuito di comando (ON, L, R)Livello di commutazione "High"
15 - 20 V
Uscite dei segnali di ritornoEquipaggiamento contattiNA = norm. aperto
2 contatto NA
Uscite dei segnali di ritornoEquipaggiamento contattiW = Commutatore
1 W
Uscite dei segnali di ritornoTensione d'impiego nominale [Ue]
24 V
Uscite dei segnali di ritornoCorrente nominale d'impiegoDC-1324 V [Ie]
1.5 A
Uscite dei segnali di ritornoCorrente nominale d'impiegoPilot DutyComando in corrente alternata
B300
Uscite dei segnali di ritornoCorrente nominale d'impiegoPilot DutyComando in corrente continua
R300 nur Schließer
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (ESD)Norma applicata
IEC/EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
4 kV
Campi elettromagnetici (RFI)Norma applicata
IEC/EN 61000-4-3
Campi elettromagnetici (RFI)
80 - 1000 MHz: 10 V/m
Impulsi Burst
2
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
1 kV (simmetrico)
2 kV (asimmetrico)
secondo IEC/EN 61000-4-5
Ammisione a IEC EN 61000-4-6
10 V
Dati di potenza approvati
Contatti ausiliariPilot DutyComando in corrente alternata
B300
Contatti ausiliariPilot DutyComando in corrente continua
R300 nur Schließer
Contatti ausiliariGeneral UseAC
240 V
Contatti ausiliariGeneral UseAC
1.5 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
0.1 A

Verifiche di progetto secondo IEC/EN 61439

Dissipazione statica, indipendente dalla corrente [Pvs]
5 W
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+60 °C

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E1230
UL Category Control No.
NKCR
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Dimensioni

2326DIM-1

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C445BD-SDNN C445BD-SDNN 181547 IT_181547.pdf 206 Kbytes C445BD-SDNN C445BD-SDNN 181547 IT_181547.pdf
