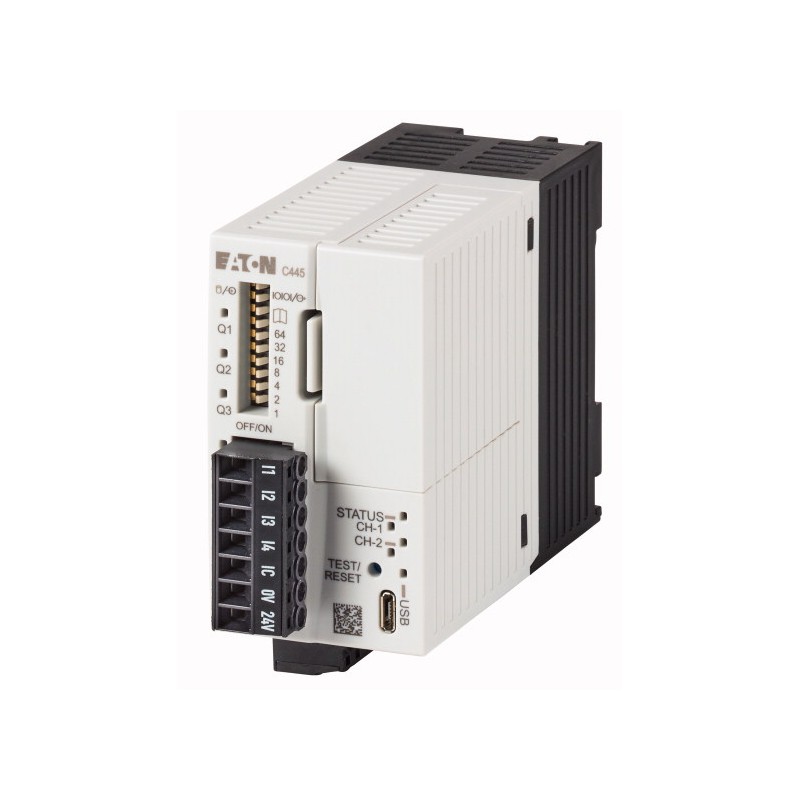

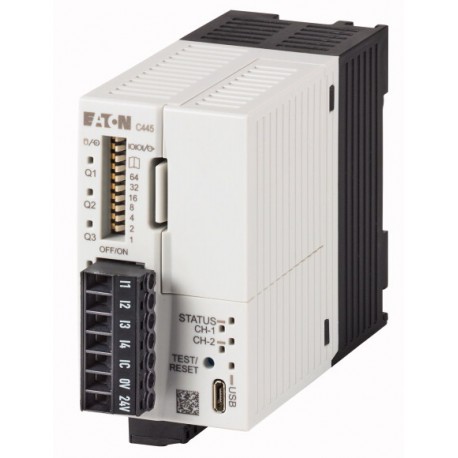

Normas
IEC/EN 60947-4-1, UL 60947-4-1
DimensionesProfundidad
112 mm
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Posición de montaje
Vertical
Mecánica de resistencia a los golpes
Quince
Duración de la descarga, 11 ms
no operativos g
Capacidad del TerminalSólido
1 x (0,2 - 2,5) mmDos
Capacidad del Terminalflexible, con virola
1 x (0,2 - 2,5) mmDos
Capacidad del TerminalSólido o trenzado
1 x AWG24 - 12 AWG
Capacidad del TerminalNotas
Longitud mínima de 7 mm.
Condiciones climáticas ambientales
Temperatura ambiente de operación min.
-40 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
Almacenamiento [ϑ]
-40 - +80 °C
Principal la realización de rutas de
Categoría de sobretensión/grado de contaminación
III/3
Voltaje nominal de funcionamiento [Ue]
110 - 690 V AC
Frecuencia nominal [f]
47 - 63 Hz
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
5 W
Medición de corrienteLa liberación de la clase
5 - 40 CLASE
Los datos de entradaTensión de alimentación [UAUX]
24 (-25 - +25 %) V DC
Accionamiento del circuito (A, L, R)Conmutación de nivel "Bajo"
0 - 5 V
Accionamiento del circuito (A, L, R)Conmutación de nivel "Alto"
15 - 20 V
Comentarios salidasContactosN/S = Normalmente abierto
2 N/S
Comentarios salidasContactosCO = cambio
1 CO
Comentarios salidasVoltaje nominal de funcionamiento [Ue]
24 V
Comentarios salidasCorriente de operación nominalDC-1324 V [Ie]
1.5 Una
Comentarios salidasCorriente de operación nominalServicio De PilotoAC operados
B300
Comentarios salidasCorriente de operación nominalServicio De PilotoCC operada
R300 nur Schließer
Compatibilidad electromagnética (EMC)
La descarga electrostática (ESD)estándar aplicado
IEC/EN 61000-4-2
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
4 kV
Los campos electromagnéticos (RFI)estándar aplicado
IEC/EN 61000-4-3
Los campos electromagnéticos (RFI)
80 - 1000 MHz: 10 V/m
Ráfaga
Dos
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
1 kV (simétrica)
2 kV (asimétrica)
de acuerdo a la norma IEC/EN 61000-4-5
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300
Contactos auxiliaresServicio De PilotoCC operada
R300 nur Schließer
Contactos auxiliaresDe Uso GeneralCA
240 V
Contactos auxiliaresDe Uso GeneralCA
1.5 Una
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
0.1 a
