> EATON - MOELLER>Relais thermiques>C445BD-SDNN 181547 ELECTRIC Appareil de base, 24V DC, 4DI 24VDC, 3 sort.TOR à relais
Produit précédent Produit suivant

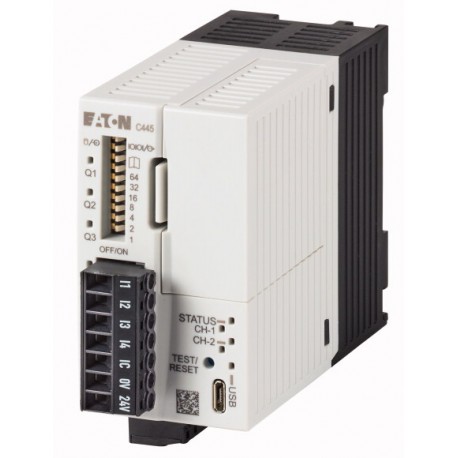

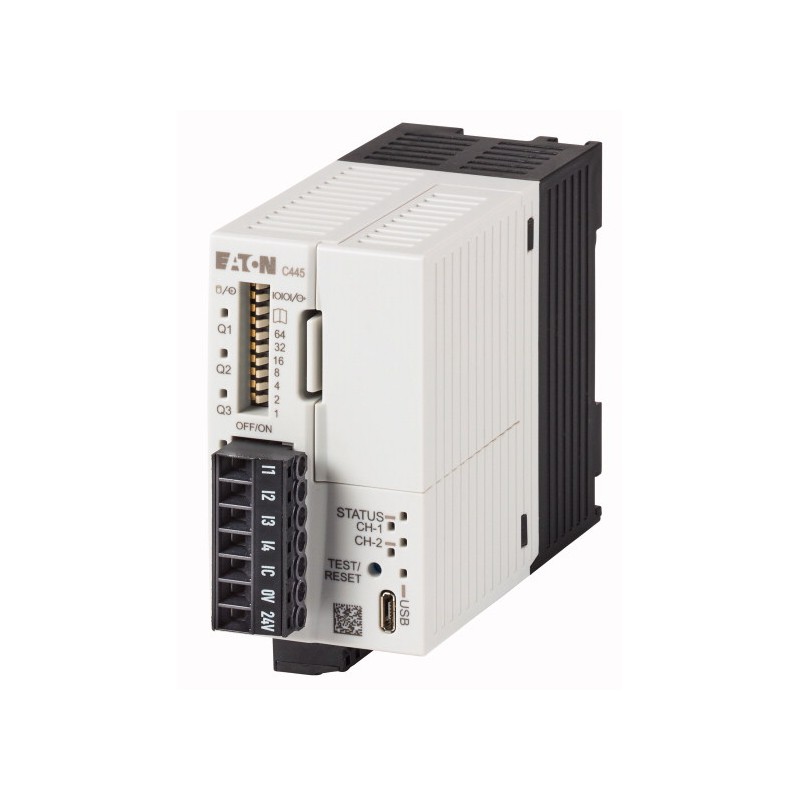

C445BD-SDNN 181547 EATON ELECTRIC Appareil de base, 24V DC, 4DI 24VDC, 3 sort.TOR à relais Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

C445BD-SDNN 181547 EATON ELECTRIC Appareil de base, 24V DC, 4DI 24VDC, 3 sort.TOR à relais

C445BD-SDNN

181547

EATON-MOELLER

Appareil de base, 24V DC, 4DI 24VDC, 3 sort.TOR à relais

Appareil de base; 24 V DC; 4ED 24VDC; 3SR

L'appareil de base, 24 V DC, 4DI 24 VCC, 3 NE des relais

Plus de détails


Relais thermiques

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Appareil de base, 24V DC, 4DI 24VDC, 3 sort.TOR à relais
Alternate Catalog No.
C445BD-SDNN
[

Gamme de livraison

Gamme
Appareils de base
Description
Entrées TOR 24 VDC
Tension assignée d'alimentation des circuits de commande [Us]
24 V DC
,

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 60947-4-1, UL 60947-4-1
EncombrementsLargeur
45 mm
EncombrementsHauteur
80 mm
EncombrementsProfondeur
112 mm
Poids
0.24 kg
Facilité de montage et gain de place
Profilé chapeau IEC/EN 60715, 35 mm
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Position de montage
Verticale
Tenue aux chocs
15
Durée de choc 11 ms
non opérationnel g
Altitude d’installation
max. 2000 m
Sections raccordablesConducteur à âme massive
1 x (0,2 - 2,5) mm2
Sections raccordablesSouple, à embout
1 x (0,2 - 2,5) mm2
Sections raccordablesâme massive ou multibrins
1 x AWG24 - 12 AWG
Sections raccordablesRemarque
Longueur min. 7 mm.
Résistance climatique
Température d’emploi min.
-40 °C
Température d’emploi max.
+60 °C
Stockage [ϑ]
-40 - +80 °C
Circuits principaux
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'emploi [Ue]
110 - 690 V AC
Fréquence assignée [f]
47 - 63 Hz
Puissance dissipée statique, dépendante du courant [Pvs]
5 W
Mesure de courantClasse de déclenchement
5 - 40 CLASSE
Partie commande
Données d'entréeTension d'alimentation [UAUX]
24 (-25 - +25 %) V DC
Circuit de commande (ON, L, R)Niveau commutation signal bas (low)
0 - 5 V
Circuit de commande (ON, L, R)Niveau commutation signal haut (high)
15 - 20 V
Sorties signal de confirmationNombre de contactsF = contact à fermeture
2 F
Sorties signal de confirmationNombre de contactsOF = contact-inverseur
1 OF
Sorties signal de confirmationTension assignée d'emploi [Ue]
24 V
Sorties signal de confirmationCourant assigné d'emploiDC-1324 V [Ie]
1.5 A
Sorties signal de confirmationCourant assigné d'emploiPilot DutyAvec bobine AC
B300
Sorties signal de confirmationCourant assigné d'emploiPilot DutyAvec bobine DC
R300 nur Schließer
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (ESD)Norme appliquée
IEC/EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
4 kV
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI)Norme appliquée
IEC/EN 61000-4-3
Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI)
80 - 1000 MHz: 10 V/m
Transitoires rapides en salves
2
selon IEC/EN 61000-4-4 kV
Ondes de choc (Surge)
1 kV (symétrique)
2 kV (asymétrique)
selon IEC/EN 61000-4-5
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Caractéristiques électriques homologuées
Contacts auxiliairesPilot DutyAvec bobine AC
B300
Contacts auxiliairesPilot DutyAvec bobine DC
R300 nur Schließer
Contacts auxiliairesGeneral UseAC
240 V
Contacts auxiliairesGeneral UseAC
1.5 A
Contacts auxiliairesGeneral UseDC
250 V
Contacts auxiliairesGeneral UseDC
0.1 A
,

Vérification de la conception selon IEC/EN 61439

Puissance dissipée statique, dépendante du courant [Pvs]
5 W
Température d’emploi min.
-40 °C
Température d’emploi max.
+60 °C
,

Homologations

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E1230
UL Category Control No.
NKCR
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Encombrements

]

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C445BD-SDNN C445BD-SDNN 181547 181547_FR.pdf 207 Kbytes C445BD-SDNN C445BD-SDNN 181547 181547_FR.pdf
