> EATON - MOELLER>Thermische Relais>C445BD-SDNN 181547 ELECTRIC Grundgerät, 24VDC, 4DI 24VDC, 3DO-Relais
Vorheriges Produkt Nächstes Produkt

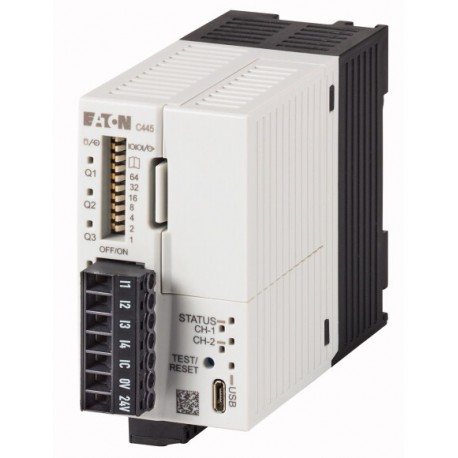

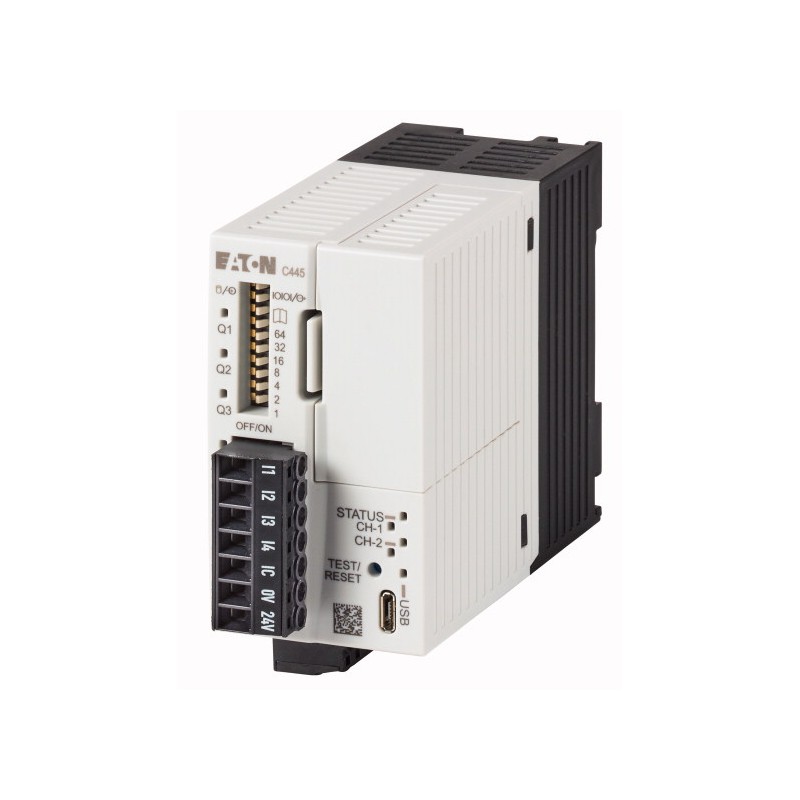

C445BD-SDNN 181547 EATON ELECTRIC Grundgerät, 24VDC, 4DI 24VDC, 3DO-Relais Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

C445BD-SDNN 181547 EATON ELECTRIC Grundgerät, 24VDC, 4DI 24VDC, 3DO-Relais

C445BD-SDNN

181547

EATON-MOELLER

Grundgerät, 24VDC, 4DI 24VDC, 3DO-Relais

Apparat base; DC 24 V; 4ED 24VDC; 3SR

Mehr Infos


Thermische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Grundgerät, 24VDC, 4DI 24VDC, 3DO-Relais
Intelligentes Motormanagement System C445 Grundgerät, 24VDC, 4 digitale Eingänge 24VDC, 3 digitale Ausgang-Relais

Lieferprogramm

Sortiment
Grundgeräte
Beschreibung
Digitaleingänge 24 V DC
Bemessungssteuerspeisespannung [Us]
24 V DC

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-4-1, UL 60947-4-1
AbmessungenBreite
45 mm
AbmessungenHöhe
80 mm
AbmessungenTiefe
112 mm
Gewicht
0.24 kg
Montage
Hutschiene IEC/EN 60715, 35 mm
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Einbaulage
Vertikal
Schockfestigkeit
15
Schockdauer 11 ms
non-operating g
Aufstellungshöhe
max. 2000 m
Anschlussquerschnitteeindrähtig
1 x (0,2 - 2,5) mm2
Anschlussquerschnittefeindrähtig, mit Aderendhülse
1 x (0,2 - 2,5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
1 x AWG24 - 12 AWG
AnschlussquerschnitteHinweis
Mindestlänge 7 mm.
Klimatische Umgebungsbedingungen
Min. Betriebsumgebungstemperatur
-40 °C
Max. Betriebsumgebungstemperatur
+60 °C
Lagerung [ϑ]
-40 - +80 °C
Hauptstrombahnen
Überspannungskategorie/Verschmutzungsgrad
III/3
Bemessungsbetriebsspannung [Ue]
110 - 690 V AC
Bemessungsfrequenz [f]
47 - 63 Hz
Verlustleistung statisch, stromunabhängig [Pvs]
5 W
StrommessungAuslöseklasse
5 - 40 CLASS
Steuerteil
EingangsdatenVersorgungsspannung [UAUX]
24 (-25 - +25 %) V DC
Steuerstromkreis (ON, L, R)Schaltpegel "Low"
0 - 5 V
Steuerstromkreis (ON, L, R)Schaltpegel "High"
15 - 20 V
RückmeldeausgängeKontaktbestückungS = Schließer
2 S
RückmeldeausgängeKontaktbestückungW = Wechsler
1 W
RückmeldeausgängeBemessungsbetriebsspannung [Ue]
24 V
RückmeldeausgängeBemessungsbetriebsstromDC-1324 V [Ie]
1.5 A
RückmeldeausgängeBemessungsbetriebsstromPilot DutyAC-betätigt
B300
RückmeldeausgängeBemessungsbetriebsstromPilot DutyDC-betätigt
R300 nur Schließer
Elektromagnetische Verträglichkeit (EMV)
Elektrostatische Entladung (ESD)angewandte Norm
IEC/EN 61000-4-2
Elektrostatische Entladung (ESD)Luftentladung
8 kV
Elektrostatische Entladung (ESD)Kontaktentladung
4 kV
Elektromagnetische Felder (RFI)angewandte Norm
IEC/EN 61000-4-3
Elektromagnetische Felder (RFI)
80 - 1000 MHz: 10 V/m
Burst Impulse
2
nach IEC/EN 61000-4-4 kV
energiereiche Impulse (Surge)
1 kV (symmetrisch)
2 kV (unsymmetrisch)
nach IEC/EN 61000-4-5
Einströmung nach IEC/EN 61000-4-6
10 V
Approbierte Leistungsdaten
HilfsschalterPilot DutyAC-betätigt
B300
HilfsschalterPilot DutyDC-betätigt
R300 nur Schließer
HilfsschalterGeneral UseAC
240 V
HilfsschalterGeneral UseAC
1.5 A
HilfsschalterGeneral UseDC
250 V
HilfsschalterGeneral UseDC
0.1 A

Daten für Bauartnachweis nach IEC/EN 61439

Verlustleistung statisch, stromunabhängig [Pvs]
5 W
Min. Betriebsumgebungstemperatur
-40 °C
Max. Betriebsumgebungstemperatur
+60 °C

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E1230
UL Category Control No.
NKCR
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Abmessungen

2326DIM-1

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
C445BD-SDNN C445BD-SDNN 181547 DE_181547.pdf 206 Kbytes C445BD-SDNN C445BD-SDNN 181547 DE_181547.pdf
