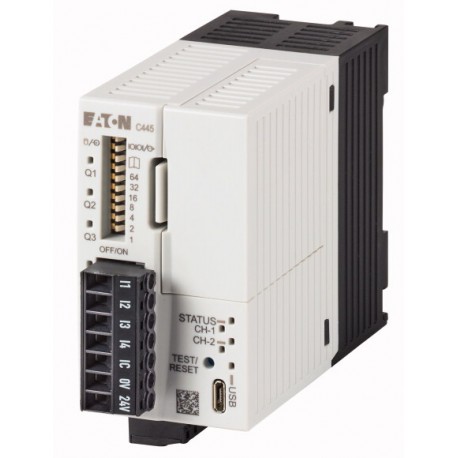

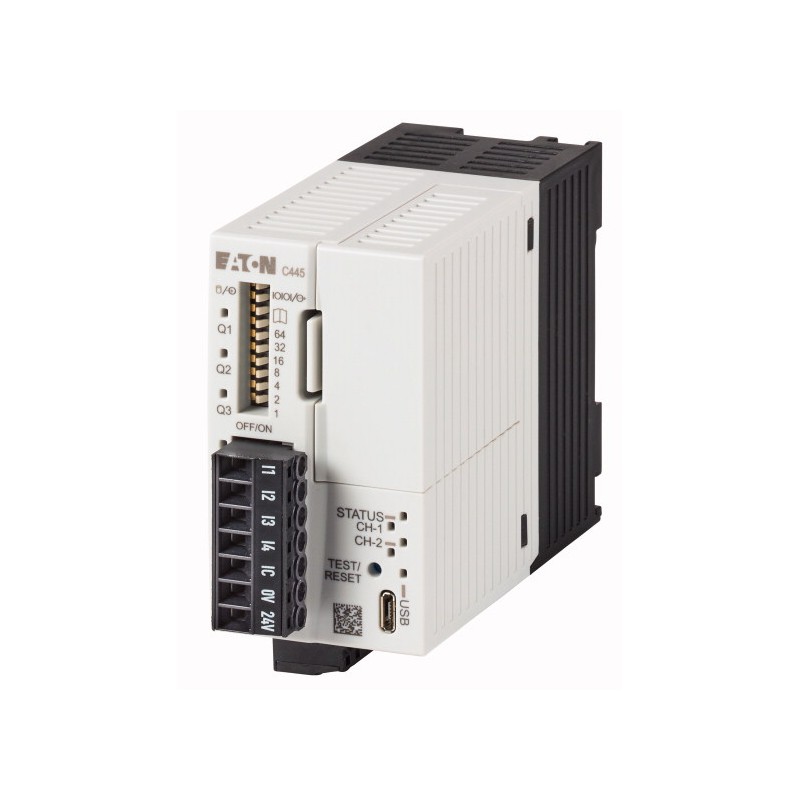

C445BD-SDNN 181547 EATON ELECTRIC Básicas do dispositivo, 24 V DC, 4DI 24VDC, 3 relés
C445BD-SDNN
181547
EATON-MOELLER
Básicas do dispositivo, 24 V DC, 4DI 24VDC, 3 relés
Aparelho de base; 24 V DC; 4ED 24VDC; 3SR
Dispositivo básico, 24 V DC, 4DI 24VDC, 3 relés o
Relés térmicos
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Básicas do dispositivo, 24 V DC, 4DI 24VDC, 3 relés
Alternativo Catálogo Não.
C445BD-SDNN
Inteligente sistema de gestão do motor C445 básicas do dispositivo, 24 V DC, 4 entradas digitais 24VCC, 3 relés de saída digital
Programa de entrega
A gama de produtos
Os dispositivos básicos
Descrição
Entradas digitais 24 V DC
Nominal tensão de controle [Us]
24 V DC
Dados técnicos
Geral
Normas
IEC/EN 60947-4-1, UL 60947-4-1
DimensõesLargura
45 mm
DimensõesAltura
80 mm
DimensõesProfundidade
112 mm
Peso
0,24 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP20
Posição de montagem
Vertical
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms
não-operacional g
Choque duração de 11 ms
não-operacional g
Altitude
Max. 2000 m
A capacidade do TerminalSólidos
1 x (0.2 - 2.5) mmDois
A capacidade do Terminalflexível, com virola
1 x (0,2 - 2,5) mmDois
A capacidade do TerminalSólido ou trançado
1 x AWG24 - 12 AWG
A capacidade do TerminalNotas
Comprimento mínimo de 7 mm.
Climáticas, condições ambientais
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+60 °C
Armazenamento [ϑ]
-40 - +80 °C
Principal a realização de caminhos
Categoria de sobretensão/grau de poluição
III/3
Nominal tensão de operação [Ue]
110 - 690 V AC
Frequência nominal [f]
47 - 63 Hz
Estática dissipação de calor, não-dependente da corrente [Pvs]
5 W
Medição de correnteLançamento de classe
5 - 40 CLASSE
Seção de controle
Dados de entradaTensão de alimentação [UAUX]
24 (-25 - +25 %) V DC
De acionamento do circuito (NO, L, R)Comutação de nível "Baixo"
0 - 5 V
De acionamento do circuito (NO, L, R)Comutação de nível "Alto"
15 - 20 V
Comentários saídasContactosN/S = Normalmente aberto
2 N/S
Comentários saídasContactosCO = mudança
1 CO
Comentários saídasNominal tensão de operação [Ue]
24 V
Comentários saídasCorrente operacional nominalDC-1324 V [Ie]
1,5 A
Comentários saídasCorrente operacional nominalPiloto DeverAC operado
B300
Comentários saídasCorrente operacional nominalPiloto DeverOperado DC
R300 nur Schließer
Compatibilidade eletromagnética (EMC)
A descarga eletrostática (ESD)norma aplicada
IEC/EN 61000-4-2
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
4 kV
Campos eletromagnéticos (RFI)norma aplicada
IEC/EN 61000-4-3
Campos eletromagnéticos (RFI)
De 80 a 1000 MHz: 10 V/m
Explosão
Dois
de acordo com a norma IEC/EN 61000-4-4 kV
de acordo com a norma IEC/EN 61000-4-4 kV
poder de pulsos (Surto)
1 kV (simétricas)
2 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
2 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300
Contatos auxiliaresPiloto DeverOperado DC
R300 nur Schließer
Contatos auxiliaresUso GeralAC
240 V
Contatos auxiliaresUso GeralAC
1,5 A
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,1 A
Verificação de projeto como de acordo com a IEC/EN 61439
Estática dissipação de calor, não-dependente da corrente [Pvs]
5 W
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+60 °C
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E1230
UL Controlo de Categoria Nenhuma.
NKCR
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Dimensões
