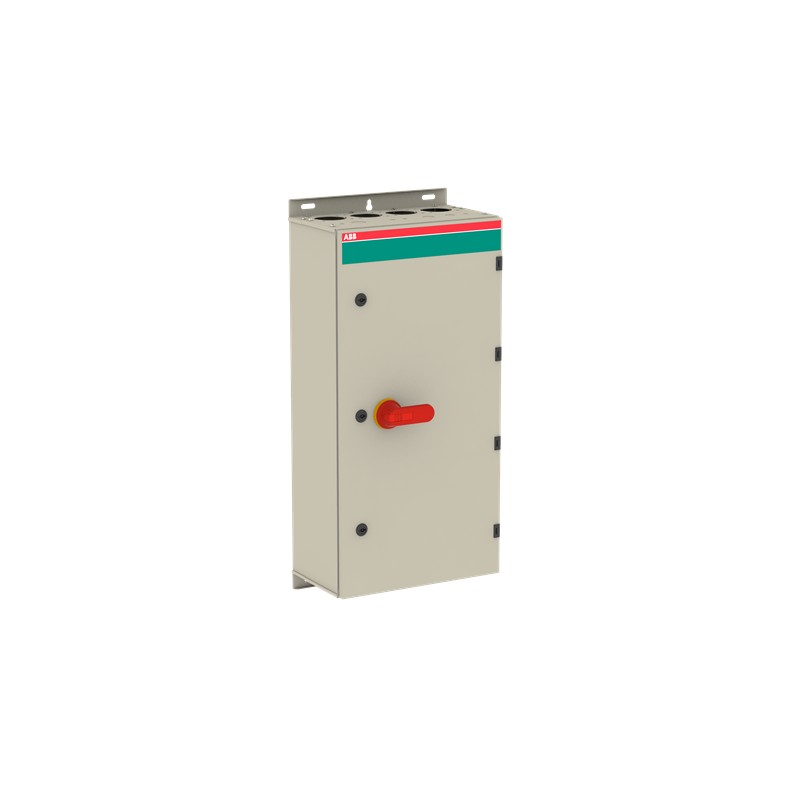

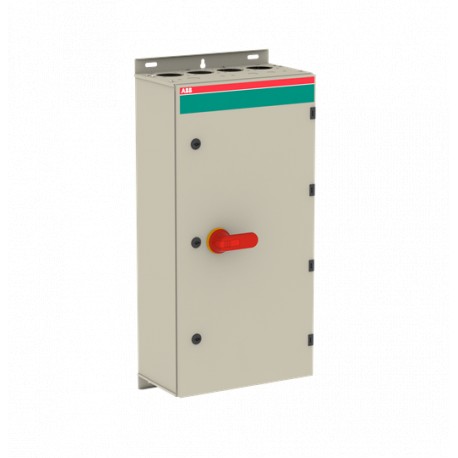

1SCA022742R3700 ABB Sezione t. EMC OT400DTRR3AZ in scatola
1SCA022742R3700
ABB
Sezione t. EMC OT400DTRR3AZ in scatola
OT400DTRR3AZ EMC safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 659a29ba-6cb8-42dc-a155-417083529295 Finlandia (FI) |
| SCIP semplificato | d0bd2b64-8737-44c9-944a-e458e759f4c6 Germania (DE) |
| 996e48e0-aead-4b20-a5b3-55025024573b Polania (PL) | |
| 66823b88-99a2-46e8-b015-86aae5651be1 Germania (DE) | |
| 228b35dc-c616-4012-9572-286692787c75 Ungheria (HU) | |
| e2308402-70a6-4d89-8afa-b85c7d73b647 Paesi Bassi (Olanda) (NL) | |
| 1e023997-12d9-456e-86fd-57418a6ba71c Danimarca (DK) | |
| 898c5b26-6da9-4f51-8b29-2c29da9932ae Francia (FR) | |
| ce315ee9-1571-49dd-8c0d-1c6616dc5bc0 Polania (PL) | |
| 3f8b7554-d04c-47dc-8900-5bc8b3d260e2 Belgio (BE) | |
| c4d1f723-cf31-4ee0-884d-fee7cd851224 Svezia (SE) | |
| 38cc55f1-9258-4003-91cf-c48d42700383 Croazia (HR) | |
| 298bb1e5-0daf-4d8e-9797-6965168f482c Repubblica Ceca (CZ) | |
| e2cdc82d-b70d-4180-aa55-45ad9a8b3e73 Norvegia (NO) | |
| ec7c8c0e-4f13-4042-bca9-9d12b510abe3 Italia (IT) | |
| 4ff50238-a5a5-4579-8358-2a31b228d983 Francia (FR) | |
| 23c08fb0-44b8-40cc-bfbd-fa29c9fc30d6 Grecia (GR) | |
| 48ec507a-f95a-484a-a1c8-a0d35a65aebe Svezia (SE) | |
| 0114b9b2-2f5d-46c0-b6d8-942a3590c2e9 Portogallo (PT) | |
| 257ad917-8e2d-4244-9525-651dd253461a Bulgaria (BG) | |
| a0e645be-5036-4ddb-b3e5-5609ab22de07 Polania (PL) | |
| 572f6b29-13b8-40fa-bccb-893e366907ee Belgio (BE) | |
| 3a4d09ef-da85-4e17-9844-f0f69ccec8b5 Spagna (ES) | |
| ac1deda8-2dd1-456b-a950-fc5b71ce859d Ungheria (HU) | |
| 8adab06d-0e11-400d-88b1-4d326bd61154 Germania (DE) | |
| 1eb5c46e-2851-41ac-a1e6-7a0b7e4f8c31 Germania (DE) | |
| b88b1426-7dd1-42bb-b18b-b5335d31ea53 Germania (DE) | |
| c39aa03c-2ad8-48c5-998c-4b6b852f5911 Estonia (EE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM804023P4R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 800 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 24.85 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 910 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 27 kg |
| EAN imballo livello 1 | 6417019240565 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Sezioni dei cavi-circuito principale | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 400 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 10 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 61.5 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 65 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 15 kA |
| Cacciavite raccomandato | Circuito Principale M10 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M10 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 400 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 400 A |
| resistenza a corrente di breve durata Icw (EF007050) | 15 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 220 kW |
| potenza di interruzione a 400 V (EF009166) | 220 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
