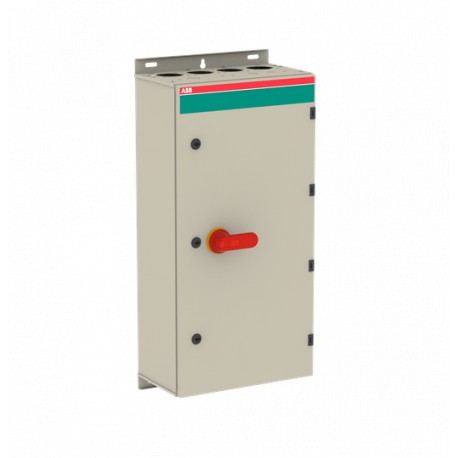

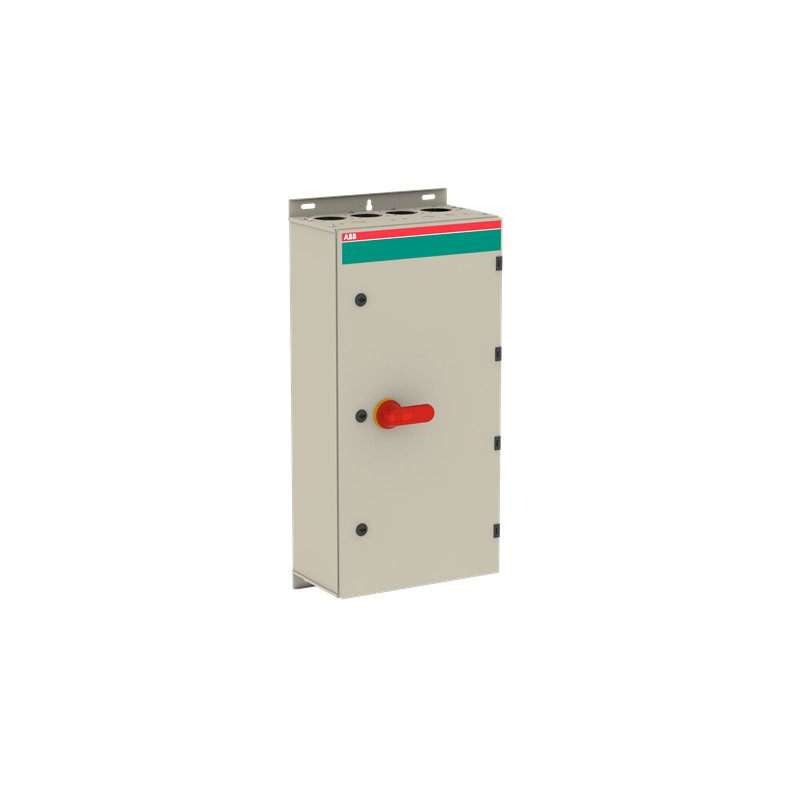

ABB 1SCA022742R3700 1SCA022742R3700 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022742R3700 ABB Seção int. EMC em caixa OT400DTRR3AZ

Referência: 1SCA022742R3700

Fabricante: ABB

Descrição:

Seção int. EMC em caixa OT400DTRR3AZ
OT400DTRR3AZ EMC safety switch

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 2.040,33 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP659a29ba-6cb8-42dc-a155-417083529295 Finland
SCIP simplificadod0bd2b64-8737-44c9-944a-e458e759f4c6 Germany
996e48e0-aead-4b20-a5b3-55025024573b Poland
66823b88-99a2-46e8-b015-86aae5651be1 Germany
228b35dc-c616-4012-9572-286692787c75 Hungary
e2308402-70a6-4d89-8afa-b85c7d73b647 Netherlands
1e023997-12d9-456e-86fd-57418a6ba71c Denmark
898c5b26-6da9-4f51-8b29-2c29da9932ae France
ce315ee9-1571-49dd-8c0d-1c6616dc5bc0 Poland
3f8b7554-d04c-47dc-8900-5bc8b3d260e2 Belgium
c4d1f723-cf31-4ee0-884d-fee7cd851224 Sweden
38cc55f1-9258-4003-91cf-c48d42700383 Croatia
298bb1e5-0daf-4d8e-9797-6965168f482c Czech Republic
e2cdc82d-b70d-4180-aa55-45ad9a8b3e73 Norway
ec7c8c0e-4f13-4042-bca9-9d12b510abe3 Italy
4ff50238-a5a5-4579-8358-2a31b228d983 France
23c08fb0-44b8-40cc-bfbd-fa29c9fc30d6 Greece
48ec507a-f95a-484a-a1c8-a0d35a65aebe Sweden
0114b9b2-2f5d-46c0-b6d8-942a3590c2e9 Portugal
257ad917-8e2d-4244-9525-651dd253461a Bulgaria
a0e645be-5036-4ddb-b3e5-5609ab22de07 Poland
572f6b29-13b8-40fa-bccb-893e366907ee Belgium
3a4d09ef-da85-4e17-9844-f0f69ccec8b5 Spain
ac1deda8-2dd1-456b-a950-fc5b71ce859d Hungary
8adab06d-0e11-400d-88b1-4d326bd61154 Germany
1eb5c46e-2851-41ac-a1e6-7a0b7e4f8c31 Germany
b88b1426-7dd1-42bb-b18b-b5335d31ea53 Germany
c39aa03c-2ad8-48c5-998c-4b6b852f5911 Estonia
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340016M0005
Mechanical DrawingsOTKM804023P4R.stp
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363090
País de origemFinland
Dimensions
Largura Líquida do Produto400 mm
Altura Líquida do Produto800 mm
Profundidade/Comprimento Líquidos do Produto230 mm
Peso Líquido do Produto24.85 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1415 mm
Profundidade/Comprimento da embalagem Nível 1910 mm
Altura da embalagem Nível 1325 mm
Peso bruto da embalagem Nível 127 kg
Nível de Embalagem 1 EAN6417019240565
Technical
Cable Entry PositionTop/Bottom
Cable Outlets Per Side4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Connecting Capacity Main CircuitHole Diameter 10 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 400 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroSteel sheet
Handle ColorRed / Yellow
Handle TypePistol handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts2 NO, 1 NC
Neutral TypeNo Neutral Terminal
Number of Auxiliary Contacts NC1
Number of Auxiliary Contacts NO2
Número de polos3P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 10 W
Rated Conditional Short-Circuit Current (Inc)61.5 kA
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 1000 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
Tensão operacional nominalMain Circuit 1000 V
Rated Short-Circuit Making Capacity (Icm)(1000 V AC) 65 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 15 kA
Recommended Screw DriverMain Circuit M10
Funções especiaisEMC
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 44 N·m
Technical UL/CSA
Recommended Screw DriverMain Circuit M10
Binário de apertoMain Circuit 44 N·m
Certificates and Declarations
Declaração de conformidade -CE1SCC340025D2704
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE4. Large Equipment (Any External Dimension More Than 50 cm)

ETIM for 1SCA022742R3700 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica1000 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica400 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica400 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica400 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica15 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica220 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica220 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica1
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica2
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaVermelho
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaConexão por parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica400 mm
Nome da característicaAltura (EF000040)
Valor da característica800 mm
Nome da característicaProfundidade (EF000049)
Valor da característica230 mm
