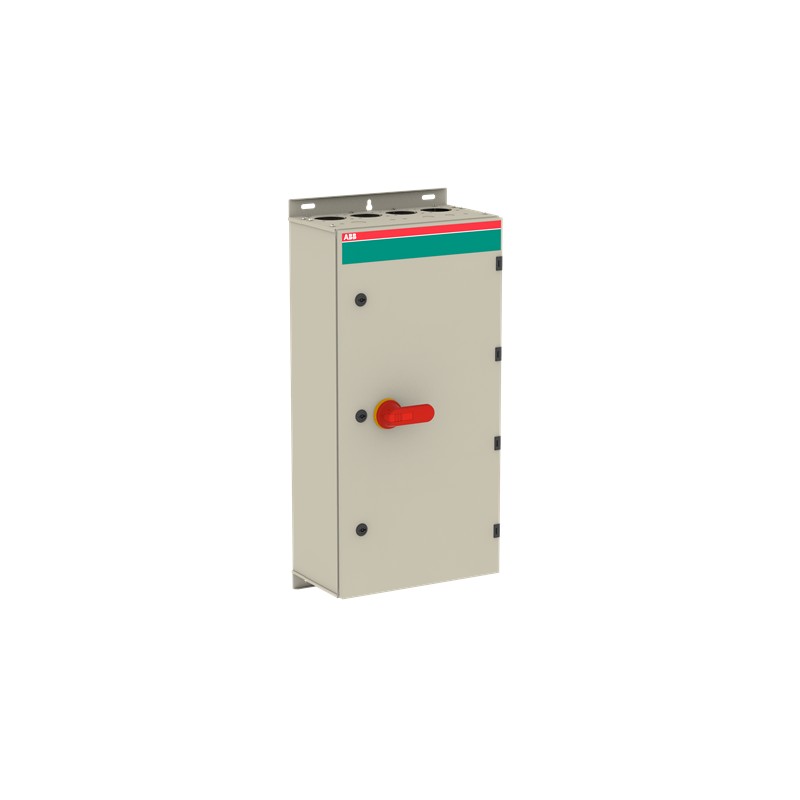

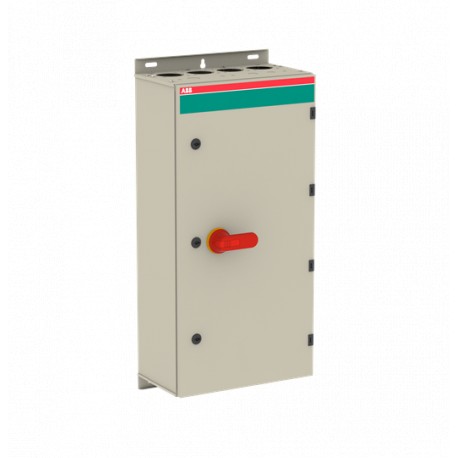

1SCA022742R3700 ABB Section int. boîte EMC OT400DTRR3AZ
Référence: 1SCA022742R3700
Fabricant: ABB
Description:
Section int. boîte EMC OT400DTRR3AZ
OT400DTRR3AZ EMC safety switch
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 659a29ba-6cb8-42dc-a155-417083529295 Finland |
| SCIP simplifié | d0bd2b64-8737-44c9-944a-e458e759f4c6 Germany |
| 996e48e0-aead-4b20-a5b3-55025024573b Poland | |
| 66823b88-99a2-46e8-b015-86aae5651be1 Germany | |
| 228b35dc-c616-4012-9572-286692787c75 Hungary | |
| e2308402-70a6-4d89-8afa-b85c7d73b647 Netherlands | |
| 1e023997-12d9-456e-86fd-57418a6ba71c Denmark | |
| 898c5b26-6da9-4f51-8b29-2c29da9932ae France | |
| ce315ee9-1571-49dd-8c0d-1c6616dc5bc0 Poland | |
| 3f8b7554-d04c-47dc-8900-5bc8b3d260e2 Belgium | |
| c4d1f723-cf31-4ee0-884d-fee7cd851224 Sweden | |
| 38cc55f1-9258-4003-91cf-c48d42700383 Croatia | |
| 298bb1e5-0daf-4d8e-9797-6965168f482c Czech Republic | |
| e2cdc82d-b70d-4180-aa55-45ad9a8b3e73 Norway | |
| ec7c8c0e-4f13-4042-bca9-9d12b510abe3 Italy | |
| 4ff50238-a5a5-4579-8358-2a31b228d983 France | |
| 23c08fb0-44b8-40cc-bfbd-fa29c9fc30d6 Greece | |
| 48ec507a-f95a-484a-a1c8-a0d35a65aebe Sweden | |
| 0114b9b2-2f5d-46c0-b6d8-942a3590c2e9 Portugal | |
| 257ad917-8e2d-4244-9525-651dd253461a Bulgaria | |
| a0e645be-5036-4ddb-b3e5-5609ab22de07 Poland | |
| 572f6b29-13b8-40fa-bccb-893e366907ee Belgium | |
| 3a4d09ef-da85-4e17-9844-f0f69ccec8b5 Spain | |
| ac1deda8-2dd1-456b-a950-fc5b71ce859d Hungary | |
| 8adab06d-0e11-400d-88b1-4d326bd61154 Germany | |
| 1eb5c46e-2851-41ac-a1e6-7a0b7e4f8c31 Germany | |
| b88b1426-7dd1-42bb-b18b-b5335d31ea53 Germany | |
| c39aa03c-2ad8-48c5-998c-4b6b852f5911 Estonia | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340016M0005 |
| Dessins mécaniques | OTKM804023P4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 800 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 24.85 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 910 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 27 kg |
| Code EAN du niveau d’emballage 1 | 6417019240565 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Capacité de connexion du circuit principal | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 400 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 10 W |
| Courant de court-circuit conditionnel nominal (Inc) | 61.5 kA |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 65 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 15 kA |
| Tournevis recommandé | Circuit principal M10 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 44 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M10 |
| Couple de serrage | Circuit principal 44 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
ETIM for 1SCA022742R3700 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique400 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique400 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique15 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique220 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique220 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
