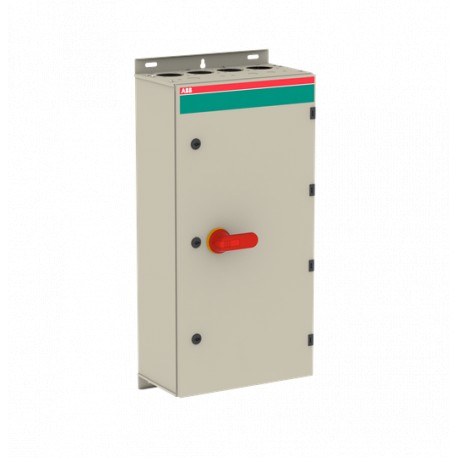

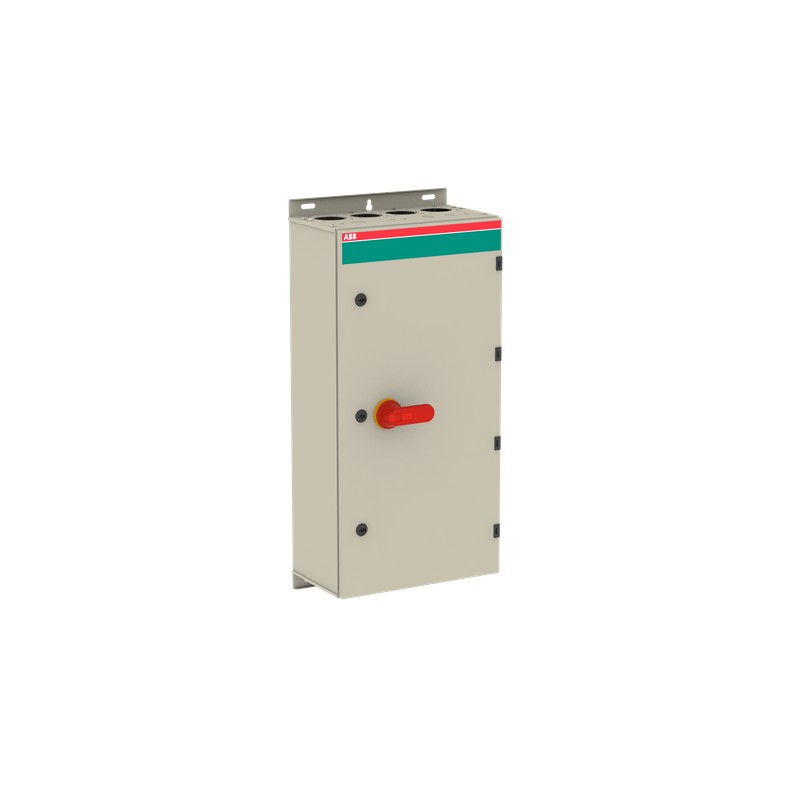

1SCA022742R3700 ABB Int. Seccion. en caja EMC OT400DTRR3AZ
1SCA022742R3700
ABB
Int. Seccion. en caja EMC OT400DTRR3AZ
OT400DTRR3AZ EMC safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 659a29ba-6cb8-42dc-a155-417083529295 Finland |
| SCIP simplificado | d0bd2b64-8737-44c9-944a-e458e759f4c6 Germany |
| 996e48e0-aead-4b20-a5b3-55025024573b Poland | |
| 66823b88-99a2-46e8-b015-86aae5651be1 Germany | |
| 228b35dc-c616-4012-9572-286692787c75 Hungary | |
| e2308402-70a6-4d89-8afa-b85c7d73b647 Netherlands | |
| 1e023997-12d9-456e-86fd-57418a6ba71c Denmark | |
| 898c5b26-6da9-4f51-8b29-2c29da9932ae France | |
| ce315ee9-1571-49dd-8c0d-1c6616dc5bc0 Poland | |
| 3f8b7554-d04c-47dc-8900-5bc8b3d260e2 Belgium | |
| c4d1f723-cf31-4ee0-884d-fee7cd851224 Sweden | |
| 38cc55f1-9258-4003-91cf-c48d42700383 Croatia | |
| 298bb1e5-0daf-4d8e-9797-6965168f482c Czech Republic | |
| e2cdc82d-b70d-4180-aa55-45ad9a8b3e73 Norway | |
| ec7c8c0e-4f13-4042-bca9-9d12b510abe3 Italy | |
| 4ff50238-a5a5-4579-8358-2a31b228d983 France | |
| 23c08fb0-44b8-40cc-bfbd-fa29c9fc30d6 Greece | |
| 48ec507a-f95a-484a-a1c8-a0d35a65aebe Sweden | |
| 0114b9b2-2f5d-46c0-b6d8-942a3590c2e9 Portugal | |
| 257ad917-8e2d-4244-9525-651dd253461a Bulgaria | |
| a0e645be-5036-4ddb-b3e5-5609ab22de07 Poland | |
| 572f6b29-13b8-40fa-bccb-893e366907ee Belgium | |
| 3a4d09ef-da85-4e17-9844-f0f69ccec8b5 Spain | |
| ac1deda8-2dd1-456b-a950-fc5b71ce859d Hungary | |
| 8adab06d-0e11-400d-88b1-4d326bd61154 Germany | |
| 1eb5c46e-2851-41ac-a1e6-7a0b7e4f8c31 Germany | |
| b88b1426-7dd1-42bb-b18b-b5335d31ea53 Germany | |
| c39aa03c-2ad8-48c5-998c-4b6b852f5911 Estonia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340016M0005 |
| Dibujos mecánicos | OTKM804023P4R.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 400 mm |
| Alto del producto | 800 mm |
| Largo del product | 230 mm |
| Peso del product | 24.85 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 910 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 27 kg |
| Embalaje Nivel 1 EAN | 6417019240565 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | 4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Capacidad de conexión del circuito principal | Diámetro del orificio 10 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 400 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 10 W |
| Corriente nominal de cortocircuito condicional (Inc) | 61.5 kA |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 400 A |
| (500 V) 400 A | |
| (690 V) 400 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 220 kW |
| (500 V) 280 kW | |
| (690 V) 355 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 65 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 15 kA |
| Destornillador recomendado | Main Circuit M10 |
| Funciones especiales | EMC |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 44 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M10 |
| Par de apriete | Main Circuit 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 400 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 400 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 15 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 220 kW |
| Poder de corte a 400 V (EF009166) | 220 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
