ABBHandschalter 1SCA022742R3700 ABB Abschnitt. Boxed EMC OT400DTRR3AZ

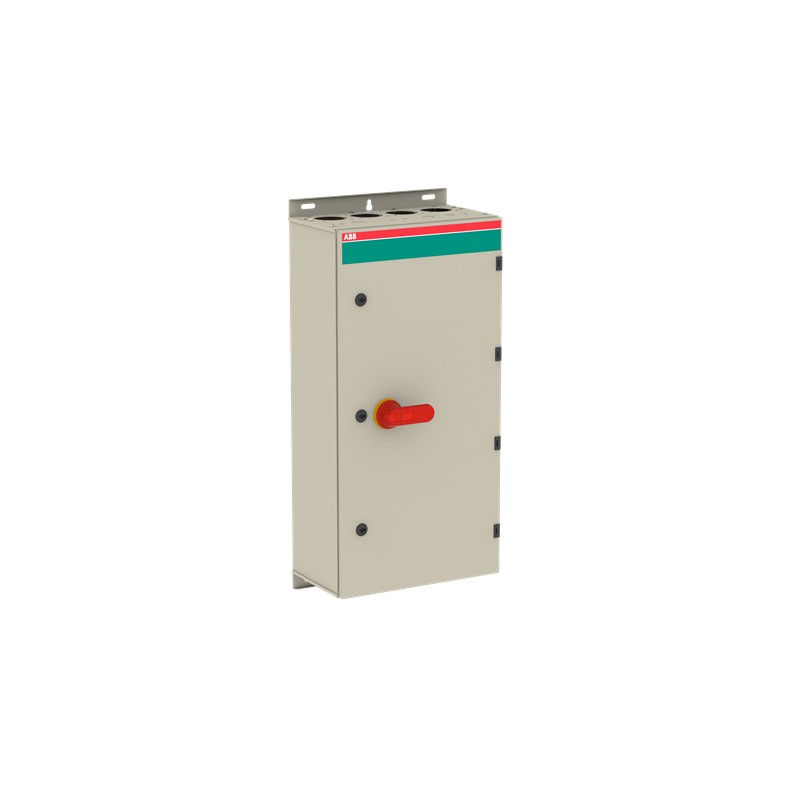

ABB 1SCA022742R3700 1SCA022742R3700 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

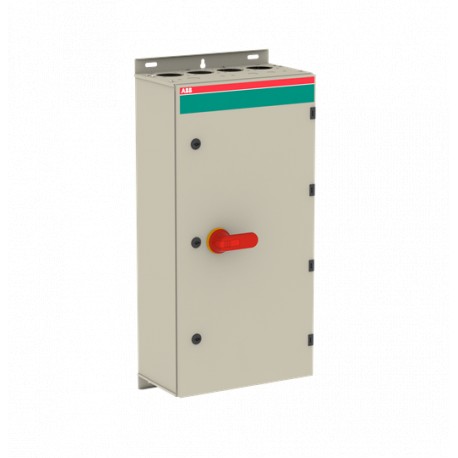

1SCA022742R3700 ABB Abschnitt. Boxed EMC OT400DTRR3AZ

Artikel-Nr.: 1SCA022742R3700

Hersteller: ABB

Beschreibung:

Abschnitt. Boxed EMC OT400DTRR3AZ
EMV-Sicherheitsschalter im Stahlblechgehäuse 3-polig 220 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 2.040,33 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP659a29ba-6cb8-42dc-a155-417083529295 Finnland (FI)
Vereinfachtes SCIPd0bd2b64-8737-44c9-944a-e458e759f4c6 Deutschland (DE)
996e48e0-aead-4b20-a5b3-55025024573b Polen (PL)
66823b88-99a2-46e8-b015-86aae5651be1 Deutschland (DE)
228b35dc-c616-4012-9572-286692787c75 Ungarn (HU)
e2308402-70a6-4d89-8afa-b85c7d73b647 Niederlande (NL)
1e023997-12d9-456e-86fd-57418a6ba71c Dänemark (DK)
898c5b26-6da9-4f51-8b29-2c29da9932ae Frankreich (FR)
ce315ee9-1571-49dd-8c0d-1c6616dc5bc0 Polen (PL)
3f8b7554-d04c-47dc-8900-5bc8b3d260e2 Belgien (BE)
c4d1f723-cf31-4ee0-884d-fee7cd851224 Schweden (SE)
38cc55f1-9258-4003-91cf-c48d42700383 Kroatien (CR)
298bb1e5-0daf-4d8e-9797-6965168f482c Tschechische Republik (CZ)
e2cdc82d-b70d-4180-aa55-45ad9a8b3e73 Norwegen (NO)
ec7c8c0e-4f13-4042-bca9-9d12b510abe3 Italien (IT)
4ff50238-a5a5-4579-8358-2a31b228d983 Frankreich (FR)
23c08fb0-44b8-40cc-bfbd-fa29c9fc30d6 Griechenland (GR)
48ec507a-f95a-484a-a1c8-a0d35a65aebe Schweden (SE)
0114b9b2-2f5d-46c0-b6d8-942a3590c2e9 Portugal (PT)
257ad917-8e2d-4244-9525-651dd253461a Bulgarien (BG)
a0e645be-5036-4ddb-b3e5-5609ab22de07 Polen (PL)
572f6b29-13b8-40fa-bccb-893e366907ee Belgien (BE)
3a4d09ef-da85-4e17-9844-f0f69ccec8b5 Spanien (ES)
ac1deda8-2dd1-456b-a950-fc5b71ce859d Ungarn (HU)
8adab06d-0e11-400d-88b1-4d326bd61154 Deutschland (DE)
1eb5c46e-2851-41ac-a1e6-7a0b7e4f8c31 Deutschland (DE)
b88b1426-7dd1-42bb-b18b-b5335d31ea53 Deutschland (DE)
c39aa03c-2ad8-48c5-998c-4b6b852f5911 Estland (EE)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340016M0005
Mechanische ZeichnungenOTKM804023P4R.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363090
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)400 mm
Höhe (Netto-Abmessung)800 mm
Tiefe (Netto-Abmessung)230 mm
Nettogewicht24.85 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1415 mm
Länge Verpackungseinheit 1910 mm
Höhe Verpackungseinheit 1325 mm
Bruttogewicht Verpackungseinheit 127 kg
EAN Verpackungseinheit 16417019240565
Technische Daten
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite4xring-flange / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm
Anschlussmöglichkeit-HauptstromkreisLochdurchmesser 10 mm
PE-Schraubklemme 4pc,25 ... 120 mm²
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 400 A
Schutzart(nach IEC 60529) IP65
GehäusematerialStahlblech
Grifffarberot/gelb
GrifftypPistolengriff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte2 S, 1 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner1
Anzahl Hilfskontakte Schließer2
Anzahl Pole3P
Verschmutzungsgrad3
Verlustleistungbei Bemessungsbedingungen pro Pol 10 W
Bedingter Bemessungskurzschlussstrom (Inc)61.5 kA
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 1000 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 400 A
(500 V) 400 A
(690 V) 400 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 220 kW
(500 V) 280 kW
(690 V) 355 kW
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungseinschaltvermögen (Icm)(1000 V AC) 65 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 15 kA
Empfohlener SchraubendreherHauptstromkreis M10
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 44 N·m
Technische Daten UL/CSA
Empfohlener SchraubendreherHauptstromkreis M10
AnzugsdrehmomentHauptstromkreis 44 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340025D2704
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA022742R3700 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert400 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert400 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert220 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert220 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertrot
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOG TRANSFER SWITCHES 2023 EN
42 Mbytes
