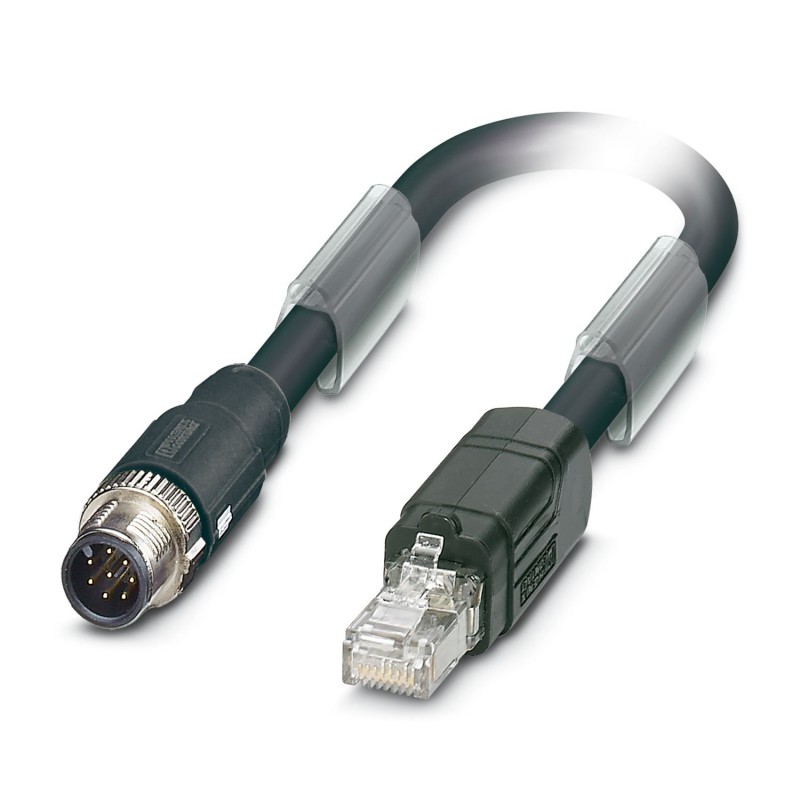

NBC-M12MS/1,5-971/R4AQ VR 1417858 PHOENIX CONTACT Câble réseau
NBC-M12MS/1,5-971/R4AQ VR
1417858
PHOENIX_CONTACT
10
Article à la demande, sans remboursement.
Câble réseau
Câble réseau, indice de protection : IP20, longueur du câble : 1,5 m, nombre de pôles : 6, couleur : noir, VARAN
Câble de réseau, indice de protection: IP20, longueur de câble: 1,5 m, nombre de pôles: 6, CAT5, sortie du câble: droit, coloris: noir, VARAN
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Type | M12 |
| Type de capteur | VARAN |
| Nombre de pôles | 6 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | A |
| Sortie du câble | droit |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | I |
| Degré de pollution | 1 |
| Tension de référence (III/3) | 72 V (DC) |
| Résistance de contact | ≤ 5 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 30 V |
| Intensité nominale IN | 2 A |
| Support de transmission | Cuivre |
| Vitesse de transmission | 100 MBit/s |
| Coloris | noir |
| Matériau | PC |
| PA | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Gaine extérieure, matériau | SANTOPRENE exempt d'halogène |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Type de codage | A |
| Cycles d'enfichage | ≥ 100 |
| Indice de protection | IP20 |
| Raccordement 2 | |
| Type | connecteur mâle droit RJ45 |
| Cycles d'enfichage | ≥ 750 |
| Indice de protection | IP20 |
| Longueur du câble | 1,50 m |
| VARAN PVC [971] | |
| Style UL AWM | 2461 (80 °C / 300 V) |
| Nombre de pôles | 6 |
| Blindé | oui |
| Type | VARAN PVC [971] |
| Structure du conducteur | 1x2x24/32+2x2x24/19, SF/UTP |
| Durée du parcours du signal | 5,3 ns/m |
| Structure du conducteur ligne de signal | 19x 0,13 mm |
| AWG ligne de signaux | 24 |
| Section de câble | 2x 2x 0,25 mm² (Ligne de signal) |
| 2x 0,25 mm² (Alimentation) | |
| Diamètre de fil avec isolant | 1,25 mm (Ligne de signal) |
| 1,4 mm (Alimentation) | |
| Diamètre extérieur du câble | 7,00 mm ±0,2 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | noir |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE |
| Fil, coloris | bleu-jaune, vert-orange, rouge-bleu |
| Epaisseur gaine extérieure | 0,90 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | 3 paires avec éléments de remplissage pour l'âme |
| Revêtement optique de blindage | 85 % |
| Résistance max. du conducteur | 78 Ω/km (à 20 °C) |
| Résistance d'isolement | ≥ 500 MΩ*km (à 20 °C) |
| Capacité en service | env. 57 nF (pour 1 kHz) |
| Tension nominale câble | ≤ 80 V |
| Tension d'essai fil/fil | 1000 V |
| Tension d'essai fil/blindage | 1000,00 V |
| Rayon de courbure minimum, position fixe | 4 x D |
| Rayon de courbure minimum, position flexible | 8 x D |
| Rayon de courbure minimal, pose fixe | 28 mm |
| Rayon de courbure minimal, pose souple | 56 mm |
| Capacité de charge dynamique (pliage) | Cycles de flexion max.: 200000, Rayon de courbure: 5 x D |
| Résistance à la propagation des flammes | selon CEI 60332-1-2 |
| Résistance à l'huile | selon DIN EN 60811-2-1, 168 h à 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Température ambiante (montage) | -40 °C ... 80 °C |
| Conditions ambiantes | |
| Indice de protection | IP20 |
| IP20 | |
| Température ambiante (fonctionnement) | 0 °C ... 50 °C (à l'installation) |
| -20 °C ... 80 °C (câble, pose fixe) | |
| -25 °C ... 90 °C (connecteur mâle / femelle) | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 6 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Type de contact à fiche, côté champ (EF006269) | Mâle (prise) |
| Disposition de la rampe de câble, côté champ (EF005928) | Droit |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 1.5 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Noir |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Courant assigné In (EF008250) | 2 A |
| Tension assignée (EF000228) | 30 V |
| Classe de protection (IP) (EF005474) | Autre |
