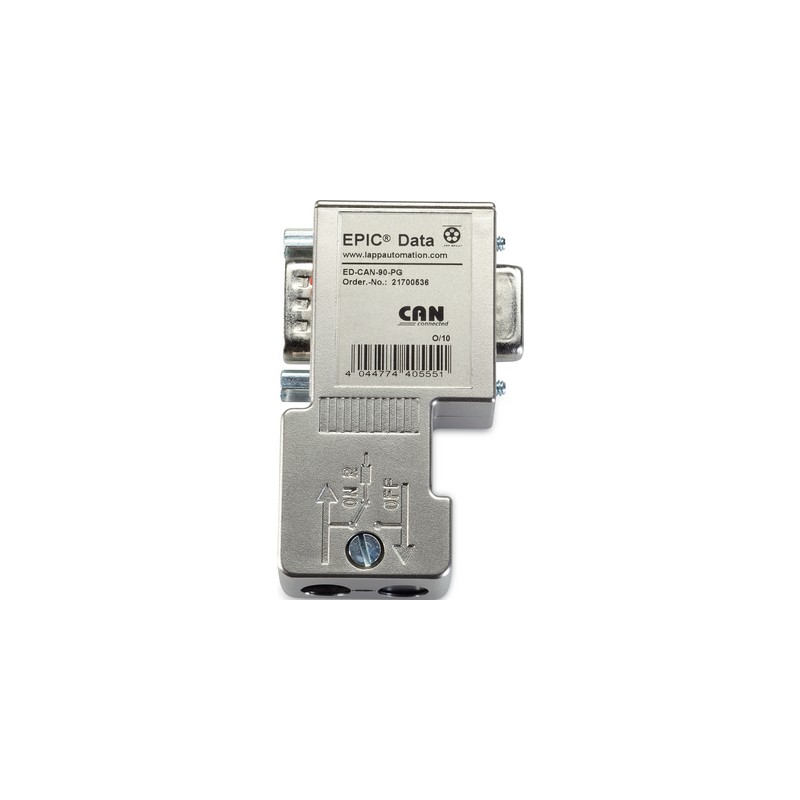

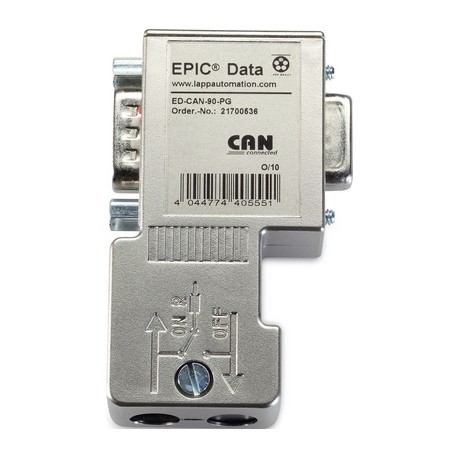

21700536 ED-CAN-90-PG LAPP Connecteur Sub-D CAN BUS, bornes à visser, terminaison de bus intégrée, diagnosti..

Avantages

• Résistance de terminaison (intégrée) commutable
• capteur/ ac
• Aucun risque de perte de pièce
• Avec sortie 24 V DC supplémentaire pour alimenter des appareils externes (version 90° uniquement)

Particularités

• Max. transmission rate 1 Mbit/s possible
• Résistance de passage «ON» = le câble BUS sortant est déconnecté
• La résistance terminale intégrée et raccordable
  permet de fermer ou de passer par le CAN-Bus
• Brochage Sub-D :
  CAN bas = broche 2
  CAN haut = broche 7
  CAN terre = broche 3
  Terre = broche 6 (version 90° uniquement)
  CAN V+ = broche 9 (version 90° uniquement)
  (blindage = boîtier)

Homologations / références de la norme

• UL File No. E331560

Constitution du produit

• Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
• Raccord à vis
• Compatibilité électromagnétique (CEM) améliorée par boîtier métallisé
• Pour câble de diamètre extérieur :5 - 8 mm

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001132
• ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

• 60 mm x 40 mm x 17 mm - 90°67,5 mm x 35 mm x 17 mm - 180°
• (LxlxH)

Type de raccordement

• A vis

Indice de protection

• IP 20

Résistance terminale

• 120 Ω

Interfaces

• Station bus CAN :prise D-Sub, 9 pôlesCâble bus CAN :6 borniers pour brin jusqu'à 0,8 mm²

Températures ambiantes admissibles

• Température de service: -25°C à +85°C
• * La température max. pour UL est de 60 °C.
