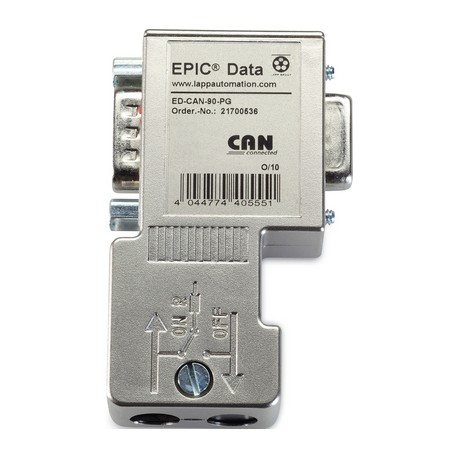

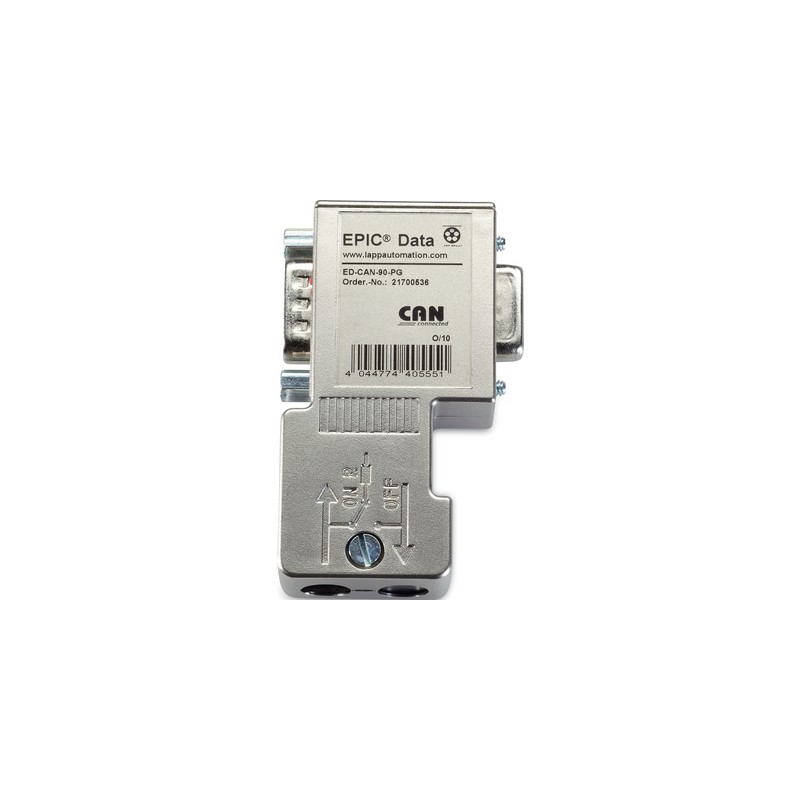

21700536 ED-CAN-90-PG LAPP CAN Bus-соединители с винтовым соединением

Преимущества

• Замыкающий интегрированный резистор можно переключать
• датчик/актуатор
• Нет теряющихся частей
• С дополнительным 24 В питанием для обеспечения энергией других абонентов (только типы 90°)

Характеристики

• Максимальная возможная скорость передачи 1 Мбит/сек
• Замыкающий резистор в положении "ON" - исходящий BUS-кабель отключен
• Благодаря интегрированному замыкающему резистору можно отключить или подключить CAN-BUS
• Sub-D: Низкий сигнал CAN = вывод 2, высокий сигнал CAN = вывод 7, земля CAN = вывод 3, земля = вывод 6 (только для варианта 90°), CAN V+ = вывод 9 (только для варианта 90°) (экран = корпус)

Стандарты / Сертификаты соответствия

• UL File No. E331560

Конструкция

• Штекер Sub-D, 9-конт., фиксирующие винты 4-40 UNC
• Винтовое соединение
• Повышенная электромагнитная совместимость (ЭМС) за счет металлизированного корпуса
• Для кабелей с диаметром: 5 - 8 мм

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM 5.0 Class-Description: D-Sub соединитель

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC001132
• Описание класса ETIM 6.0: Штекерный соединитель D-Sub

Размеры

• 60 мм x 40 мм x 17 мм - 90°67,5 мм x 35 мм x 17 мм - 180°
• (ДхШхВ)

Вид соединения

• Винтовое соединение

Класс защиты

• IP 20

Выходное сопротивление

• 120 Ω

Интерфейсы

• CAN bus модуль:
  D-Sub гнездо, 9-конт.
  CAN bus кабель:
  6 вводов для жил до 0.8 мм²

Допустимые условия окружающей среды

• Рабочая температура: -25°C to +85°C
• *Максимальная температура по UL 60 °C.
