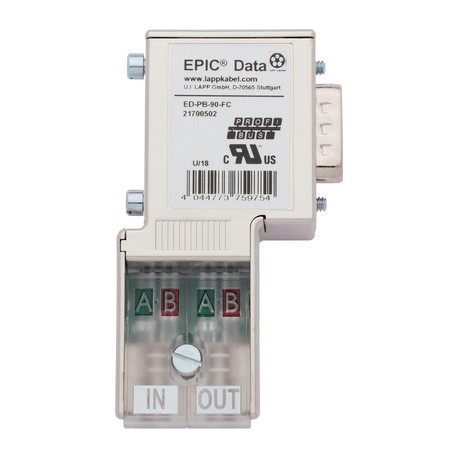

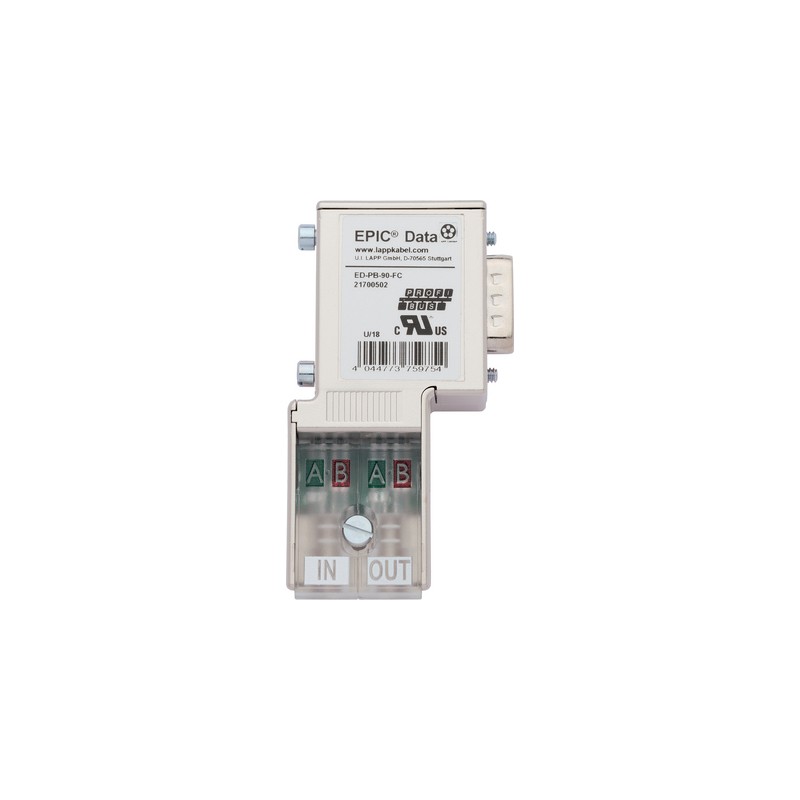

21700501 ED-PB-90-PG-FC LAPP Connecteurs PROFIBUS Fast Connect

Référence: 21700501

Numéro de catalogue: ED-PB-90-PG-FC

Fabricant: LAPP

Description:

Connecteurs PROFIBUS Fast Connect
ED-PB-90-PG-FC
EPIC® DONNÉES PB Sub-D FC

Catégories:

  • Installation de réseaux de communication > Connecteur Sub-D
  • LAPP > EPIC DATA Cuivre

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 51,51 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 1 semaine.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Connecteur Sub-D PROFIBUS, Fast Connect, terminaison de bus intégrée, diagnostic/interfaces DEL optionnelles, sortie de câble 35°/90°/180°

  • Nouvelles bornes innovantes à déplacement d'isolant pour conducteurs massifs et flexibles (versions 90° et 180°)
  • Versions avec 2 interfaces SUB-D
  • Optionnel avec diagnostic par DEL

Avantages

  • Installation rapide grâce à la technologie Fast Connect ('FC')
  • capteur/ ac
  • Aucun risque de perte de pièce
  • Contrôle visuel du raccordement bus
  • Résistance de terminaison (intégrée) commutable

Particularités

  • Entièrement compatible avec la norme du marché
  • Taux de transfert max. 12 Mbit/s
  • Consommation de courant max . 12,5 mA(avec LED 35 mA)
  • Tension d’alimentation de 4,75 à 5,25 V DC (fournie par le terminal)
  • Résistance de passage «ON» = le câble BUS sortant est déconnecté

Homologations / références de la norme

  • IEC 61158, IEC 61784
  • UL File No. E331560

Constitution du produit

  • Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
  • Compatibilité électromagnétique (CEM) améliorée par boîtier métallisé
  • Diamètre de câble maximum : 8mm
  • Versions avec interface supplémentaire Sub-D pour la programmation / diagnostic ( «PG »)
  • La version à DEL indique :
    fonctionnement du bus - (vert)
    transmission de station - (bleu)
    résistance de terminaison « active » - (orange)

Classification ETIM 5

  • ETIM 5.0 Class-ID: EC001132
  • ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

  • ETIM 6.0 Class-ID : EC001132
  • ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

  • 95 mm x 70 mm x 17 mm - 35°
    72 mm x 40 mm x 17 mm - 90°
    70 mm x 35 mm x 17 mm - 180°
  • (LxlxH)

Type de raccordement

  • Raccordement rapide

Indice de protection

  • IP 20

Résistance terminale

  • 150 Ω

Interfaces

  • Prise femelle SUB-D, 9 pôles
    Câble standard FC PROFIBUS, Ø 0,64 mm

Températures ambiantes admissibles

  • Température de service: -25°C à +85°C
  • * La température max. pour UL est de 60 °C.

FICHE TECHNIQUE - PDF
