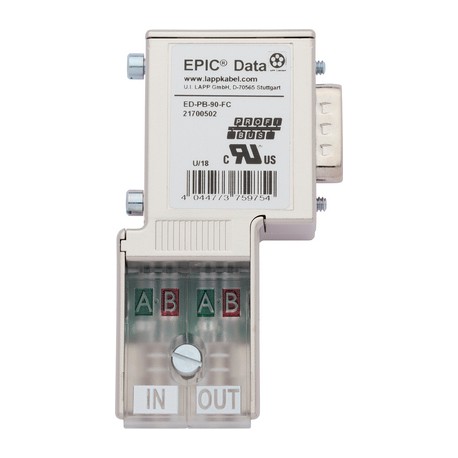

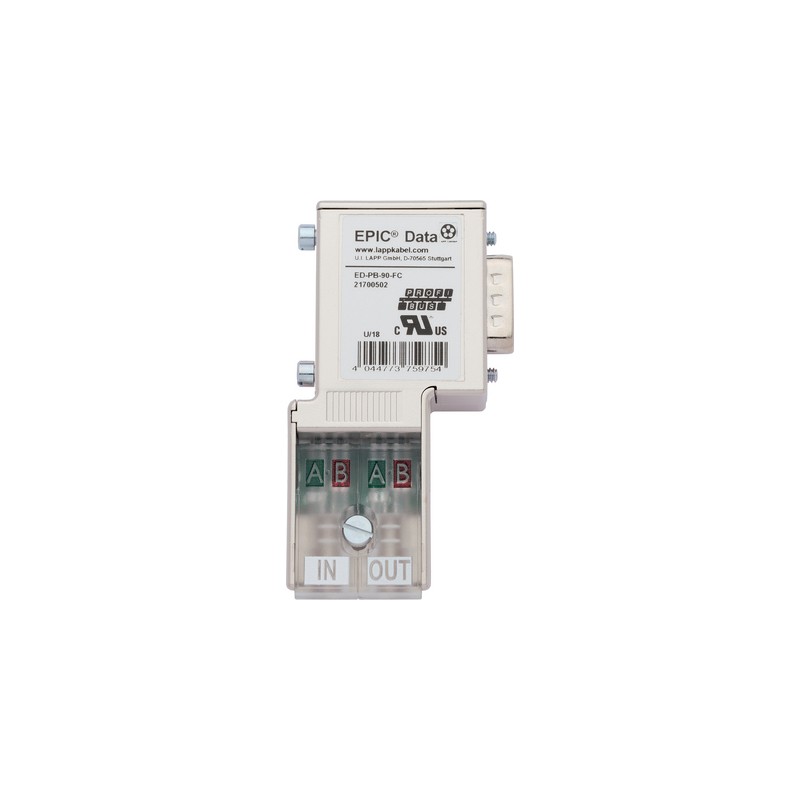

21700546 ED-PB-90-PG-LED-FC LAPP Connecteurs PROFIBUS Fast Connect

Avantages

• Installation rapide grâce à la technologie Fast Connect ('FC')
• capteur/ ac
• Aucun risque de perte de pièce
• Contrôle visuel du raccordement bus
• Résistance de terminaison (intégrée) commutable

Particularités

• Entièrement compatible avec la norme du marché
• Taux de transfert max. 12 Mbit/s
• Consommation de courant max . 12,5 mA(avec LED 35 mA)
• Tension d’alimentation de 4,75 à 5,25 V DC (fournie par le terminal)
• Résistance de passage «ON» = le câble BUS sortant est déconnecté

Homologations / références de la norme

• IEC 61158, IEC 61784
• UL File No. E331560

Constitution du produit

• Connecteur Sub-D, 9 broches, vis de fixation 4-40 UNC
• Compatibilité électromagnétique (CEM) améliorée par boîtier métallisé
• Diamètre de câble maximum : 8mm
• Versions avec interface supplémentaire Sub-D pour la programmation / diagnostic ( «PG »)
• La version à DEL indique :
  fonctionnement du bus - (vert)
  transmission de station - (bleu)
  résistance de terminaison « active » - (orange)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM Classe 5.0 - Description : Connecteur D-sub

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001132
• ETIM 6.0 Classe-Description : Connecteur D-Sub

Dimensions

• 95 mm x 70 mm x 17 mm - 35°
  72 mm x 40 mm x 17 mm - 90°
  70 mm x 35 mm x 17 mm - 180°
• (LxlxH)

Type de raccordement

• Raccordement rapide

Indice de protection

• IP 20

Résistance terminale

• 150 Ω

Interfaces

• Prise femelle SUB-D, 9 pôles
  Câble standard FC PROFIBUS, Ø 0,64 mm

Températures ambiantes admissibles

• Température de service: -25°C à +85°C
• * La température max. pour UL est de 60 °C.
