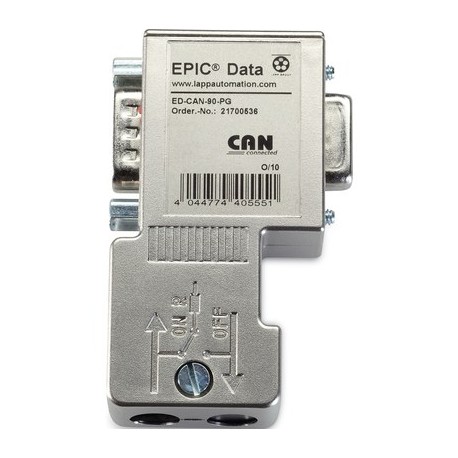

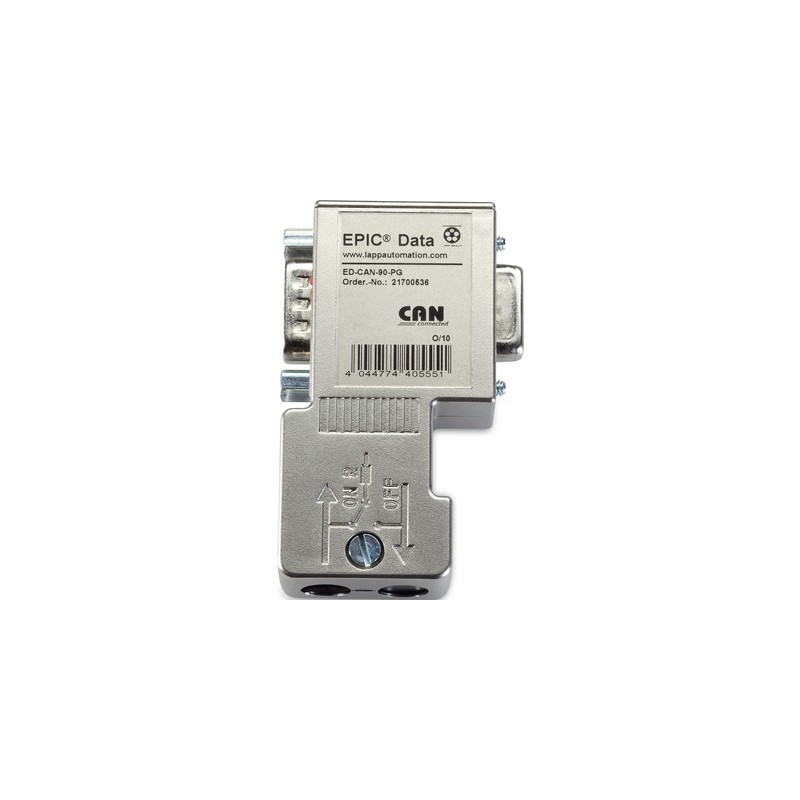

21700536 ED-CAN-90-PG LAPP ED-CAN-90-PG

Beneficios

• Resistencia de terminación (integrado) conmutable
• sensor/actuador
• Sin partes que puedan perderse
• Con salida adicional de 24 V DC para alimentar a dispositivos externos (sólo en la versión de 90°)

Características de producto

• Máx. ratio de transmisión posible: 1 Mbit/s
• Resistencia de terminación "ON" - cable saliente queda desconectado del bus
• La resistencia de terminación integrada permite decidir si el Bus CAN se termina o continua
• Asignaciones de pines del conector Sub-D: CAN Low = Pin 2, CAN High = Pin 7, CAN Gnd = Pin 3, GND = Pin 6 (sólo versión 90°), CAN V+ = Pin 9 (sólo versión 90°), pantalla = carcasa

Normas de referencia / Aprobaciones

• UL File No. E331560

Composición de producto

• Conector D-Sub, 9 polos, tornillos de fijación 4-40 UNC
• Conexión atornillada
• Compatibilidad electromagnética (CEM) mejorada mediante una caja metalizada
• Rango diámetro exterior de cable: 5 - 8 mm

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descripción de clase ETIM 5.0: conector Sub-D

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001132
• ETIM 6.0 Class-Description: conector D-Sub

Dimensiones

• 60 mm x 40 mm x 17 mm - 90°67,5 mm x 35 mm x 17 mm - 180°
• (LxAnxAl)

Tipo de conexión

• Atornillado

Grado de protección:

• IP 20

Resistencia terminal

• 120 Ω

Interfaces

• Estación CAN:
  Conector Sub-D 9 pines
  Cable CAN: 6 bloques terminales para cables hasta 0.8 mm²

Condiciones ambientales permisibles

• Temperatura de operación: -25°C a +85°C
• La temperatura máxima UL es 60ºC
