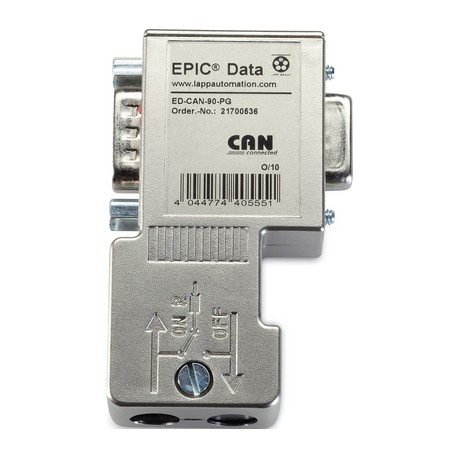

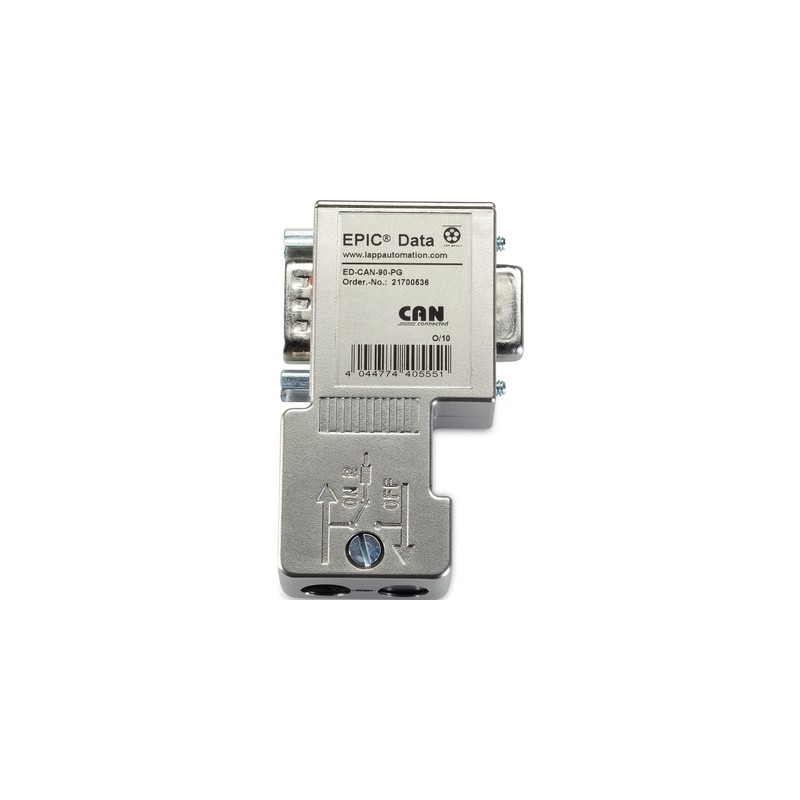

21700536 ED-CAN-90-PG LAPP Conector sub-D CAN BUS, terminais de parafuso, terminação de bus integrada, diagn..

Vantagens

• Resistencia de terminação (integrada) pode ser comutada
• Design compacto: Ocupa pouco espaço
• Sem partes que se possam perder
• Com saída 24 V DC para alimentar dispositivos externos (somente na versão 90°)

Características do produto

• Taxa maxima de transmissão 1 Mbit/s
• Resistencia de terminação "ON" - o cabo de saída bus é desconectado
• A resistencia de teminação conectável permite que o CAN-BUS possa ser encerrado ou conectado
• Atribuições dos pinos Sub-D: CAN Low = Pino 2 CAN High = Pino 7 CAN Gnd = Pino 3 GND = Pino 6 (somente versão 90°) CAN V+ = Pin 9 (somente versão 90°) (blindagem = carcaça)

Referências às normas / Aprovações

• UL File No. E331560

Projeto do produto

• Conector D-Sub, 9 pinos, parafusos de fixação 4-40 UNC
• Conexão de parafuso
• Compatibilidade electromagnética melhorada (CEM) por carcaça metalizada
• Para cabos de diametros de 5 - 8 mm

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC001132
• Descrição da classe ETIM 5.0: Conector D-Sub

Classificação ETIM 6

• ID da classe ETIM 6.0: EC001132
• Descrição da classe ETIM 6.0: Conector D-Sub

Dimensões

• 60 mm x 40 mm x 17 mm - 90°67,5 mm x 35 mm x 17 mm - 180°
• (CxLxA)

Tipo de conexão

• Aparafusamento

Tipo de proteção

• IP 20

Resistência de terminação

• 120 Ω

Interfaces

• Estação CAN bus:
  Soquete D-Sub, 9-pin
  Cabo CAN bus:
  Bloco com 6 terminais para cabos de até 0.8 mm²

Condições ambientais admissíveis

• Operating temperature: -25°C to +85°C
• *The max. temperature for UL is 60 °C
