Ver más grande

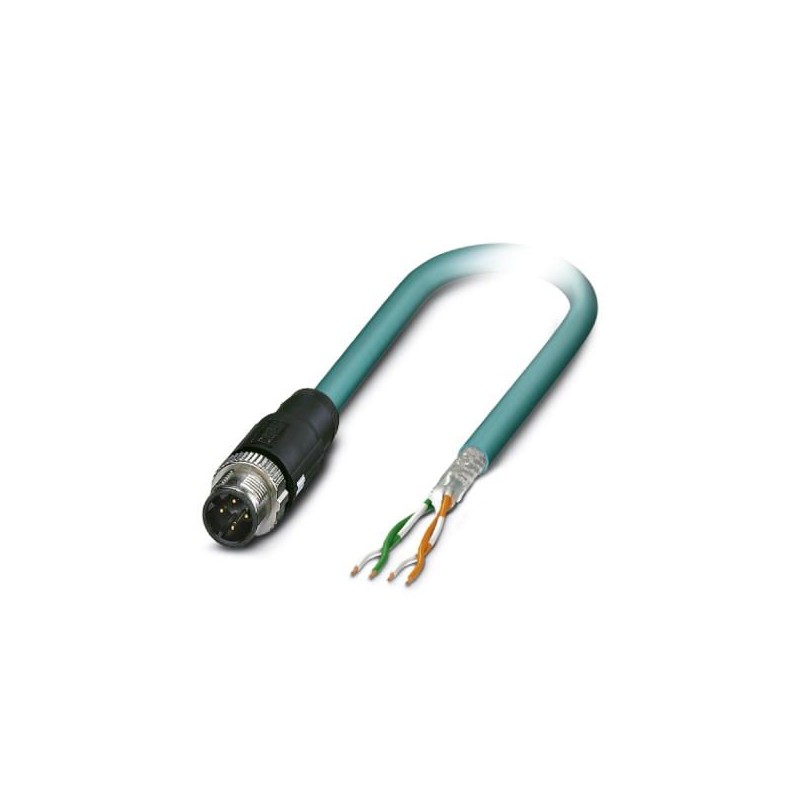

NBC-M12MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Cable de red, Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 ..
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.
Cable de red, Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, azul agua RAL 5021, apantallado, Conector recta M12 SPEEDCON, codificación: D / IP67, a extremo de cable libre, longitud de cable: 0,9 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos quince mil setecientos veintiocho |
|---|---|
| Unidad de embalaje | 1 pc |
| Cantidad de orden mínima | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626050959 |
| Peso por Pieza (sin incluir el embalaje) | 56.920 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | PL (Polonia) |
Datos generales
| Corriente nominal a 40°C | 4 Un (Clavija/zócalo de acuerdo con IEC 61076-2-101, cable de datos técnicos que se observa) |
|---|---|
| Tensión nominal | 48 V AC |
| 60 V DC | |
| Número de posiciones | Cuatro |
| Señal tipo/categoría | Ethernet CAT5 (IEC 11801:2002), 100 Mbps |
| Ethernet CAT5 (TIA 568B:2001), 100 Mbps | |
| Normas/reglamentos | M12 conector IEC 61076-2-101 |
| Material de contacto | CuSn |
| Contacto material de transporte | TPU GF |
| La superficie de contacto del material | Ni/Au |
Características de la cabeza 1
| Tipo de cabeza | Enchufe recto M12 SPEEDCON / IP67 |
|---|---|
| No. de posiciones (pin conector patrón) | Cuatro |
| Codificación | D (Datos) |
| Color | negro |
| Material (componente) | CuZn (Contacto) |
| Ni/Au (superficie de Contacto) | |
| PA (en Contacto con transportistas) | |
| TPU, difícilmente inflamable, auto-extinguible (Agarre) | |
| Fundición de cinc, niquelado (Tornillo de conexión) | |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Inserción/retirada de los ciclos de | ≥ 100 |
| Par | 0.4 Nm |
| Temperatura ambiente (funcionamiento) | -25 °C ... 90 °C |
Cable
| Tipo de Cable | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo de Cable (abreviatura) | 93E |
| UL AWM estilo | 20963 (80°C/30 V) |
| Señal tipo/categoría | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Estructura del Cable | 2x2xAWG26/7; SF/UTP |
| Conductor de sección transversal | 2x 2x 0,14 mm2 |
| AWG línea de señal | Veintiséis |
| Conductor de la estructura de la línea de señal | 7x 0.16 mm |
| Diámetro del núcleo, incluyendo aislamiento | 0.98 mm |
| Colores de los cables | blanco/naranja-naranja, blanco/verde-verde |
| Los pares trenzados | 2 núcleos a la par |
| En general twist | Dos parejas con dos rellenos para el núcleo |
| Blindaje | Aluminio recubierto de papel de aluminio, de cobre estañado trenzado escudo |
| Óptica escudo que cubre | El 70 % |
| Externo de la vaina, de color | agua azul RAL 5021 |
| Exterior espesor de la vaina | 1.2 mm |
| Externo diámetro del cable D | 6.4 mm ±0,2 mm |
| Radio de curvatura mínimo, de instalación fija | 4 x D |
| Radio de curvatura mínimo, una instalación flexible | 8 x D |
| Resistencia a la tracción de GRP | ≤ 80 N |
| Peso del Cable | 42 kg/km |
| Funda exterior, material | PUR |
| Material de aislamiento del conductor | Espuma de PE |
| Material Conductor | Desnudo de Cu de litz de cables |
| Normas/especificaciones | Requisitos eléctricos EN 50288-2-2 |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| La resistencia de bucle | ≤ 290.00 Ω/km |
| Cable de la capacidad | aprox. 45 nF/km (a 1 kHz) |
| La impedancia de la onda | 100 Ω ±5 Ω (a 100 MHz) |
| Cerca de fin de atenuación de diafonía (SIGUIENTE) | 65.3 dB (con 1 MHz) |
| 56.3 dB (a 4 MHz) | |
| 50.3 dB (a 10 MHz) | |
| 47.2 dB (a 16 MHz) | |
| 45.8 dB (a 20 MHz) | |
| 42.9 dB (a 31.25 MHz) | |
| 38.4 dB (a 62.5 MHz) | |
| 35.3 dB (a 100 MHz) | |
| El poder-se presentó en el extremo cercano de atenuación de diafonía (PSNEXT) | 62.3 dB (con 1 MHz) |
| 53.3 dB (a 4 MHz) | |
| 47.3 dB (a 10 MHz) | |
| 44.2 dB (a 16 MHz) | |
| 42.8 dB (a 20 MHz) | |
| 39.9 dB (a 31.25 MHz) | |
| 35.4 dB (a 62.5 MHz) | |
| 32.3 dB (a 100 MHz) | |
| Atenuación | 3.2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9.5 dB (a 10 MHz) | |
| 12.1 dB (a 16 MHz) | |
| 13.6 dB (a 20 MHz) | |
| 17.1 dB (a 31.25 MHz) | |
| 24.8 dB (a 62.5 MHz) | |
| 32 dB (a 100 MHz) | |
| La pérdida de retorno (RL) | 23 dB (a 4 MHz) |
| 24.1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (a 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23.6 dB (a 31.25 MHz) | |
| 21.5 dB (a 62.5 MHz) | |
| 20.1 dB (a 100 MHz) | |
| La señal de tiempo de ejecución | 5.3 ns/m |
| La resistencia de acoplamiento | ≤ 100.00 mΩ/m (10 MHz) |
| Voltaje Nominal, cable | ≤ 100 V (valor de Pico, no para aplicaciones de alta potencia) |
| Tensión de prueba Core/Core | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Core/Escudo | 700 V (50 Hz, 1 min.) |
| Capacidad de conducción de corriente del cable | 2 (según la norma DIN VDE 0891-1) |
| Resistencia a la llama | de acuerdo a IEC 60332-1-2 |
| en acc. UL VW1 | |
| Libre de halógenos | de acuerdo a la norma IEC 60754-1 |
| Resistencia al aceite | de acuerdo a la norma EN 60811-2-1 |
| Temperatura ambiente (funcionamiento) | -40 °C ... 80 °C (cable, instalación fija) |
| -20 °C ... 80 °C (cable flexible de la instalación) | |
| Temperatura ambiente (instalación) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento/transporte) | -20 °C ... 80 °C |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss 5.1Veintisiete millones sesenta y ún mil ochocientoseCl@ss 6.0Veintisiete millones doscientos setenta y nueve mil doscientoseCl@ss 7.0Veintisiete millones doscientos setenta y nueve mil doscientos dieciochoeCl@ss 8.0Veintisiete millones doscientos setenta y nueve mil doscientos dieciochoeCl@ss 9.0Veintisiete millones sesenta mil trescientos once
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 0.9 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP67 |
