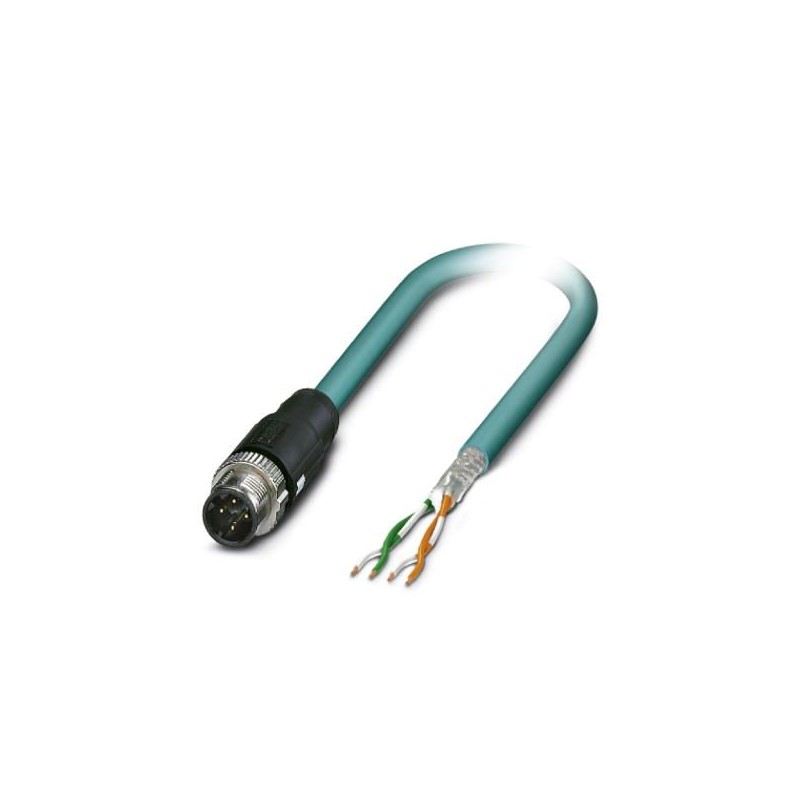

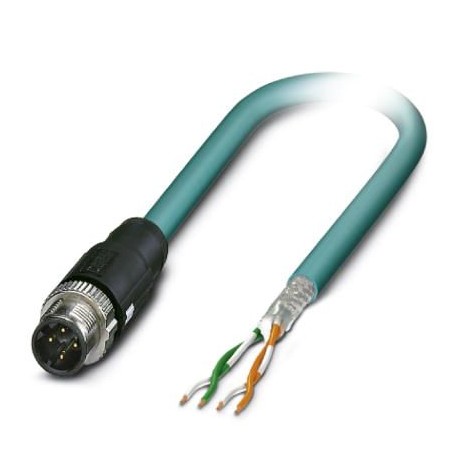

NBC-MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Netzwerk-Kabel
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Netzwerk-Kabel
Sensoren > Konfektioniertes Sensor-Aktor-Kabel
Sensorkabel und Aktoren
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert fünfzehn tausend sieben hundert acht und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 50 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626050959 |
| Gewicht pro Stück (exklusive Verpackung) | 56.920 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | PL (Polen) |
Allgemeine Daten
| Nennstrom bei 40°C | 4 A (Stecker/Buchse nach IEC 61076-2-101, Kabel technische Daten sind zu beachten) |
|---|---|
| Nennspannung | 48 V AC |
| 60 V DC | |
| Anzahl der Positionen | Vier |
| Signal Typ/Kategorie | Ethernet CAT5 (IEC 11801:2002), 100 Mbit / s |
| Ethernet CAT5 (TIA 568B:2001), 100 Mbit / s | |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Material, Kontakt | CuSn |
| Kontakt carrier material | TPU GF |
| Kontaktoberfläche material | Ni/Au |
Merkmale Kopf 1
| Leiter-Typ | Stecker gerade M12 SPEEDCON / IP67 |
|---|---|
| Nein. der Positionen (pin-connector-pattern) | Vier |
| Codierung | D (Daten) |
| Farbe | schwarz |
| Material (Komponente) | CuZn (Kontakt) |
| Ni/Au (Auflagefläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griff) | |
| Zink-Druckguss, vernickelt (Schraubanschluss) | |
| Isolationswiderstand | ≥ 100 MΩ |
| Insertion/withdrawal cycles | ≥ 100 |
| Drehmoment | 0,4 Nm |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
Kabel
| Kabel-Typ | PUR-ETHERNET-2x2-FLEX |
|---|---|
| Kabel-Art (Abkürzung) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Signal Typ/Kategorie | Ethernet CAT5 (IEC 11801), 100 Mbit / s |
| Kabel-Struktur | 2x2xAWG26/7; SF/UTP |
| Leiterquerschnitt | 2x 2x 0,14 mm2 |
| AWG Signalleitung | Sechs und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0.16 mm |
| Kern Durchmesser inklusive Isolierung | 0.98 mm |
| Draht-Farben | weiß/orange-orange, weiß/grün-grün |
| Twisted pairs | 2 Adern zum paar |
| Insgesamt twist | Zwei Paare mit zwei Füller, um die core |
| Abschirmung | Mit Aluminium beschichtete Folie, verzinntes cu-Geflechtschirm |
| Optical shield Abdeckung | 70 % |
| Externe Mantel, Farbe | Wasser blau RAL 5021 |
| Außenmantel Dicke | 1,2 mm |
| Kabel-Durchmesser D | 6,4 mm ±0,2 mm |
| Minimum bending radius fixed installation | 4 x D |
| Mindestbiegeradius flexible installation | 8 x D |
| Zugfestigkeit von GFK | ≤ 80 N |
| Kabel-Gewicht | 42 kg/km |
| Außenmantel, material | PUR |
| Material Aderisolation | Geschäumte PE |
| Leiter-material | Blanke Cu-Litzen |
| Normen/Spezifikationen | Elektrische Anforderungen EN 50288-2-2 |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Schleifenwiderstand | ≤ 290.00 Ω/km |
| Kabel-Kapazität | ca. 45 nF/km (bei 1 kHz) |
| Wellenimpedanz | 100 Ω ±5 Ω (bei 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 65.3 dB (bei 1 MHz) |
| 56.3 dB (bei 4 MHz) | |
| 50.3 dB (bei 10 MHz) | |
| 47.2 dB (bei 16 MHz) | |
| 45.8 dB (bei 20 MHz) | |
| 42.9 dB (31.25 MHz) | |
| 38.4 dB (bei 62.5 MHz) | |
| 35.3 dB (bei 100 MHz) | |
| Power-summated near end crosstalk attenuation (PSNEXT) | 62.3 dB (bei 1 MHz) |
| 53.3 dB (bei 4 MHz) | |
| 47.3 dB (bei 10 MHz) | |
| 44.2 dB (bei 16 MHz) | |
| 42.8 dB (bei 20 MHz) | |
| 39,9 dB (31.25 MHz) | |
| 35.4 dB (bei 62.5 MHz) | |
| 32.3 dB (bei 100 MHz) | |
| Dämpfung | 3.2 dB (bei 1 MHz) |
| 6 dB (bei 4 MHz) | |
| 9.5 dB (bei 10 MHz) | |
| 12.1 dB (bei 16 MHz) | |
| 13.6 dB (bei 20 MHz) | |
| 17.1 dB (31.25 MHz) | |
| 24.8 dB (bei 62.5 MHz) | |
| 32 dB (bei 100 MHz) | |
| Return loss (RL) | 23 dB (bei 4 MHz) |
| 24.1 dB (bei 8 MHz) | |
| 25 dB (bei 10 MHz) | |
| 25 dB (bei 16 MHz) | |
| 25 dB (bei 20 MHz) | |
| 23.6 dB (31.25 MHz) | |
| 21.5 dB (bei 62.5 MHz) | |
| 20.1 dB (bei 100 MHz) | |
| Signal-Laufzeit | 5.3 ns/m |
| Kopplungswiderstand | ≤ 100.00 mΩ/m (bei 10 MHz) |
| Nennspannung, - Kabel | ≤ 100 V (Spitzenwert, nicht für high-power Anwendungen) |
| Test voltage Core - /Core | 700 V (50 Hz, 1 min.) |
| Test voltage Core/Shield | 700 V (50 Hz, 1 min.) |
| Strombelastbarkeit der Kabel | 2 A (nach DIN VDE 0891-1) |
| Flamme Widerstand | nach IEC 60332-1-2 |
| im acc. UL VW1 | |
| Halogen-free | nach IEC 60754-1 |
| Beständigkeit gegen öl | nach EN 60811-2-1 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, Feste Verlegung) |
| -20 °C ... 80 °C (Kabel, flexible installation) | |
| Umgebungstemperatur (Montage) | -20 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/transport) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins und sechzig tausend acht hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 8.0Sieben und zwanzig Millionen zwei hundert neun und siebzig tausend zwei hundert achtzehneCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert elf
