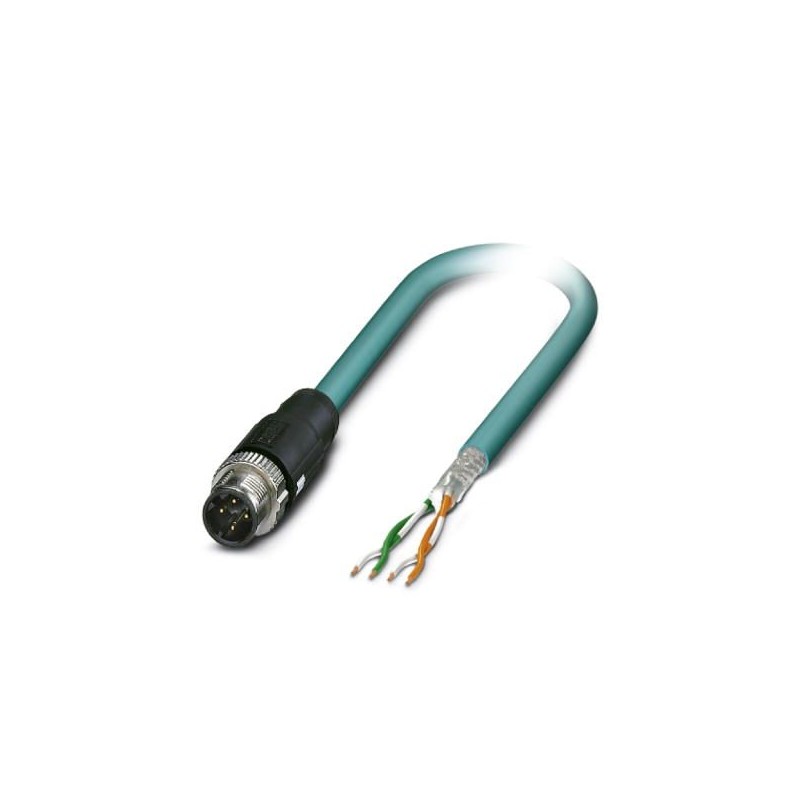

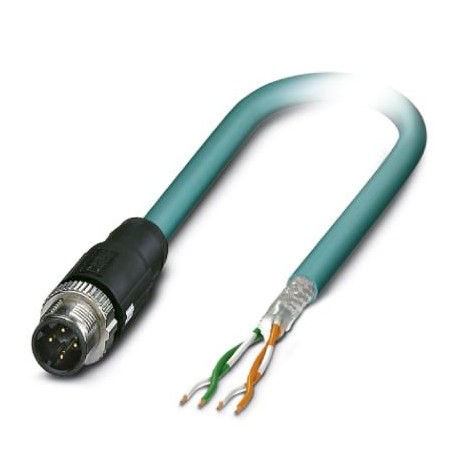

NBC-M12MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Сетевой кабель
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Продукт по требованию, без возврата.
Сетевой кабель
Сетевой кабель, Ethernet CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный, прямой разъем M12, кодирование: D SPEEDCON / IP67, на свободном конце кабеля, длина кабеля: 0,9 м
Датчики (сенсоры) > Коммутационный шнур сенсор-привод
Кабели и приводы датчиков
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста пятнадцать тысяч семьсот двадцать восемь |
|---|---|
| Единица упаковки | 1 ПК |
| Минимальный объем заказа | 50 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626050959 |
| Вес / шт. (без упаковки) | 56.920 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | PL (Польша) |
Общие сведения
| Номинальный ток при 40°C | 4 а (штекер/гнездо в соответствии с IEC 61076-2-101, кабель технические данные, которые должны соблюдаться) |
|---|---|
| Номинальное напряжение | 48 В AC |
| 60 В DC | |
| Количество позиций | Четыре |
| Категория тип сигнала/ | Сети Ethernet кабель CAT5 (МЭК 11801:2002), 100 Мбит / с |
| Кабель CAT5 сети Ethernet (стандарт TIA 568b в:2001), 100 Мбит / с | |
| Стандартов/регламентов | Разъем M12 МЭК 61076-2-101 |
| Материал контакта | CuSn |
| Материал контактодержателя | ТПУ ГФ |
| Контактная поверхность материал | Н/Ас |
Характеристики Глава 1
| Тип головки | Штекер прямой разъем M12 SPEEDCON / IP67 Сид |
|---|---|
| Нет. позиций (картиной pin разъем) | Четыре |
| Кодирование | D (Данные) |
| Цвет | черный |
| Материал (компонент) | CuZn (Контакт) |
| Н/ас (контактной поверхности) | |
| ПА (контакты перевозчиков) | |
| ТПУ, трудновоспламеняющийся, самозатухающий (сцепление) | |
| Цинк умереть-литой, никелированная (Винтовое соединение) | |
| Сопротивление изоляции | ≥ 100 мω |
| Циклы ввода/вывода | ≥ 100 |
| Крутящий момент | 0,4 Нм |
| Температура окружающей среды (эксплуатация) | ОТ -25 °C ... 90 °С |
Кабель
| Тип кабеля | Пур локальных сетей 2х2 гибкий |
|---|---|
| Тип кабеля (аббревиатура) | 93E |
| Стиль ул АЖМ | 20963 (80°С/30 В) |
| Категория тип сигнала/ | Сети Ethernet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| Структура кабеля | 2x2xAWG26/7; СФ/УТП |
| Поперечное сечение проводника | 2х 2х 0,14 мм2 |
| Линию AWG сигнала | Двадцать шесть |
| Структура проводника сигнальной линии | 7х 0.16 мм |
| Диаметр сердечника, включая изоляцию | 0.98 мм |
| Цвета проводов | белый/оранжевый-оранжевый, бело-зеленый-зеленый |
| Витые пары | 2 ядра для пары |
| В целом поворот | Две пары с двумя наполнителями для сердечника |
| Экранирование | Алюминиевым покрытием фольга, луженая медная экранирующая оплетка |
| Оптический щит покрытиями | 70 % |
| Внешняя оболочка, цвет | вода синий RAL 5021 |
| Толщина наружной оболочки | 1.2 мм |
| Внешний диаметр кабеля Д | 6,4 мм ±0,2 мм |
| Минимальный радиус изгиба, стационарная установка | 4 х D |
| Минимальный радиус изгиба, гибкая установка | 8 х D |
| Прочности стеклопластик | ≤ 80 Н |
| Вес кабеля | 42 кг/км |
| Внешняя оболочка, материал | Пур |
| Материал изоляции проводников | Пенят PE |
| Материал проводника | Голые КР многожильные провода |
| Стандарты/спецификации | Электрические требованиями En 50288-2-2 |
| Сопротивление изоляции | ≥ 500 МОМ*км |
| Сопротивление петли | ≤ 290.00 Ω/км |
| Емкость кабеля | ок. 45 НФ/км (при 1 кГц) |
| Волнового сопротивления | 100 Ω ±5 Ω (на 100 МГц) |
| Возле конца затухания перекрестных помех (рядом) | 65.3 дБ (при 1 МГц) |
| 56.3 дБ (на 4 МГц) | |
| 50.3 дБ (на 10 МГц) | |
| 47.2 дБ (на 16 МГц) | |
| 45.8 дБ (при 20 МГц) | |
| 42.9 дБ (на 31,25 МГц) | |
| 38.4 дБ (на 62.5 МГц) | |
| 35.3 дБ (на 100 МГц) | |
| Мощность-summated ближнем конце переходное затухание затухание (PSNEXT) | 62.3 дБ (при 1 МГц) |
| 53.3 дБ (на 4 МГц) | |
| 47.3 дБ (на 10 МГц) | |
| 44.2 дБ (на 16 МГц) | |
| 42.8 дБ (при 20 МГц) | |
| 39.9 дБ (на 31,25 МГц) | |
| 35.4 дБ (на 62.5 МГц) | |
| 32.3 дБ (на 100 МГц) | |
| Затухание | 3.2 дБ (при 1 МГц) |
| 6 дБ (на 4 МГц) | |
| 9.5 дБ (на 10 МГц) | |
| 12.1 дБ (на 16 МГц) | |
| 13.6 дБ (при 20 МГц) | |
| 17.1 дБ (на 31,25 МГц) | |
| 24.8 дБ (на 62.5 МГц) | |
| 32 дБ (на 100 МГц) | |
| Возвратных потерь (RL) | 23 дБ (на 4 МГц) |
| 24.1 дБ (при 8 МГц) | |
| 25 дБ (на 10 МГц) | |
| 25 дБ (на 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23.6 дБ (на 31,25 МГц) | |
| 21.5 дБ (на 62.5 МГц) | |
| 20.1 дБ (на 100 МГц) | |
| Во время выполнения сигнала | 5.3 НС/м |
| Сопротивление связи | ≤ 100.00 мω/м (при 10 МГц) |
| Номинальное напряжение, кабель | ≤ 100 в (пиковое значение, не для высокомощных применений) |
| Испытательное напряжение сердечник/сердечник | 700 в (50 Гц, 1 мин.) |
| Испытательное напряжение ядра/щит | 700 в (50 Гц, 1 мин.) |
| Токовые нагрузки кабеля | 2 " а " (согласно VDE 0891-1 Дин) |
| Сопротивление пламени | согласно IEC 60332-1-2 |
| в соотв. в VW1 ул | |
| Галоид-свободный | по данным МЭК 60754-1 |
| Сопротивление к маслу | в соответствии с En 60811-2-1 |
| Температура окружающей среды (эксплуатация) | От -40 °C ... 80 °C (кабельный, фиксированная установка) |
| От -20 °C ... 80 °C (кабельный, гибкая установка) | |
| Температура окружающей среды (установки) | ОТ -20 °C ... 80 °С |
| Температура окружающей среды (хранение/транспорт) | ОТ -20 °C ... 80 °С |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов шестьдесят одна тысяча восемьсотЭСЛ@СС 6.0Двадцать семь миллионов двести семьдесят девять тысяч двестиЭСЛ@СС 7.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 8.0Двадцать семь миллионов двести семьдесят девять тысяч двести восемнадцатьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят тысяч триста одиннадцать
| Характеристика | Значение |
|---|---|
| Number of poles (EF001391) | 4 |
| Type of electrical connection, field-sided (EF005525) | Other |
| Positioning cable feed, field-sided (EF005928) | Other |
| Type of electrical connection, box-sided (EF005524) | M12 |
| Type of plug-in contact, box-sided (EF008386) | Male (plug) |
| Positioning cable feed, box-sided (EF005927) | Straight |
| Cable length (EF000536) | 0.9 m |
| Material of cable sheath (EF004136) | Other |
| Halogen free (EF000025) | Yes |
| Colour cable sheath (EF008249) | Other |
| With LED indication (EF005950) | No |
| Screened (EF000881) | Yes |
| Vulcanize (EF004115) | No |
| Material contact body (EF008248) | Other |
| Material of contact surface (EF004020) | Other |
| Permitted cable outer temperature after assembling without vibration (EF001686) | -40 °C |
| Permitted cable outer temperature during assembling/handling (EF001685) | -20 °C |
| Rated current In (EF008250) | 4 A |
| Rated voltage (EF000228) | 48 V |
| Degree of protection (IP) (EF005474) | IP67 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX SENSOR CABLING CONNECTORS RU.pdf | 58 Mbytes |
|
