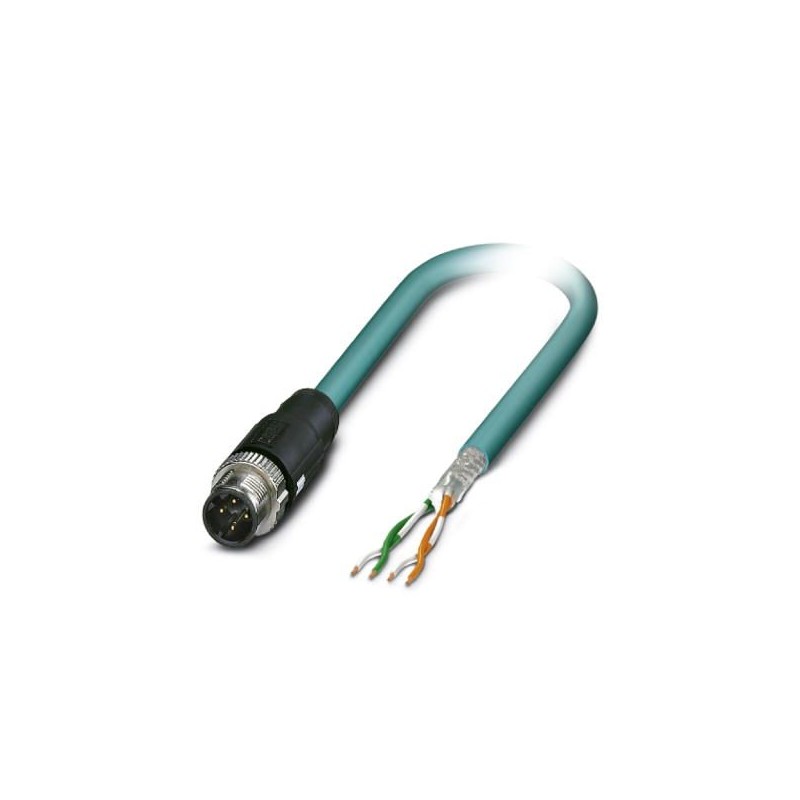

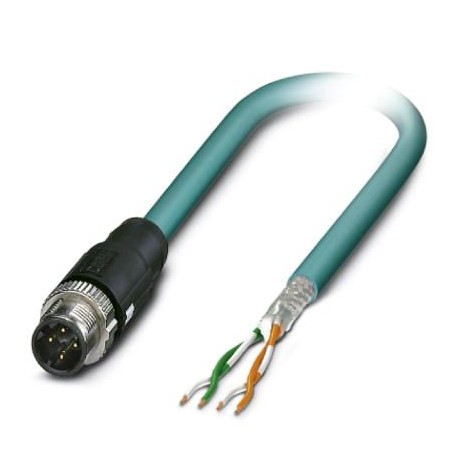

NBC-M12MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Cabo de rede
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Produto sob demanda, sem reembolso.
Cabo de rede
Cabo de rede, Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 polos, blindado, Conector M12 reto, codificação: D SPEEDCON / IP67, na extremidade livre do cabo, comprimento do cabo: 0,9 m
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão quatrocentos e quinze mil setecentos e vinte oito |
|---|---|
| Embalagem da unidade | 1 pc |
| Quantidade de ordem mínima | 50 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, cinqüenta mil, novecentos e cinqüenta e nove |
| Peso por Peça (excluindo embalagem) | 56.920 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | PL (Polónia) |
Dados gerais
| Corrente nominal a 40°C | 4-A (Plug/tomada em conformidade com a norma IEC 61076-2-101, cabo de dados técnicos é para ser observado) |
|---|---|
| Tensão nominal | 48 V CA |
| 60 V DC | |
| Número de posições | Quatro |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801:2002), 100 Mbps |
| Ethernet CAT5 (TIA 568B:2001), 100 Mbps | |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Material de contato | CuSn |
| Contato com material de suporte | TPU GF |
| Superfície de contato do material | Ni/Au |
Características do cabeçote 1
| Tipo de cabeça | Ligar diretamente M12 SPEEDCON / IP67 |
|---|---|
| Não. de posições (pin conector padrão) | Quatro |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componente) | CuZn (Contato) |
| Ni/Au (superfície de Contato) | |
| PA (entre em Contato com transportadoras) | |
| TPU, dificilmente inflamável, auto-extinguível (Aderência) | |
| Zinco fundido, niquelado (Rosca da ligação) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Inserção/retirada de ciclos de | ≥ 100 |
| Torque | 0,4 Nm |
| Temperatura ambiente (operação) | -25 °C A 90 °C |
Cabo
| Tipo do cabo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo de cabo (abreviatura) | 93E |
| UL AWM estilo | 20963 (80°C/30 V) |
| Tipo de sinal/categoria | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Estrutura de cabo | 2x2xAWG26/7; SF/UTP |
| Condutor de seção transversal | 2x 2x de 0,14 mm2 |
| AWG linha de sinal | Vinte e seis |
| Condutor estrutura de linha de sinal | 7x de 0,16 mm |
| Diâmetro de núcleo, incluindo isolamento | De 0,98 mm |
| Cor dos fios | branco/laranja laranja branco/verde |
| Pares trançado | 2 núcleos para o par |
| No geral torção | Dois pares com duas cargas para o núcleo |
| Blindagem | Alumínio revestido de alumínio, de cobre estanhado trançado escudo |
| Óptica escudo cobrindo | 70 % |
| Bainha externa, cor | água azul RAL 5021 |
| A bainha exterior de espessura | 1.2 mm |
| Cabo externo diâmetro D | 6.4 mm ±0,2 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 4 x D |
| Raio de curvatura mínimo, uma instalação flexível | 8 x D |
| Resistência à tração GRP | ≤ 80 N |
| Peso do cabo | 42 kg/km |
| A bainha exterior, material | PUR |
| O Material de isolamento condutor | Espuma de PE |
| Condutor de material | Nu Cu litz fios |
| As normas/especificações | Requisitos elétricos PT 50288-2-2 |
| Resistência de isolamento | ≥ 500 MΩ*km |
| Resistência de Loop | ≤ 290.00 Ω/km |
| Capacidade do cabo | aprox. 45 nF/km (em 1 kHz) |
| Impedância de onda | 100 Ω ±5 Ω (100 MHz) |
| Perto do fim atenuação de diafonia (PRÓXIMO) | 65.3 dB (com 1 MHz) |
| 56.3 dB (a 4 MHz) | |
| 50.3 dB (10 MHz) | |
| 47.2 dB (16 MHz) | |
| 45.8 dB (20 MHz) | |
| 42.9 dB (31.25 MHz) | |
| 38.4 dB (62.5 MHz) | |
| 35.3 dB (100 MHz) | |
| Poder-adicionou perto do fim atenuação de diafonia (PSNEXT) | 62.3 dB (com 1 MHz) |
| 53.3 dB (a 4 MHz) | |
| 47.3 dB (10 MHz) | |
| 44.2 dB (16 MHz) | |
| 42.8 dB (20 MHz) | |
| 39.9 dB (31.25 MHz) | |
| 35.4 dB (62.5 MHz) | |
| De 32,3 dB (100 MHz) | |
| Atenuação | 3.2 dB (com 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9.5 dB (10 MHz) | |
| 12.1 dB (16 MHz) | |
| 13.6 dB (20 MHz) | |
| 17.1 dB (31.25 MHz) | |
| 24.8 dB (62.5 MHz) | |
| 32 dB (100 MHz) | |
| Perda de retorno (RL) | 23 dB (a 4 MHz) |
| 24.1 dB (8 MHz) | |
| 25 dB (10 MHz) | |
| 25 dB (16 MHz) | |
| 25 dB (20 MHz) | |
| 23.6 dB (31.25 MHz) | |
| 21.5 dB (62.5 MHz) | |
| 20.1 dB (100 MHz) | |
| Sinal de tempo de execução | 5.3 ns/m |
| Acoplamento resistência | ≤ 100.00 mΩ/m (10 MHz) |
| Tensão Nominal de cabo, | ≤ 100 V (valor de Pico, não para os de alta potência) |
| Tensão de teste Core/Core | 700 V (50 Hz, 1 min.) |
| Tensão de teste Core/Escudo | 700 V (50 Hz, 1 min.) |
| Capacidade de transporte de corrente do cabo | 2 Um (de acordo com a norma DIN VDE 0891-1) |
| A resistência à chama | de acordo com a norma IEC 60332-1-2 |
| no acc. UL VW1 | |
| Halogênio-livre | de acordo com a norma IEC 60754-1 |
| Resistência ao óleo | de acordo com a EN 60811-2-1 |
| Temperatura ambiente (operação) | -40 °C ... 80 °C (cabo, instalação fixa) |
| -20 °C ... 80 °C (cabo flexível de instalação) | |
| Temperatura ambiente (instalação) | -20 °C A 80 °C |
| Ambiente temperatura de armazenamento/transporte) | -20 °C A 80 °C |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, sessenta mil, oitocentoseCl@ss 6.0Vinte e sete milhões duzentos e setenta e nove mil duzentoseCl@ss 7.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 8.0Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e onze
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica, do lado do campo (EF005525) | Outro |
| Posicionamento da alimentação do cabo, do lado do campo (EF005928) | Outro |
| Tipo de conexão elétrica, do lado da caixa (EF005524) | M12 |
| Tipo de contato do lado da caixa (EF008386) | Macho (ficha) |
| Posicionamento da alimentação do cabo, do lado da caixa (EF005927) | Direito |
| Comprimento do cabo (EF000536) | 0.9 m |
| Material do revestimento do cabo (EF004136) | Outro |
| Livre de halogéneo (EF000025) | Sim |
| Cor da bainha do cabo (EF008249) | Outro |
| Com indicação LED (EF005950) | Não |
| Blindado (EF000881) | Sim |
| Vulcanizar (EF004115) | Não |
| Material de contato do corpo base (EF008248) | Outro |
| Material da superfície de contato (EF004020) | Outro |
| Temperatura exterior do cabo permitida sem vibração após a cablagem (EF001686) | -40 °C |
| Temperatura exterior do cabo permitida durante a cablagem/manuseamento (EF001685) | -20 °C |
| Corrente nominal especificada In (EF008250) | 4 A |
| Tensão especificada de funcionamento (EF000228) | 48 V |
| Grau de proteção (IP) (EF005474) | IP67 |
