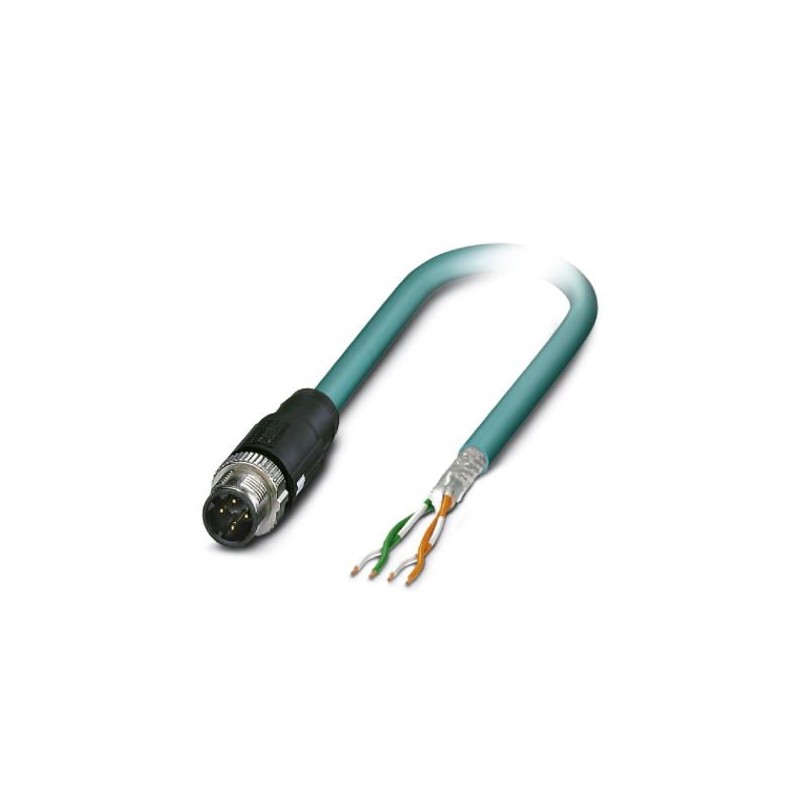

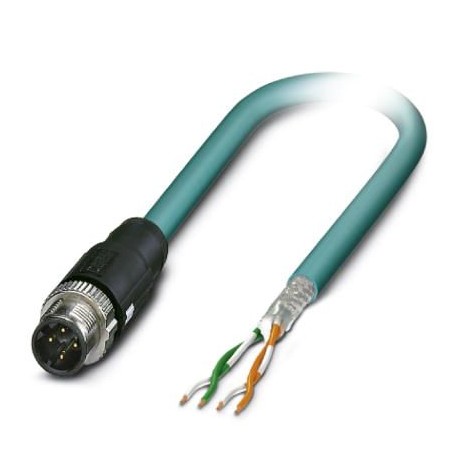

NBC-M12MSD/0,9-93E SEP 1415728 PHOENIX CONTACT Câble réseau
NBC-MSD/0,9-93E SEP
1415728
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble réseau
Câble réseau, Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 pôles, blindé, connecteur droit M12, codage : D SPEEDCON / IP67, à l’extrémité du câble libre, longueur du câble : 0,9 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent quinze mille sept cent vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 50 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626050959 |
| Poids par Pièce (hors emballage) | 56.920 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Données générales
| Courant nominal à 40°C | 4 (Fiche/prise conformément à la norme CEI 61076-2-101, câble de données techniques est à respecter) |
|---|---|
| Tension nominale | 48 V AC |
| 60 V DC | |
| Nombre de postes | Quatre |
| Type de Signal/catégorie | Ethernet CAT5 (IEC 11801:2002), 100 Mbit / s |
| Ethernet CAT5 (TIA 568B:2001), 100 Mbit / s | |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Matériau de Contact | CuSn |
| Contact matériau de support | TPU GF |
| La surface de Contact matériau | Ni/Au |
Caractéristiques de la tête 1
| Type de tête | Fiche droite M12 SPEEDCON / IP67 |
|---|---|
| Pas de. des postes (connecteur à broches modèle) | Quatre |
| Codage | D (Data) |
| Couleur | noir |
| Matériel (composant) | CuZn (Contact) |
| Ni/Au (surface de Contact) | |
| PA (Contact avec les transporteurs) | |
| TPU, difficilement inflammable, auto-extinguible (Grip) | |
| Zinc moulé sous pression, nickelé (connexion à Vis) | |
| La résistance de l'isolation | ≥ 100 MΩ |
| Insertion/retrait des cycles | ≥ 100 |
| Couple | 0,4 Nm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Câble
| Type de câble | PUR ETHERNET 2x2 FLEX |
|---|---|
| Type de câble (abréviation) | 93E |
| UL AWM style | 20963 (80°C/30 V) |
| Type de Signal/catégorie | Ethernet CAT5 (CEI 11801), 100 Mbit / s |
| Structure du câble | 2x2xAWG26/7; SF/UTP |
| Chef de la section transversale | 2x 2x 0,14 mm2 |
| AWG ligne de signal | Vingt six |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.16 mm |
| Le diamètre du coeur, y compris l'isolation | 0.98 mm |
| Couleurs de fils | blanc/orange-orange, blanc/vert-vert |
| Paires torsadées | 2 cœurs à la paire |
| Ensemble twist | Deux paires avec deux charges pour le cœur |
| Blindage | Aluminium revêtu de papier d'aluminium, de cuivre étamé de bouclier tressé |
| Optique bouclier couvrant | 70 % |
| La gaine externe, couleur | l'eau bleu RAL 5021 |
| L'épaisseur de la gaine extérieure | 1.2 mm |
| Câble externe diamètre D | 6.4 mm ±0,2 mm |
| Rayon de courbure minimal, pose fixe | 4 x D |
| Rayon de courbure minimal, une installation flexible | 8 x D |
| Force de traction GRP | ≤ 80 N |
| Poids du câble | 42 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériel isolation du conducteur | Mousse de PE |
| Chef d'orchestre matériel | Nu Cu fils de litz |
| Normes/spécifications | Exigences électriques EN 50288-2-2 |
| La résistance de l'isolation | ≥ 500 MΩ*km |
| La résistance de boucle | ≤ 290.00 Ω/km |
| Capacité du câble | env. 45 nF/km (à 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (à 100 MHz) |
| Près de la fin de l'atténuation de la diaphonie (NEXT) | 65.3 dB (à 1 MHz) |
| 56.3 dB (à 4 MHz) | |
| 50.3 dB (à 10 MHz) | |
| 47.2 dB (à 16 MHz) | |
| 45.8 dB (à 20 MHz) | |
| 42.9 dB (à de 31,25 MHz) | |
| 38.4 dB (à 62,5 MHz) | |
| 35.3 dB (à 100 MHz) | |
| Puissance-sommé près de la fin de la diaphonie atténuation (PSNEXT) | 62.3 dB (à 1 MHz) |
| 53.3 dB (à 4 MHz) | |
| 47.3 dB (à 10 MHz) | |
| 44.2 dB (à 16 MHz) | |
| De 42,8 dB (à 20 MHz) | |
| 39.9 dB (à de 31,25 MHz) | |
| 35.4 dB (à 62,5 MHz) | |
| De 32,3 dB (à 100 MHz) | |
| Atténuation | 3.2 dB (à 1 MHz) |
| 6 dB (à 4 MHz) | |
| 9,5 dB (à 10 MHz) | |
| 12.1 dB (à 16 MHz) | |
| De 13,6 dB (à 20 MHz) | |
| 17.1 dB (à de 31,25 MHz) | |
| De 24,8 dB (à 62,5 MHz) | |
| 32 dB (à 100 MHz) | |
| Perte de retour (RL) | 23 dB (à 4 MHz) |
| 24.1 dB (à 8 MHz) | |
| 25 dB (à 10 MHz) | |
| 25 dB (à 16 MHz) | |
| 25 dB (à 20 MHz) | |
| 23.6 dB (à de 31,25 MHz) | |
| De 21,5 dB (à 62,5 MHz) | |
| 20.1 dB (à 100 MHz) | |
| Signal d'exécution | 5.3 ns/m |
| La résistance de couplage | ≤ 100.00 mΩ/m (à 10 MHz) |
| Tension nominale d'alimentation, câble | ≤ 100 V (valeur de Crête, pas pour des applications haute puissance) |
| Tension d'essai Core/Core | 700 V (50 Hz, 1 min.) |
| Tension d'essai de Base/Bouclier | 700 V (50 Hz, 1 min.) |
| Capacité de transport de courant de câble | 2 A (selon DIN VDE 0891-1) |
| Résistance à la flamme | selon IEC 60332-1-2 |
| dans acc. UL VW1 | |
| Sans halogène | conformément à la norme IEC 60754-1 |
| Résistance à l'huile | conformément à la din EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -20 °C ... 80 °C (câble, installation flexible) | |
| Température ambiante (à l'installation) | -20 °C ... 80 °C |
| Température ambiante (stockage/transport) | -20 °C ... 80 °C |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million soixante et une mille huit centeCl@ss 6.0Vingt sept million deux cent soixante dix neuf mille deux centeCl@ss 7.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 8.0Vingt sept million deux cent soixante dix neuf mille deux cent dix huiteCl@ss 9.0Vingt sept million soixante mille trois cent onze
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 0.9 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -20 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP67 |
